Како се израчунава канализација: техничке тачке у

Израчунавање канализационог система омогућава вам да спречите честе блокаде кућне канализације, поправке система, преливања отпадних вода и других непријатних ситуација. Најлакши начин израчунавања система у складу са нормама СНиП-а, како не би се упуштали у сложене математичке формуле.

У овом чланку детаљно ћемо испитати како се изводе калкулације отпадних вода за више параметара.

Врсте израчунавања канализације

Израз "прорачун канализације" обично укључује:

• Израчунавање нагиба отпадне воде на септичка јама, грезницу или централну канализацију;
• Удаљености елемента отпадних вода значајним објектима (односи се на спољни систем);
• Хидраулички прорачун;
• Одређивање количине материјала.

Затим, пажљиво погледајте све ове тачке.

Угао нагиба

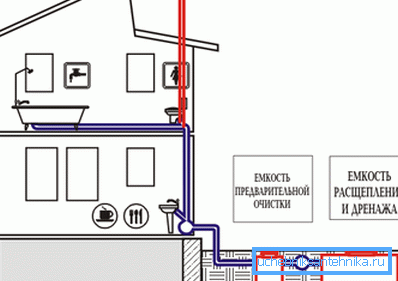

Унутрашњи системи

Угао цевовода је потребан да би се обезбедила брзина протока од око 70 центиметара у секунди. Ово је такозвана брзина самочишћења, при којој је мања вјероватноћа да ће систем бити замашен.

Постоји доста начина за одређивање минималног угла нагињања канализационих цеви. Међутим, нема смисла извести нове прорачуне, јер су резултати унапред познати.

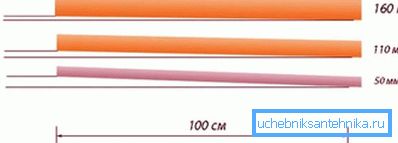

Главна ствар коју требате знати је да угао зависи од пречника цеви:

• Ако је пречник цеви 40-50 мм, нагиб мора бити најмање 3 цм по метру.
• Ако је пречник 85-100 мм, нагиб мора бити најмање 2 цм по метру.

Мора се рећи да су многи домаћи мајстори сигурни да ће већи нагиб, то ће боље функционисати канализацијски систем. Међутим, ово мишљење није тачно.

Максимални нагиб не сме бити већи од 15 цм по метру. Чињеница је да су одводи који пролазе кроз цевовод хетерогени. Са великим нагибом долази до раздвајања суспензије у течне и чврсте супстанце, чиме се добија чврста супстанца нанета на зидове цевовода.

Изузеци су подручја дужине до једне и по метра, која су непосредно уз водоводне инсталације. Угао нагиба може бити неограничен.

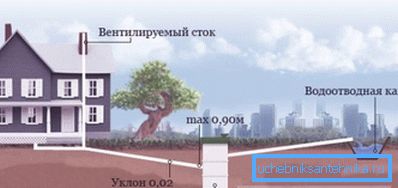

Спољашњи системи

Приликом инсталирања вањских канализационих цјевовода, морате испунити сљедеће захтјеве:

• За цеви са унутрашњим пречником од 150 мм, нагиб мора бити најмање 0,8 цм по метру;
• За цеви пречника 200 мм - не мање од 0,7 цм по метру.

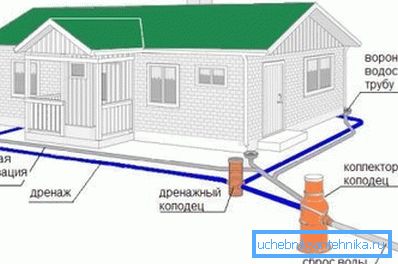

Олуја од канализације

Мора се рећи да израчунавање олује за отпад често захтева одређивање угла нагиба не само за цевовод, већ и за канале за одводњавање. Њихов минимални нагиб зависи од пречника и врсте поклопца канала, међутим, то није мање од 3%, али најчешће се врше јарки са нагибом од 5-7%. Што се тиче цјевовода, минимални нагиб би требао бити исти као за горе наведене спољне канализације.

Удаљеност до значајних објеката

Одређивање удаљености спољашњег канализационог система врши се узимајући у обзир чињеницу да систем не би требало да крши животну средину чак иу случају несреће. Према томе, према постојећим стандардима које утврђују СЕС и СНиП, минимално растојање од значајних објеката треба да буде следеће:

Усклађеност са овим правилима надгледају запослени у санитарним и епидемиолошким станицама и локалним властима. За њихов неуспјех се ослобађа казна са обавезним преношењем канализације.

Обрати пажњу! Дубина септичке јаме није регулисана, тако да се требате фокусирати на цев, која се приближава тијелу под одређеним предрасудама. Што се тиче дубине замрзавања, није важно, јер унутар структуре позитивна температура увек остаје као резултат разлагања органске материје.

Хидраулика

Хидраулички прорачун канализационих мрежа захтева дефинисање следећих непознатих:

• Пречник цевовода;
• Степен пуности система (х / д).

Треба напоменути да се дефиниција нагиба односи и на хидраулички прорачун, међутим, како је већ поменуто, обично се користе познате вредности које су наведене изнад.

Степен пуњења

Радна мрежа канализационе мреже у приватној кући или стану обезбеђује непотпуно пуњење цеви. У суштини, ово је одређена резерва капацитета система, што је неопходно како би се обезбедила вентилација у систему, могућност прескакања свих врста великих предмета итд.

У зависности од пречника цевовода утврђене су следеће оптималне вредности пуњења:

Пречници цеви

Да би обавили математичке прорачуне потребног пречника цеви такође нема смисла, јер постоје општеприхваћене оптималне вриједности:

Обрати пажњу! Приликом инсталације канализационе мреже, ако је могуће, гасовод би требао бити што је могуће униформнији. Неопходно је избјегавати разлике у нивоу. Проток треба да буде константан, што ће обезбедити најбоља оперативна својства система.

Стога, табеле за хидрауличко израчунавање канализационих мрежа омогућавају чак и неискусним мајсторима да правилно изврше свој пројекат, према којем је инсталација цјевовода.

Систем олује

Са хидрауличним прорачуном атмосферског система ситуација је нешто компликованија, јер у овом случају је неопходно користити формулу - В = к20кСкД, гдје:

• В - највиша стопа потрошње воде током дренаже.
• С је површина.
• к20 - највећи интензитет падавина. Овај индикатор се може наћи у СНиП референтној књизи (зависи од локације).
• Д је коефицијент апсорпције влаге основним материјалом.

Коефицијент апсорпције влаге се може наћи у следећој табели:

Сада размислите о примјеру обрачуна олујних канализација. Претпоставимо да постоји плац од 1500 м2, од којих 300 м2 су покривене цветним креветима и травњацима. Сходно томе, травњаци ће упијати падавине, па је потребно одредити колико ће се вода снабдевати до 1200 м2.

На пример, највећи интензитет падавина износи 25 литара по квадратном метру на сат.

У овом случају израчунавање се врши на следећи начин:

• На парцели од 1200 квадратних метара по сату пада максимално 30.000 л или 30 м3 кише. То је количина воде коју треба преусмерити.

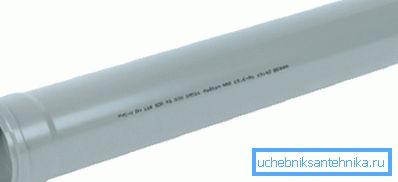

• Сада је неопходно одредити пречник цеви који ће се носити са том количином падавина.. Цев пречника 110 мм, положена са косинама од 1 цм по метру, може носити 6,19 литара у секунди, што је 2220 литара на сат. У нашем случају, ово је премало, па би најбоља опција била цев пречника 160 мм.
• Из горње табеле произилази да таква цијев може бити постављена нагибом од најмање 0,8 цм по метру.

Међутим, за прецизније прорачунање, можете повећати запремину улазне воде за коефицијент апсорпције влаге, тако да носивост има малу маргину, то не можете учинити. Након завршетка прорачуна, наставите са инсталирањем самог система.

Бројање материјала

Након што се израчунају сви технички аспекти канализације, можете сазнати колико цеви и других материјала ће бити потребне за његову инсталацију. Такође ће вам показати колико је цена пројекта.

Веома је једноставно извршити такав прорачун - неопходно је нацртати план куће или парцеле на вагу, а затим га примијенити на све елементе канализационог система. Након тога неће бити тешко израчунати укупну дужину цјевовода. Овде, можда, читава инструкција о прорачуну канализације.

Закључак

Израчунати канализацију у домаћинству под снагом сваког домаћинства. Да бисте то урадили, користите податке из горње табеле и техничке референце. Резултат ових калкулација ће бити поуздан и дуготрајан рад канализационог система. Са видеа у овом чланку можете добити више информација о овој теми.
