Оквир од цеви: различити дизајн и начини њихове инсталације

Оквир профила цеви може послужити као основа за разне структуре и мале архитектонске форме. Свестраност овог материјала је таква да се користи скоро свуда, а поштујући једноставна правила, чак и најискуснији мајстор може постићи добре резултате.

У наставку ћемо описати шта треба да обратите пажњу приликом дизајнирања структура рама, као и неколико примера које можете користити у самоградњи.

Основе прикључних делова

Пре него што започнемо изградњу металних оквира са профилне цијеви, морамо одлучити како ћемо повезати дијелове заједно.

И овде, у великој мјери, постоје двије опције:

• Заварени спој.
• Механичка веза са конзолама и вијцима.

Свака од ових технологија има предности и слабости, које смо саставили у једној табели:

У принципу, оба метода могу се користити у раду. Ипак, вреди напоменути да је то већина времена заваривање које се најчешће користи за стварање оквира са својим рукама, јер за причвршћену везу је неопходно прецизно уклапање дијелова у величину. Таква монтажа обично се обавља у фабрици: пример је било који део делова за самонасталацију стакленика или сјенила.

У капиталној изградњи

Сеоска кућа или штала

Дебеле профиле цеви имају значајну маргину сигурности, што им омогућава да се користе за изградњу објеката са значајним капацитетом носивости. Ако имате одређени круг таквих детаља, можете сакупити темеље за малу кућу или шупу (научите како сакрити цеви у купатилу).

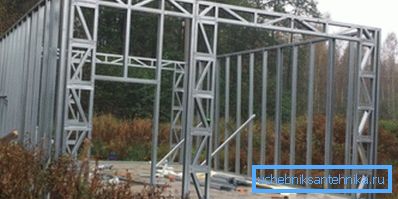

Оквир куће од профилне цеви саграђен је сопственим рукама према овој шеми:

• Прво, попуњавамо траку, јер чак и прилично лагана конструкција захтева поуздану основу.
• Поставили смо дебљине (50к50 и више) цевних облика на темељ, које поправљамо сидама.
• Спојимо доњи део са шипкама у корацима од 60 цм. Да би се спречило губљење трупаца (па чак и цев од 50 мм може се деформирати током времена), подржавамо их са кранијалним дрвеним шипкама или опекарским стубовима.
• На угловима постављамо ракове од прозора 40к40 мм. Висина ових носача одређује висину плафона наше куће. Угаони делови за лежаје могу се причврстити помоћу заптивки.

Савјет! Да би се постигла потребна чврстоћа сталка треба поставити не само на углове, већ на све равне дијелове зидова са кораком не више од 100 цм.

• Одозго заваравамо исте горње цеви за везање на којима постављамо кров. За шкаре, можете користити и дрво и металне затвараче.
• Ојачамо дизајн са попречним елементима танких цијеви или челичних углова. У истој фази формирамо прозоре и врата.

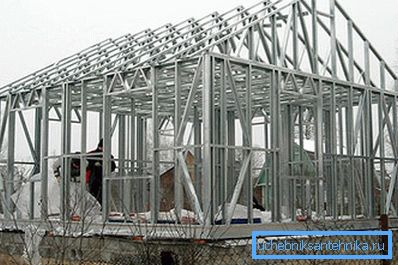

У принципу, овај рад с металима завршава. Можемо само обложити челични оквир, не заборавити на изолацију - али цијеви врло добро проводе топлоту.

База шупе или летња кухиња изграђена је приближно по истој линији. Главне разлике ће бити у конфигурацији зидова и крова, као иу декорацији: ако планирате да баштенске алате држите у згради, можете их мање изолирати.

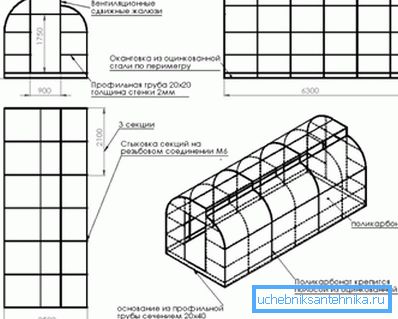

Стакленика

Упутства за стварање основе за стакленика бит ће различите - наравно, у правцу олакшавања задатка.

• За почетак направимо неколико лука од 30к30 мм затварача, димензије које одговарају планираним димензијама нашег стакленика. Арке могу бити чврсте (онда се не могу радити без машине за савијање цеви) или тимова од неколико равних линија.
• Користећи заваривање, спајамо доњи део рама на сваки лук.. Дакле, нећемо само обезбедити структуре са већом стабилношћу, али и спречити деформацију лучних елемената.

Обрати пажњу! Умјесто оквира, челичне игле могу се заварити и користити за продирање у земљу.

• У првом, предњем лучу, постављамо врата. Такође можете одмах поправити оквир врата на металним шаркама.

Онда можете ићи на два начина:

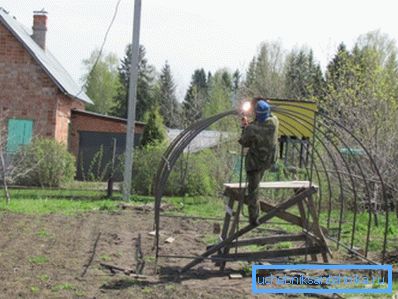

• Ако нам је потребна не-одвојива структура, онда на самом мјесту смо заваривали све лукове у један оквир, постављајући подужне арматуре.

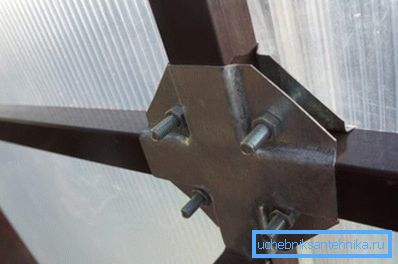

• Ако је планирано да раставља и транспортује стакленицу, тада умјесто заваривања користимо челичне конзоле, које се затеже помоћу вијака.

Као иу случају куће, ми ћемо морати само завршити: покривати метални рам с полиетиленом или за схеат с поликарбонатним плочама.

Савјет! Да цеви не раде у влажном окружењу, морају се третирати са антикорозивним једињењем.

Приближно по истом принципу, оквир хангара може се монтирати у облику цеви. Наравно, за овај задатак морате да изаберете дебље (најмање 70к70 мм) празнине, а нећете бити у могућности са импровизованим алатима. Али сама шема ће остати непромењена.

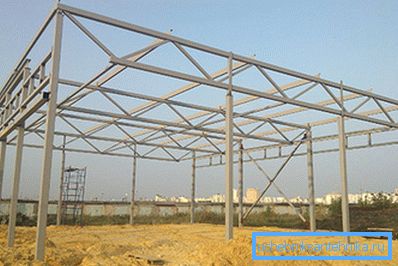

Мале конструкције

Употреба цјевовода у изградњи капиталних структура је прилично честа. Међутим, много чешће се оквир цеви користи у изградњи малих архитектонских облика - шупа, газеба, надстрешница изнад тере, итд.

Са оквиром за профиле можемо сама склопити рам са сопственим рукама како слиједи:

• Прво, горњи дио је направљен од танке рупе (30к30 мм и мање). Може бити и отпуштен.

Обрати пажњу! Често су изведени хемисферички кровови, али у овом случају је потребан тачан прорачун радијуса лука.

• Горњи део је причвршћен на завареним или механичким начинима за везивање.
• Затим се поставе на земљи. Може бити сахрањен у земљи бетонирањем (приближно 40-50 цм), или постављен на прелазима из челичног угла.

• У завршној фази, подигнемо горњи део и поставимо га на носаче. Комбинујемо делове, обезбеђујући стабилност целе структуре.
• Ако направимо надстрешницу изнад трема, онда можемо уопште без подршке. У овом случају, носачке конструкције су заграде ригидно причвршћене на зид сидреним вијцима.
• Након завршетка радова на уградњи је завршен. По правилу, такве структуре не захтевају топлотну изолацију, стога постављамо заштитну мембрану за влагу директно на рам и поставимо кровни материјал изнад.

Обрати пажњу! У неким случајевима, бочне површине такође могу бити обложене провидном пластиком или се могу монтирати на њих завјесе од полимерне тканине које их завере: на овај начин простор испод визира или надстрешнице биће заштићен од уласка капљица кише у јаким вјетровима.

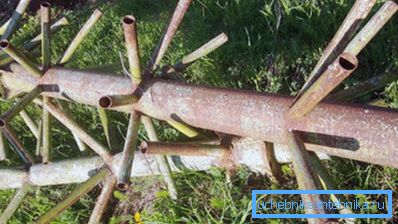

Такође, оквир за божићно дрво направљен од цеви може се сматрати прилично популарним дизајном. Врло је једноставно инсталирати, али треба запамтити да је за његову производњу боље користити округлу цев, а не профилну цев.

Овај оквир ће бити прилично једноставан:

• Подлога целокупне конструкције се прави заваривањем два угла или малих канала. Важно је прецизно поставити делове тако да је подршка равна.

Обрати пажњу! Ако је висина оквира планирана за више од 2 м, онда у детаљима основе унапред изводимо рупе за причвршћивање на тло.

• Затим се заварен до основе централне цеви пречника 75 мм или више.
• Даље, из цеви од 45-50 мм смо сечили бланке дужине око 25-30 цм. Уз помоћ заваривања постављамо ове бланке на средишњу осу, постављајући их спирално или унакрсно.

Коришћењем таквих материјала могуће је направити уређај за инсталацију довољно великог божићног стабла. У принципу, сви боћни рамови се раде овако, а једина разлика је у томе што ће бити потребно узимати дебље цијеви за грађевинску висину већу од 5-6 метара.

Закључак

Оквир шпице на профилној цеви или основе за газебо може се направити за само неколико сати. Наравно, таква брзина рада без губитка квалитета је могућа само ако смо прилично професионални у вештинама заваривања или унапред припремили све детаље везане за заграде (погледати и чланак Фитинги за цијеви: главни типови и карактеристике апликације).

Детаљније ову технику можете проучити гледањем видеа у овом чланку.
