Пипинг ожичење: технологија инсталације за максималну

У дрвеним кућама, као иу зградама, у којима су коришћени запаљиви материјали за изградњу или декорацију, стручњаци препоручују инсталирање електричних инсталација у цеви.

Међутим, ова технологија се примјењује приликом поправке циглане и бетонских зграда, јер ће његово истраживање бити корисно за мајсторе у сваком случају.

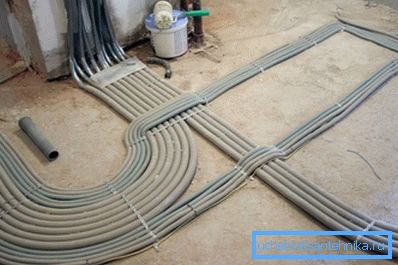

Приликом полагања дебљине пода потребно је водити рачуна о заштити

Карактеристике технике

Предности уградње у цеви

Као што смо уочили у уводу, електрична ожичења у цевима се постављају када је потребно заштити структуру од могућег паљења.

Међутим, ова ситуација је далеко од једине, јер ово рјешење има и друге предности:

  • Прво, цијевно кућиште (чак и најједноставнија пластика, а да не помињемо челик или бакар) добро штити проводнике од механичких оштећења.. Ово се односи на обе жице положене у дебљину зида и каблове испод пода, плафона и иза лажних преграда.

Обрати пажњу! Врло често се каблови полажу у цеви испред куће, које се из једног или другог разлога не могу уклонити са површине под земљом.

  • Друго, изолација проводника у цеви не доживљава оперативна оптерећења и није изложена агресивним спољним факторима, првенствено влази.. Да, и од пацова, који често "организују" затвараче, ова инсталација штити добро.
Лажни зидови сувог зида добро запале, па је врло ризично монтирати жице без кућишта
  • На крају, коришћење шупљих цевних канала олакшава демонтажу и замену оштећених проводника.. Не мора да уклања завршни слој и отвори дебљину зида: једноставно отворите најближу разводну кутију.

Природно, све ове предности могу се реализовати само уз услов правилног избора цијеви и висококвалитетне инсталације цијелог система.

Избор материјала

За постављање скривених ожичења унутар цевних канала могу се користити различити материјали. Сваки од њих има и предности и недостатке, а ми смо покушали да анализирамо главне у следећој табели:

Материјал цеви Прос Цонс
Пластика (ПВЦ, полиетилен, полипропилен)
  • Ниска цена
  • Једноставност у обради и инсталацији.
  • Мала тежина која даје прилично мали терет дизајна лежајева.
  • Диелектрична својства
  • Отпорност на корозију под утицајем влаге.
  • Нема кондензације.
  • Отпорност на киселине, алкалије итд.
  • Релативно ниска механичка чврстоћа (искључујући ојачане моделе).
  • Ниска тачка топљења.
  • Значајно топлотно ширење.
Челик
  • Висока чврстоћа.
  • Значајна отпорност на топлоту.
  • Недостатак оперативних и температурних деформација.
  • Разумна цена (можете користити обичне водоводне цеви).
  • Тешкоћа у обради.
  • Значајна тежина.
  • Корозија влаге и јаким киселинама / алкалијама.
  • Електрохемијска корозија.
  • Ризик од кондензације са падом температуре.
  • Електрична проводљивост, што повећава ризик од кратког споја ако је изолација жица оштећена.
Бакар или месинг
  • Хемијска инертност
  • Лако се инсталира.
  • Предиван изглед, омогућавајући отворену инсталацију.
  • Ниска механичка чврстоћа.
  • Отпорност на топлоту је нижа од челика.
  • Значајна топлинска проводљивост, што може довести до прегријавања жица.
  • Висока цена

Треба напоменути да све наведене информације важе пре свега за обичне цеви.

Истовремено, валовити модели се активно користе за скривене и полу-скривене бртве данас:

Метална ребра за каблове
  • За пластичне варијанте, валовити облик обезбеђује значајно повећање механичке чврстоће. То је последица промене геометрије попречног пресека - ивице валовитих делова делују као учвршћивачи.
  • Челични гомофроканал такође има предност преко чврстих цеви: употреба зидова од посебног облика омогућава вам да олакшате дизајн без угрожавања механичких карактеристика смањујући дебљину метала.

Обрати пажњу! Такође, ови кућишта се лако савијају помоћу минималног скупа алата, што знатно поједностављује инсталацију. Да, а трошкови дистрибуције ће се смањивати, јер не морате купити посебну опрему за кретање.

  • Идеално решење у погледу поузданости, једноставности у изградњи и уштеди трошкова су челичне валовите цеви у заштитном пластичном омоту. Њихова употреба омогућава монтирање ожичења у најкраћем могућем року, док ће жице унутар канала бити поуздано заштићене од оштећења и влаге.
Сет делова за скривену заптивку

 Секвенца траке

Припремни рад

Дакле, сви набављени материјали можете наставити на инсталацију. И овде вреди почети са израдом плана.

Оптимално у смислу зидова за означавање радне снаге

За почетак, стављамо ознаке на зидове, које ће бити постављене.

Требало би да се придржава више правила:

  • Прво, мањи број обртаја који ће траса садржавати, то ће лакше бити замијенити проводнике ако је потребно.
  • Друго, подручја са два или више кривих цијеви треба израђивати не више од 5 метара - из истих разлога.
  • Максимални угао ротације - 900. Ако направите оштре кривине, када покушате да повучете готово било који кабл, заглавиће се.

Савјет! Савијање је само танкослојна метална и валовита кућишта. Боље је спојити дебелозидни челик, као и пластичне цеви користећи фитинге, водећи рачуна да се не појављују нијанси изнутра, што може довести до оштећења изолације.

  • Тако да током поправке не морамо сваки пут тражити жице бушењем неколико рупа у зидовима, боље је поставити све хоризонталне делове на исти ниво. Или је још лакше урадити ово стављањем у дебљину пода.
  • Такође је пожељно уредити кабловске канале на даљину од цеви за грејање, у супротном ће се угријати ожичење у бакарној цеви и кабловима у танком или челичном цијеви од месинга.

Зидање

Након што смо нацртали главне линије на површинама и упозоравајући локације за уградњу прекидача / утичница, настављамо са радом.

У случају дрвеног објекта, лабараторност ће бити мала (можете само сакрити кућишта испод коже), али у зидовима од опеке или бетона мораћете да исечете кроз жлебове:

  • За почетак, направили смо удубљења за уградњу разводних кутија, утичница и прекидача. Морају бити довољне величине да монтирају ове делове на површину зида.
Радите као зидар

Обрати пажњу! Упутство не дозвољава сакривање поклопаца дистрибутивних блокова под гипсом или облогом.

  • Затим, користећи ударац са длијетлом или посебним зидним чрезером, формирамо канале у зидовима за полагање цеви.
  • У последњој фази бушимо рупе кроз које ће комуникације проћи из једне просторије у другу.

Савјет! Када радите са перфоратором или зидном чашом, морате поштовати правила безбедности и заштите радне снаге. Дакле, присуство пластичних чаша и респиратор за заштиту од прашине је обавезно, а слушалице за заштиту од буке неће бити сувишне.

  • Када постављамо каблове у дебљину пода на труповима, обезбеђујемо жлебове у подупирачима, у којима ће бити постављене цијеви са проводницима.
  • Избор постављања таквих утора обезбеђујемо да елементи не утичу на превелики притисак, тј. постављамо их испод нивоа пода за најмање 10-15 мм.
Кућиште је завршено у рупама у дневницима

Инсталација опреме

Након тога, пређите на инсталацију свих делова нашег напајања:

  • Прва инсталација разводних кутија. Пожељно је узети метал, али у неким случајевима то је довољно и јефтинија пластика - ако је само њихова величина дозвољена за постављање унутар свих веза жица.
  • На исти начин постављамо подрозетнике и пластичне "наочаре" за уградњу прекидача.
Фотографије инсталираних флип-флопова

Савјет! Код свих ових уређаја прво морате уклонити поклопац од специјалних отвора за постављање жица.

Затим идите на полагање цеви самих. Као што смо већ напоменули, можете користити различите материјале, али морају осигурати довољну механичку заштиту и отпорност на топлоту. На пример, за челичне цијеви, дебљину зида треба одабрати у складу с таквим захтјевима:

Жица, мм2 Дебљина зида мм
Бакар Алуминијум
2,5 и мање 4 или мање било који
- 6 2.5
6 10 2.8
6-10 16-25 3.2
16 35-50 3.5
25-35 70 4

Када се полагање цеви може користити две технологије:

  • У првом случају, тзв. Брош се убацује у кућиште - пластични кабел или танка челична жица са високом еластичности. Уз помоћ ових елемената можемо затезати проводнике који су нам потребни у цеви.
Спаковати са причвршћеном жицом
  • У другом случају, жица се одмах поставља у цев, остављајући мању маргину на прикључку у разводној кутији.

Обе технике су прилично лако имплементирати сопственим рукама, јер је избор у великој мери одређен вашим личним преференцама, као и специфичном радном ситуацијом. Међутим, први метод је још увијек пожељнији, посебно ако планирамо да водимо неколико жица различитих попречних пресјека.

  • Цеви са покретним обујмицама или кабловима постављају се у жљебове или су постављене између обресхетки бара.
  • Све делове поправљамо помоћу обујмица на сидри (за циглене и бетонске конструкције) или специјалних металних клипова (за дрво).
  • Конце цеви причвршћујемо за разделне кутије, као и за дно и базе за прекидаче.
Пластичне цеви са обујмицама

Савјет! Ако се ожичење монтира у влажној просторији, онда су сви спојеви и спојеви затворени како би се избегле влаге и кратких спојева.

  • Поставили смо одвојену цев за прикључак на панел и мерач.

Полагање и повезивање

На крају се завршава најтраженији дио посла.

Међутим, не би требало да се опустите - морамо повезати жице што је превидно са кућиштима:

  • Користећи броколи, постављамо каблове у цеви, водећи крајеве до разводних кутија и подозетника.
  • Ако је потребно, прикључимо проводнике помоћу окретаја или (што је сигурније и погодније) специјалних прикључних блокова. Сви зглобови су пажљиво изоловани.

Обрати пажњу! Повезивање две жице унутар цеви строго је забрањено. Сви контакти требају бити организовани само у подручјима која су доступна.

Прикључак преко прикључног блока
  • Повезане жице су повезане са прикључцима прекидача и утичница.
  • Након завршетка рада проверавамо отпор изолације. Ово се ради како би се утврдило да ли је интегритет није повријеђен током инсталације система.

Ако су метални елементи кориштени у формирању канала, онда како би се осигурала електрична сигурност у случају квара изолације, вриједно је повезати и круг уземљења.

Завршетак посла

Рад је завршен на прилично једноставан начин:

Прикључење на стражар кроз УЗО
  • Ожичење је прикључено на панел за дистрибуцију кроз заштитни прекид (РЦД).
  • Користећи мултиметар, проверавамо параметре постављених каблова у потрази за могућим паузама, кратким спојевима и другим проблемима.
  • Испитамо повезивање електричних уређаја са утичницама, провјеримо прекидаче.

Ако је све у реду, пређите на завршне радове:

  • Оквир са положеним цевима плочастих плоча или гипроком.
  • Жлебови су малтерисани цементним малтером, након чега се осуше, зидови су малтерисани.

Обрати пажњу! У оба случаја, разводне кутије треба оставити слободним приступом у сврху ревизије и поправке.

  • Постављамо декоративне плоче на утичнице и прекидаче.
  • Напуните под подлогама са цементним песком.

Могуће је почети користити такав систем чак и прије завршетка завршне обраде, јер ће цијеви поуздано штитити електричне жице од било каквих удара.

Закључак

Постављање електричних инсталација у челичне цијеви, као и кориштење валовитих кућишта направљених од технополимера за уређивање комуникација, омогућавају нам да ријешимо најшири спектар задатака. Користећи ову технику, нећемо само заштитити проводнике од механичких оштећења, а зидове конструкције од могућег паљења, али и значајно олакшати живот током поправке или модификације ожичења.

Видео у овом чланку ће вам помоћи да научите основе инсталирања таквих система, како би почетници требало пажљиво проучити то.
