Профилне цеви: ефикасни системи који захтевају тачне

Са великом површином грађевине, просторијама, објектом, кров треба да има веома поуздану и трајну конструкцију. Најбоља опција је у овом случају користити шкаре израђене од метала од цеви. Они ће бити солидан, издржљив, економичан дизајн који може обухватити распон било које дужине. Израчунавање носача од профила цеви је најважнији услов за његову исправну уградњу.

Дизајн карактеристике

Цијеви ове категорије се производе ваљањем, а затим прераду метала уз помоћ специјалних машина.

По типу секције производи се подељују на:

• овални;
• правоугаоне;
• квадрат.

У почетку, производи са профилима су округли. Када се третира врућим или хладно ваљаним челиком, цеви стичу потребан облик.

Метални профили имају различите величине. Њихов попречни пресек, минимум 15-15 мм, максимум 45 цм 5 цм Дебљина зида 1,12 мм, просјечна дужина 6,12 м.

Главни елементи челика:

• појасеви који играју улогу контуре;
• рацкс;
• брацинг;
• основна (помоћна) држачица.
• причвршћивачи: марамице, заваривање, закивање, заковице, итд.

Врсте фарме

Упутство извештава да су грубови састављени од профилисаних цеви подељени у два типа.

1. Први од њих су системи у којима су сви њихови делови повезани на истој равни.

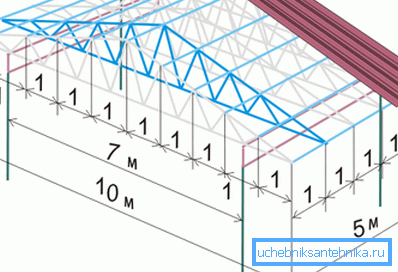

2. У зградама другог типа, носач је суспендован и укључује доњи и горњи појас.

Избор једне или друге врсте трусс система зависи од следећег:

• оптерећења на производу;
• структуре нагиба;
• преклапање тачака;
• распона дужине

Угао нагиба

На основу угла нагиба, постоје следеће типичне фрезе.

1. Конструкција са угао нагиба од 22/30 °. Најбоља опција при изградњи малог преклапања. У овом случају, триангуларна конфигурација је најбоља. Да би се утврдила његова висина, неопходно је подијелити дужину распона за 5. Главна предност таквог аналога је мала маса.

Обрати пажњу! Када је дужина распона већа од 14 м, боље је дати преференце грудима са наглавцима постављеним горе / доле. На врху конструкције је постављен панел величине 1,5 / 2,5 м. Сличан фиксни систем садржи два трака са парним бројем панела.

Када се врши производња фурнира из профилне цијеви дужине преко 20 м, уграђени су помоћу подструјних конструкција. Везати њихове пратеће ступце.

1. Ако кров има нагиб од 15/22 °, висина трума се одређује дељењем дужине распона за 7. Дужина таквих система не би требала бити већа од 20 м. Ако је потребно повећати висину конструкције, доњи појас се сломи.
2. Када нагиб крова, мањи од 15 °, монтира трапезоидни производ. Његова висина се одређује дељењем дужине распона бројем 7/9. Његова тачна вредност зависи од специфичне вредности нагиба.

Облик градње

Према конфигурацији трусс система профилних цеви подељени су у следеће типове:

• појединачне стазе, чија цијена је најнижа;
• двуххскатни дизајн;
• равне фарме;
• закривљене структуре.

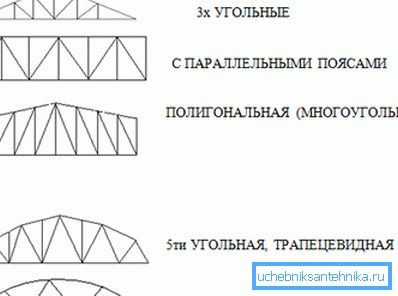

Преглед појаса

Фарме са паралелним појасом имају такве предности:

• једноставност инсталације, због чињенице да је већина елемената исте;
• дужина цијеви и обресхетки исте;
• број зглобова је минималан;
• дизајн је стандардан (уједначен);
• може се користити за мекан кров.

У производњи једностраних носача од цеви са сопственим рукама добићете следеће предности:

• чврсти и издржљиви чворови;
• одсуство прекомерно дугих елемената у центру објекта;
• трошкови изградње.

Полигоналне структуре имају своје карактеристике:

• користе се за зграде са великом масом;
• током изградње трзалица цеви се економски користе;
• недостатци ове врсте фарме - сложеност и сложеност инсталације.

Триангуларне структуре се лако инсталирају. Користе се за кровове са стрмим нагибом. Од минуса се може приметити сложеност производних јединица за подршку и високе трошкове материјала.

Гајене фарме подељене су на следеће сорте.

1. Троугласта решетка. Обично се користи у структурама са паралелним странама, а мање често у аналогима троугластог или трапезног облика.
2. Дијагонални тип лепљења је тежак и скуп, због високих трошкова материјала.
3. Решетке оригиналних форми су опремљене, узимајући у обзир карактеристике и величине фрезера.

Израчунавање фарме

1. Пре него што израчунате фарму профилне цеви, одредите његову шему. Наведите у њему зависност дужине конструкције на углу нагиба крова.
2. Израда схеме, изаберите контуре каишева. Они зависе од сврхе фарме, врсте крова и угла нагиба.
3. Затим одредите димензије структуре. Избор његове дужине, узмите у обзир будући угао крова. Висина зависи од врсте подова, могућности испоруке фарме и његове масе.
4. Ако је дужина објекта већа од 36 м, израчунајте грађевински лифт.
5. Одлучите о димензијама панела. Урадите то на основу оптерећења која ће утицати на производ. При дизајнирању трунастог троугластог облика, угао нагиба треба да буде једнак 45 °.

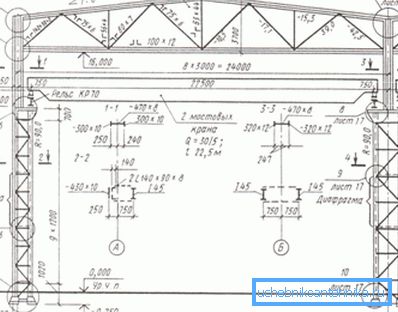

6. Коначна фаза је одређивање удаљености између чворова. Следећи је цртеж структуре.

Неки савети

Резултати дизајна зависе од нагиба крова крова.

1. Ако је 6/15 °, потребно је изабрати трапезни трусс. Његова висина треба да буде везана као 1: 7 или 1: 9 до дужине распона. Ако, према пројекту, висина плафона (поткровље, поткровље) треба бити већа, изграђене су полигоналне структуре.

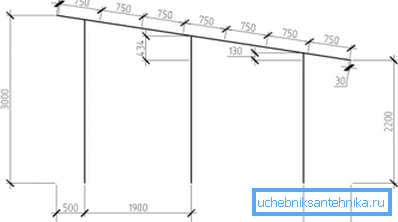

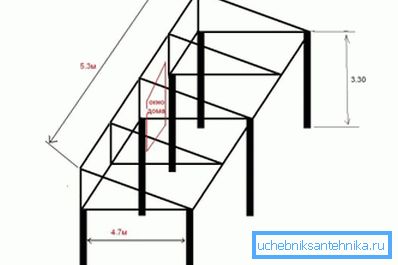

2. За једноструке структуре са нагибом од 6/10 °, боље је преферирати њихов асиметрични облик.
3. Када нагиб крова износи 15/22 °, висина на боку треба да буде повезана као 1: 7 до дужине распона. Ако желите повећати висину плафона, постављен је доњи доњи појас.

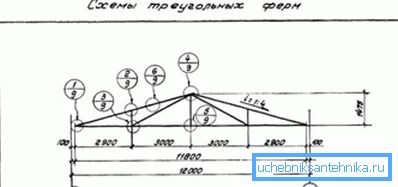

4. Ако је нагиб крова 22/30 °, троугласте конструкције су конструисане. Њихова висина не сме бити већа од једне петине дужине распона. (Погледајте и чланак Арбор из профила цеви: функције.)

Обрати пажњу! За конструкцију конструкције и пре заваривања носача од профилне цеви, прочитајте СНиП бр. ИИ / 23/81, код описује правила која се тичу металних конструкција. СНиП бр. 2.01.07 / 85 такођер треба проучити, документ покрива тему оптерећења и утицаја.

Производња

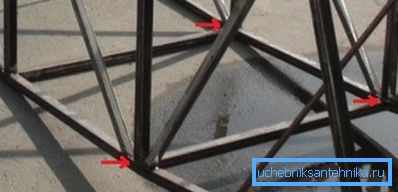

1. За монтажу или причвршћивање делова користите упарене углове или тачке.
2. Приликом монтирања врха каишева, узмите 2 Т-угла који имају различите дужине бочних страна. Поправите их међу собом са мањим ламелама.
3. За повезивање доњих појасева, примените углове који имају исту страну.
4. У производњи дугих и волуметријских носача, као фиксере, користите надземне плоче. За расподелу терета равномерно, користите пар канала.

1. Причвршћивање дијагонално под углом од 45 °, носачи - на 90 °. Да бисте их сакупили, користите укрштене или Т-равни углове са истим странама. Поправи их плочама.
2. За постављање холистичких заварених брендова су ангажовани брендови.
3. Да бисте олакшали изградњу са минимизираним нагибом, користите додатне решетке.
4. Приликом уређења дугачке конструкције потребно је инсталирати само парни број панела.
5. Разлика између две фарме не би требала бити већа од 1,75 м.

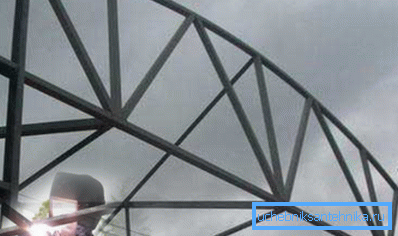

1. Када се монтажа склопова помоћу завртања заврши, започиње заваривање фурнира са обликоване цеви. Можете то урадити аутоматски или ручно. На крају заваривања сви шавови се чисте. (Погледајте и чланак Бутт-Велд Пипе: Феатурес.)
2. У завршној фази, производ је обложен антикорозионим једињењем, а затим са бојом.

Закључак

Системи састављени од профилисаних цеви представљају оптималну основу за кровове за велике и дугачке предмете. Они су сложени и захтевају пажљиве прорачуне пре инсталације. Видео у овом чланку садржи додатне информације о гласовној теми.
