Запремина воде у цеви и систему грејања у цјелини: тренутне

Питање како израчунати количину воде у цеви настају приликом дизајнирања различитих система заснованих на цевоводу. На пример, израчунајте приближни садржај воде који је потребан приликом планирања аутономног система грејања.

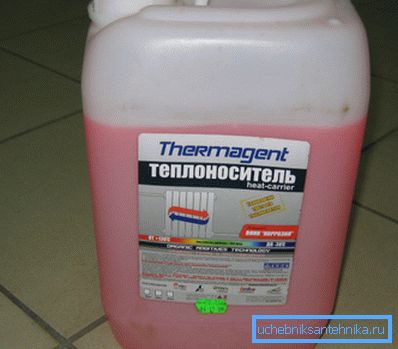

Када је аутономно грејање у сеоској кући скоро готово, потребно је покренути рачуне како бисте добили прецизне податке неопходне за избор пречника цеви и одговарајући модел хидроакумулатора. Поново, немогуће је радити без тачног израчунавања запремине течности у цеви ако је потребно додати антифриз у хладњак или потпуно напунити систем антифриза.

Потреба за правилно пребројавање воде у систему грејања

Питање је да ли је запремина воде у метру цеви толико важна ако је могуће увести течност у систем све док се не попуни до самог врата?

Испоставља се да је очигледна потреба за прецизним прорачунима. Штавише, запремина у неким случајевима мора се рачунати не само у цевима, већ иу радијаторима за грејање. На пример, приликом пројектовања система грејања, морате имати тачне информације о количини расхладне течности како бисте одабрали котао са одговарајућим параметрима снаге.

Други разлог за тачне калкулације је употреба пумпе опреме. У том случају, неопходно је знати количину транспортираног медија по стопи од толико кубних метара по одређеној јединици времена.

Познавајући праву количину воде у различитим цевима, можете изабрати не само одговарајуће величине цеви, већ и потребну запремину пумпе.

Израчунавање садржаја течности у цеви

Упркос чињеници да можете користити калкулатор запремине воде у цеви, боље је урадити такве прорачуне (прочитајте чланак Диаметри полипропиленских цеви: све што вам је потребно за почетнике).

Чињеница је да се аутоматизовано трошење врши помоћу просјечних алгоритама, док ако се рачунате сами, можете узети у обзир конфигурацијске карактеристике плиновода и друге нијансе које онлине калкулатор не може узети у обзир.

• Пре него што израчунате запремину воде у цеви, потребно је разумети да је унутрашњи простор у водоводном систему дугачак цилиндар.
• Знајући да морамо израчунати колико је бојан цилиндар, примењујемо формулу позната из часова физике: В =? * Р? * Х, где:

В је запремина цилиндра;

? - 3.14 (пи број);

Р је полупречник;

Х - висина.

• Друга формула ће бити корисна ако знате подручје основе цилиндра: В = С * Х, гдје је С подручје основе, а Х је висина.

Важно: Представљање цевовода у облику проширеног цилиндра, морате разумјети да Х неће бити висина, већ дужину цијеви, чији се капацитет треба израчунати у литрима.

Израчунавање садржаја расхладне течности не само у гасоводу, већ иу систему као целини

Питање како израчунати унутрашњи волумен цеви одвојено од система грејања ретко вреди. Често је неопходно извршити рачунање узимајући у обзир грејне батерије котла и експанзионог резервоара, уколико је то предвидјено у систему који се користи.

Упутства за израчунавање у овом случају су сљедећа:

• У почетној фази меримо дужину цјевовода без узимања у обзир хидроакумулатора (акумулатора). Одлучујући о дужини, сматрамо запремину према формули В =? * Р? * Х, где ће "Х" бити дужина коју смо раније мерили.

Наравно, резултујући број ће бити приближан, али разлика у номиналној и радној запремини система може се надокнадити када се напуни расхладном средством.

• У следећој фази разматрамо колико је загрејан радијатор за грејање.

Није тајна да се батерије на различитим димензијама могу користити на једној локацији, што се објашњава различитим параметрима објекта. Због тога се рачунање не врши на радијатору у цјелини, већ на сваком појединачном дијелу.

Овај метод је релевантан за ливене и алуминијумске радијаторе, који се обично подијељују на секције. По правилу, за попуњавање сваког одсека потребно је најмање 1,5, а не више од 2 литра.

Ако намеравате да инсталирате биметалне или челичне батерије сопственим рукама, погледамо параметре паковања или на сам производ.

• Капацитет друге опреме, укључујући котао за грејање и резервоар за поврће, одређује се у складу са подацима или ознакама пасоша одштампаним на случају.

Ако не постоји пратећа документација за експанзиони резервоар, можете га попунити водом, а затим исциједити цео садржај у мерни контејнер и на тај начин одредити јачину звука.

Важно: Код израчунавања количине расхладне течности у систему гријања, морате узети у обзир у цијем материјалу су направљене цијеви. На примјер, зидови челичних производа су тањи од магнитуда од зидова аналога полипропилена са наизглед истим пречником.

Дизајн карактеристика затворених система грејања

Одмах примећујемо да су упутства за вршење прорачуна релевантна само у односу на грејне објекте затвореног типа. На крају крајева, у затвореним системима количина расхладног средства карактерише конзистентност.

Да би разумели како се вода понаша у затвореним структурама и зашто су претходно предложени прорачуни били неопходни, размотрите уређај најчешћих модификација аутономног загревања.

Аутономни систем грејања се сматра затвореним у случају да количина течног хлађења остаје непромењена, а погон је циркулациона пумпа. Оваква модификација грејања, по правилу, је апсолутно херметична и расхладна течност није у контакту са околином. Притисак воде у мешалици варира због термичке експанзије, али је компензован експанзионом посудом, који се инсталира засебно.

Међутим, већина модерних котлова за грејање на плин опремљена је интегрираним експанзионим резервоарима, што знатно поједностављује пројектовање и монтажу система у целини. У том случају, бројање волумена резервоара одвојено нема смисла, јер је потребна количина расхладне течности наведена у документацији о пасошу котла за грејање.

Закључак

Сада знамо како правилно израчунати количину расхладне течности у систему грејања и учинити га тако да су оперативни трошкови овог система прихватљиви. Постоје питања која требају разјашњавање (погледати и чланак Прорачун пречника цеви за грејање је важна фаза у пројектовању система грејања).

У овом случају, погледајте видео у овом чланку.
