3-3 кран. плута и типови лопти. примена у системима топлотно
У овом чланку морамо схватити који је тросмерни вентил и за које сврхе се може користити у савременим водоводним системима. Поред тога, упознаћемо се са типичним проблемима ових дизалица на грејању у кућама старог складишта и сазнати шта их може замијенити приликом поправка доводне цијеви на радијатор.
Шта је то
Тросмерни вентил је сасвим предвидљиво различит од обичног вентила присуством не два, већ три закључка.
У овом случају, закључци могу бити веома различити:
- Навој (квачило);
- Флангед;
- Цоллет (брзо стезање);
- Коначно, закључак може и представља дренажу за отпуштање радног окружења.
Функционалност производа је такође очигледна: она вам омогућава да конфигуришете инжењерски систем са максималним разноврсним правцима кретања радног окружења. У зависности од положаја дизалице у његовом случају, може се направити краткоспојник између две или три гране. Наравно, овакви вентили такође омогућавају да их потпуно блокирају.
Врсте
Водоводни вентили ове врсте, који се налазе у продаји у нашем времену, могу се поделити у двије главне категорије у зависности од њиховог уређаја.

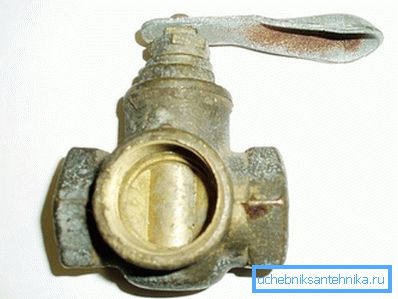

Цорк
Подешавање крана се врши променом положаја плуте са фигуром у њему.
Производи се могу разликовати:
- Метода заптивања плуте и стемова. Постоје три опције:
| Метода заптивања | Опис |
| Паковање жлезда | Плута се ротира у шупљем кућишту одоздо и притиска се на врху помоћу утичнице. Графитна жлезда испод матице не осигурава цурење из пода. Главни недостатак жлезде је то што се производи чак и са једноставним вентилима због испирања графитних честица |
| Гумени печат | Уместо епиплона користи се гумени прстен. За разлику од жлезде, она се испарава само када се промени радна позиција чепа. |
| Лаппинг плута | Стезање дугих прикључних вентила омогућено је урезивањем коничног утикача на тело. Цорк га привлачи орах на пролазу кроз дршку |
Корисно: тространи вентили за грејање у кућама саграђеним 60-70-их година прошлог века су запечаћени искључиво са жлездом. Његов развој је узрок сталних цурења на залихама на било ком кораку плуте.
- Присуство или одсуство дршке. У другом случају, плута се ротира помоћу отвореног цевног кључа или кључа за гас.
- Материјал тела и плута. За њихову производњу користе се метали са ниским трењем - месингом и ливеном гвожђом.
Лопта
Схарови 3кх дизалица је еволутивни развој претходног дизајна:
- Плута је добила облик регуларне кугле са обликованим слотом и површином са највишим квалитетом обраде, што гарантује минимални напор окретања.
- Тврдоћа је осигурана помоћу тефлонских или ПТФЕ седишта - материјала са минималним коефицијентом трења.
- Материјал је заптивен оловним прстеном - гумом или полимером.
Какав је резултат?
- Крански ресурс није мањи од 500 операција (чешће - 2000 и више).
- Поправка и одржавање се смањују на ретко затезање матице, притиском на бочно заптивање.
- Прекидна сила крана је знатно мања од струје дизалица.
Узгред: пропорционалан је номиналном пречнику крана. У случају великих величина, мењачи са ручним мењачем или сервомоторима могу се користити за пребацивање.
Цена тространих дизалица оба типа варира незнатно, што чини више крикантним и тешким за одржавање плутајућих производа с малом потражњом у системима за грејање и водоснабдевање.
Апликација
Где се користе тространи кранови? Наравно, првенствено нам се интересује њихова употреба у инсталацији водоводних система властитим рукама.
Системи подног грејања, кола грејног акумулатора
У оба случаја, делимично независни круг грејања се формира са сопственом циркулационом пумпом. Да би подесила температуру, користи делимичну рециркулацију повратне расхладне течности.
Три-пас се поставља на прикључак довода и џампера са повратком; То вам омогућава да подесите температуру мешавине.
Корисно: за аутоматизацију контроле температуре, често се испоручује серво погон, који подешава температуру у зависности од очитавања сензора даљинског температуре.
Монтажа мерача
Један од проблема механичких мерача притиска је држање стрелице током дуготрајног рада под притиском. Да би се ослободио притисак без демонтаже уређаја, користи се тросподна: када је ручица окренута, не блокира само излаз за контролу линије, већ и отпушта притисак изнад зауставног утикача или кугле кроз отвор за одвод.
Подешавање уређаја за грејање

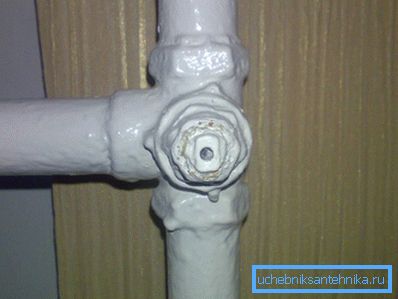

У том је капацитету троконтактне дизалице коришћене у хрушчевим кућама које смо већ поменули. Постављени су на прикључак доњег облога на радијатор и мостове.
Овај кран има четири радне позиције:
- Сва вода пролази кроз радијатор са блокираним џампером.
- Вода пролази кроз џампер и радијатор.
- Вода пролази кроз краткоспојник када је радијатор затворен.
- Јумпер и радијатор су потпуно блокирани, циркулација у подизачу је блокирана.
Поред сталних цурења на залихи, последња позиција крана је створила много проблема власницима и њиховим суседима: проналажење кривца у одсуству грејања од целог постанка понекад је постао не-тривијални задатак.

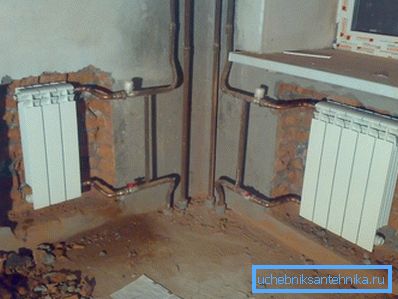

Пошто смо се дотакли овог сумњивог дизајна, аутор ће себи дозволити да препоручи конфигурацију вентила на уређају за гријање, стварајући минималне проблеме у будућности:
- Куглични вентил је постављен на доњем прикључку на радијатор након прекида. Нормално, два пролаза.
- На горњој линији - такође и након дихтаљке. На врху је - јер сакупља мање муљ и остатке који могу утицати на гашење радијатора.
- Џемпер се прави без запорних вентила, али са номиналним пречником један корак мањи од управљачких линија доводних цеви.
Управо је ово упутство за монтажу које ће обезбедити максималну топлоту уз флексибилно подешавање преноса топлоте и потпуно одсуство проблема за власника и суседа.
Закључак
Надамо се да смо успјели одговорити на сва питања која су се акумулирала у читачу. Додатне информације о уређају, типовима и карактеристикама употребе тространих дизалица можете наћи у видео снимку овог чланка. Успехи!
