Аутоматизација за бунар: од којих се елемената састоји и

При уређивању снабдевања водом користећи подземне ресурсе, изузетно је важно одабрати исправну аутоматизацију за то.

Израз "аутоматизација бунара" означава комплекс уређаја који се састоје од:

• контролни релеји;
• електрична енергија;
• различите заштитне системе, чија је сврха да спречи опасност од оштећења мотора и самог пумпе.

Аутоматска контрола пумпе

Најчешће се користе две контролне шеме за покретање / заустављање потопљене пумпе:

• запремином воде у резервоару;
• на нивоу притиска у водоснабдевању.

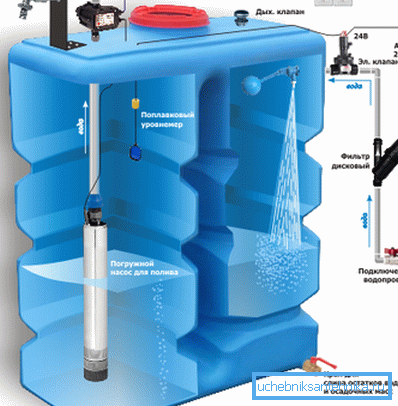

Контролисање рада на нивоу воде

Ова шема се користи приликом рада са потопљеним пумпама за постројења за под притиском или за попуњавање посебног спремника, од којег пумпа додатно напаја потрошаче на потрошаче.

1. Унутар резервоара за складиштење су постављени сензори специјалне нивоа. Они, помоћу командних релеја, надгледају доњи и горњи праг за пуњење резервоара. У зависности од количине воде, релеји дају команде да започну или зауставе пумпу. Сензори могу бити плутајуће или електроде. Први су мање поуздани, јер њихов радни ресурс је мали.
2. Капацитет за складиштење воде мора бити опремљен хитним преливом, у случају да прелази.

Обрати пажњу! Главна предност ове шеме је стабилност пумпе. Хидраулика док је константна, јер номинална потрошња се израчунава на висини која се састоји од дубине бушотине, висине воденог торња и излаза 1/2 метра. Сваки циклус је једнак трошковима укупне запремине резервоара / кула, узима се у обзир потрошња тренутне анализе воде. Због тога се спречава опасност од трзања мотора, што повећава свој радни век.

Пумпа за контролу притиска

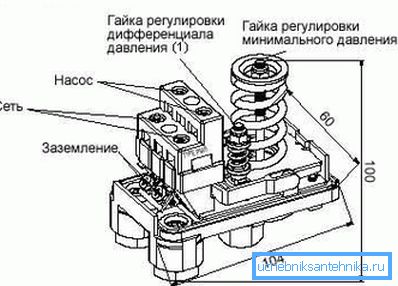

1. Према овој шеми, пумпа се управља помоћу команде релеја, која се монтира на цевовод. Она поставља две вредности: притисак на који се укључује или искључује пумпа.
2. Ово аутоматско снабдевање водом из бунара се најчешће користи за појединачне бунаре, за разлику од претходне шеме, типичне за колективне водоводне системе.
3. У овом случају се примењују пријемници (мембрански резервоари). Потребни су за одржавање потребног надпритиска у систему, као и за компензацију ниских трошкова и чекања воде.
4. Веома је важно правилно конфигурирати реле, на основу параметара пумпе и јачине пријемника. Тако да пумпа јединица превише често није радила, неопходно је поставити горње и доње граничне вредности притиска на основу просечне зоне карактеристика пумпе. Хистереза ​​вредности мора бити одабрана од 1,2 бара до 2,5, узимајући у обзир податке о максимуму пумпе почиње у одређено време.

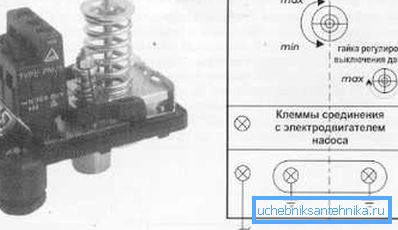

Притисни прекидачи, који се користе у таквој шеми, подељени су на индустријске и домаће колеге.

1. Први су опремљени моћним контактним групама и могу издржати струју до 16 ампера. Међутим, они немају скалу прилагођавања који показује опсег притиска за подешавање.
2. Због тога је потребан манометар за постављање таквих релеја.
3. Предност таквих уређаја за бунар је могућност коришћења у струјним електричним круговима за директну контролу пумпе. Поред тога, индустријски уређаји имају високу поузданост и тачност.
4. Конзусна тачност подешавања и ниски радни век, услед утицаја јаких струја улева. Уређаји имају контакте мале струје, потребно их је пребацивати преко спољног стартера.

Упутство захтијева рад пумпе у комбинацији с индустријским типом релеја за кориштење контролних ормара са инструментима за додатну заштиту или без њих.

Монтирање релеја за домаћинство, довољно је да директно повежете пумпу са својим контактним групама на мрежу. Једноставан дизајн и ниска цена уређаја чине га популарним међу купцима.

Обрати пажњу! Међутим, ова уштеда је изравнана додатним трошковима који се односе на замјену релеја, који се не разликују у издржљивости. Поред тога, чак и ако ставите нови уређај сопственим рукама, тешкоће ћете моћи да вратите потребна подешавања и тестирате операцију.

Уређаји за заштиту пумпе

Главни узроци отказа бушотине у бушотини су:

• њихов рад при смањеном / повећаном напону у електроенергетској мрежи;
• преоптерећење мотора;
• њихов рад у идле, другим ријечима - без воде.

Сигурносне технике

1. Најбољи начин да направите квалитет енергије пумпе је коришћење стабилизатора напона АЦ.. Често, аутоматски бушотина укључује релеј за контролу напона. Он искључује пумпу када напон пада и подешава асиметрију и фазну секвенцу на трофазним моторима.

1. Електромотори су заштићени од преоптерећења термичким (струјним) релејима. Они искључују јединицу када се постигне подешена струја. Важно је да варијација подешавања таквог релеја поклапа са номиналном вриједношћу струје пумпе.
2. Од пумпи у празном ходу су заштићене двема методама. Директно - по количини воде у резервоару / кули, коришћењем електрода или пловних сензора. Индиректно - према величини струје или промени фаза и напона струје електричног мотора, помоћу релеја.

Минус индиректни тип заштите је његова секундарна природа. Контролни релеј реагује само када лежишта и проточна јединица већ остају без воде која их хлади и подмазује.

Када је капацитет пумпе већи од буке, то се дешава неколико пута дневно. Тиме се смањује радни век потопљене пумпе. Стога је пожељно ставити електродни уређај за контролу јачине звука. Омогућава искључивање пумпе пре него што дође до несреће.

Врсте заштитних уређаја

За заштиту и контролу пумпе могу се користити различити типови и комбинације уређаја.

Они су подељени у 3 категорије:

• уређаји за заштиту, који се заснивају на штампаним плочама КА-50Б или КА-60Ц;
• релејне контролне јединице;
• уређаји засновани на микропроцесори.

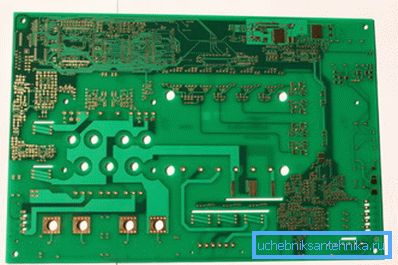

Уређаји засновани на ПЦБ-у су структурно и функционално комплетни уређаји.

1. Они захтевају повезивање спољашње опреме: саму пумпу, често кроз стартер (магнетни), прекидач притиска, сензори нивоа итд.
2. Имају широк опсег подесивих опција и параметара: струјна (термичка) заштита, компензација падова напона, контрола брзине у празном ходу и оптерећења мотора итд.
3. Треба напоменути да због потпуности уређаја није могуће променити логику свог рада.
4. Поред тога, модели често немају могућност промјене вредности одговора у неким параметрима. Ако одбор не успије, онда морате све да промените. По трошковима, ово је готово исто као и куповина новог уређаја.

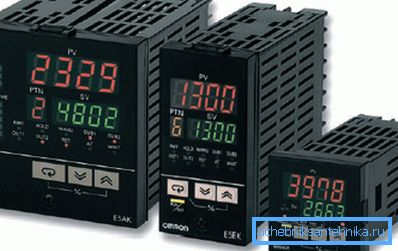

Релативна аутоматизација на бунару је веома разноврсна. Ово могу бити најједноставнији уређаји и ормари у којима се налазе уређаји који регулишу рад неколико пумпи.

Предности оваквих уређаја:

• релативна поузданост и једноставност дизајна;
• брза и једноставна надоградња за нестандардну употребу;
• ако било који елемент уређаја пада, онда се само мења.

Уређаји који регулишу рад и заштиту пумпи, који су засновани на контролерима микропроцесора, су најсавременији и сложени.

Они пружају могућност да контролишу следеће параметре рада уређаја:

• количина отпорности на изолацију;
• температура мотора;
• секвенца промјене и фазне асиметрије;
• компензује ниски / високи напон;
• заштитите мотор од преоптерећења и празног ходања;
• пружите прилику да узмете у обзир вријеме уређаја и количину енергије коју потрошите у овом случају.

Закључак

У овом тренутку тешко је замислити рад индивидуалних и колективних бунара без употребе функционалне и заштитне аутоматизације. Омогућава повећање ефикасности снабдевања водом и повећање трајности опреме која се користи у овом процесу. Погледајте чланак објављен у овом чланку. Садржи пуно корисних информација.
