Дијаграм повезивања бушотине: неколико алтернатива

10-04-2018
Снабдевање водом

Електронски инжењери имају познату пословицу: "Електроника је наука о контактима". Могуће је с великим степеном случајности рећи да водоводни системи такође послушују ову изјаву.

Овдје превише зависи од квалитета прикључака и стања цјевовода. Истовремено, постоји једна значајна разлика - ако желите имплементирати шему повезивања са бушотинама, морате бар, у општем смислу, знати и принципе уређења самог извора и тип и дизајн пумпе који се користи.

На фотографији и слици, подводна бушилица је најчешћа опција при раду на водоводима (фотографија

Водите рачуна да водоводне цеви буду предмет научне везе.

Инсталација пумпе за бушење се састоји од великог броја прикључака, на чему квалитет читавог система у великој мјери зависи

Дакле, анализирамо које су пумпе на располагању уопштено према њиховом дизајну:

  • хоризонтално или вертикално - у зависности од оријентације оси ротације радне осовине;
  • са спољним или унутрашњим подупирачима;
  • са аксијалним или бочним улазом воде;
  • једнофазни или вишестепени - у зависности од броја фаза снабдевања водом;
  • пресек - свака фаза има конектор на крају;
  • са крајњим или аксијалним конектором;
  • са заштитним слојем унутар или без;
  • потопљива - његова локација испод нивоа воде;
  • полу-потопива - сам уређај је испод нивоа воде, а мотор је већи;
  • самоусисавајући - производи аутоматско и независно пуњење доводног цевовода;
  • подесив - способан да самостално подешава количину воде;
  • херметички - водени контакт са атмосфером је искључен.
Па пумпе - некомплетан распон

Постоје и друге карактеристике дизајна, али већ, судећи по представљеном низу дизајнерских рјешења, може се закључити да тржиште нуди велики број пумпи за производњу воде из бунара.

Али најчешће се користи:

  • вертикални - одлични су за апликацију у питању;
  • моноблок - потребна је једноставност, с обзиром на ниво нечистоћа;
  • са унутрашњим подупирачима;
  • са аксијалним улазом - такође према конфигурацији кућишта;
  • једнофазни - у складу са принципима једноставности;
  • са крајњим конектором;
  • користећи унутрашњу заштиту површине;
  • потопљени и,
  • запечаћен.

Потопљен

Једна од најпознатијих шема потопљене пумпе приказана је на слици "А".

Овде:

  • А - пумпни део;
  • Б - филтер;
  • Ц - електромотор;
  • Д - 1 инчни навој цеви;
  • Е - кондензаторска кутија;
  • Ф - овај модел има максимални унутрашњи пречник кућишта од 105 мм.

Електрични прикључак

Основни дијаграм повезивања прикључка такве пумпе је:

  • А - бојлер;
  • Б - спремник 40-50 литара;
  • Ц - прекидач притиска - за заштиту од прекомерног притиска;
Шематски електрични прикључак пумпе за бунар (види опис у тексту)
  • Д - груби филтер;
  • Е - постављање уређаја у бунар;
  • Ф - цевовод за топлу воду до куће;
  • Г - цевовод хладне воде до куће.

Добар савјет! Саветујемо вам да купите одређене методе повезивања од одговарајућих произвођача. Разлике могу бити у параметрима мрежне везе и потреба за инсталирање додатних осигурача.

Комплетни дијаграми ожичења

Постоји неколико система повезивања. Представљамо неке од њих, најтипичније.

Прикључак са употребом кесонске коморе

Ако одлучите да направите кесонску комору, пређите на ово у последњој фази бунарске опреме.

Истовремено, потпуна веза ће изгледати овако:

  • А - кесонска комора;
  • Б - стални ниво воде;
  • Ц - сигурносни кабл;
  • Д - пумпа;
  • Сензори за суво усисавање - обратите пажњу на ове веома корисне помоћне елементе система, нису често инсталирани, али су понекад неопходни приликом анализе напретка рада;
  • Ф - добро кућиште;
  • Г - контролни кабл;
Прва могућност повезивања је са кесоном (погледајте опис у тексту)
  • Х - контролна плоча;
  • И - прекидач притиска - још један важан елемент који контролише систем;
  • Ј - синдикат на пет улаза;
  • К - глава цеви - препоручујемо да посебну пажњу посветимо пажљивом изгледу и стању главе;
  • Л - вентил за испуштање воде, као елемент заштитног система;
  • М - хидроакумулатор;
  • Н - манометар - неопходно је стално знати притисак у систему;
  • П - филтер на отвореном - карактеристика ове шеме - филтер је већ на излазу система;
  • К - контролни вентил.

Веза са нагласком на хидрокакуумулатор

Имајте на уму да је на следећој слици филтер постављен у средини и користите заштиту од замрзавања воде:

  • 1 - бушотина;
  • 2 - електрични кабел;
  • 3 - поцинкована цев - заштита од корозије је веома важна за уређаје ове врсте;
  • 4 - сигурносни кабел;
  • 5 - херметички кабелски кутија;
  • 6 - адаптер;
  • 7 - цев;
  • 8 - кабловске везе;
  • 9 - контролни вентил;

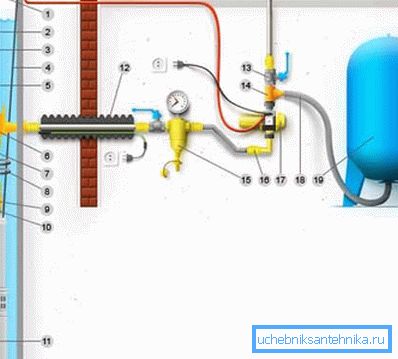

Дијаграм повезивања са хидрауличним акумулатором (види опис у тексту)
  • 10 - брадавица;
  • 11 - пумпна пумпа;
  • 12 - заштита од смрзавања;
  • 13 - стопцоцк;
  • 14 - тее;
  • 15 - главни филтер;
  • 16 - адаптер;
  • 17 - електронска јединица за аутоматизацију;
  • 18 - ожичење;
  • 19 - хидроакумулатор.

Ограничите пажњу на фитинге

Друга опција показује најугрознију став према целом везном систему, подсећајући да су цевоводи такође научници контаката.

Обратите пажњу на сензор који користи радно и "суво" стање:

  • А - положај сензора у радном положају пумпе, када је довољно воде у каналу;
  • Б - бушотина;
  • Ц је хоризонтална површина горњег нивоа земљишта;
  • Д - бојлер;
  • Е - хидроакумулатор;
  • Ф - укупна дубина;
  • Г - динамичан, константно променљив ниво;
  • Х је минимално растојање од ивице уређаја до дна бунара;

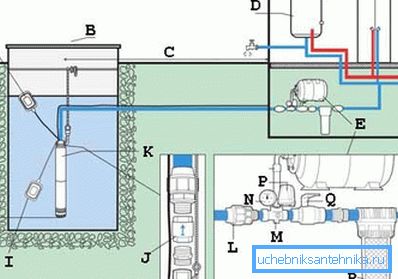

Детаљна анализа најнапреднијих зона за монтажу (погледајте опис у тексту)
  • И - положај сензора, када постоји прекид у случају нужде због недостатка воде, "сув" мод;
  • Ј - положај контролног вентила, обратите пажњу на систем фитинга;
  • К - потопљива пумпа са пловком;
  • Л - спојница;
  • М - опрема за 5 излаза;
  • Н - манометар;
  • П - прекидач притиска;
  • К - куглични вентил;
  • Р - префилтер.

Прикључак за површинску пумпу

Увођење и повезивање површинске пумпе:

  • 1 - контролни систем;
  • 2 - напојни кабл и утикач;
  • 3 - кабл за напајање и утичница;
  • 4 - аутоматско пребацивање - обавезни елемент за заштиту од преоптерећења и очување, међутим, систем у радном стању;
  • 5 - утичница, предложена шема ради од стандардне мреже од 220 В и 50 Хз;
  • 6 - добро;
  • 7 - улазно сито;
  • 8 - контролни вентил;
Дијаграм прикључка површинске пумпе на бунар (погледајте опис у тексту)
  • 9 - усисна цев;
  • 10 - површинска пумпа;
  • 11 - кабл за напајање и прикључак;
  • 12 - цев за убризгавање;
  • 13 - брадавица;
  • 14 - тее;
  • 15 - транзитна брадавица;
  • 16 - флексибилан еиелинер;
  • 17 - еиелинер;
  • 18 - гасовод за потрошаче.

Добар савјет! Приликом избора пумпе саветујемо вам да водите сљедећим критеријумима: својом наменом, перформансама и потребном висином подизања воде, типу усисног црева, ако је површинска пумпа - облик и пречник унутрашњег попречног пресјека могу смањити перформансе пумпе, под којим условима рад ће се одвијати у затвореном простору или на отвореном ваздух.

Закључци

Постоји много могућности за повезивање пумпи за снабдевање водом из бунара. Без искуства, постављање ових шема својим рукама, чак и ако постоји инструкција, биће веома тешко. Узимамо у обзир да је цијена могућих грешака превисока.

Понудити све рад професионалаца. Међутим, то не искључује потребу да се детаљно упознају са свим нијансама процеса који се одвијају, па свакако гледајте видео у овом чланку више пута.
