Дизајн дизалице: упознајте се са популарним дизајном

Тема овог чланка је крански уређај. Упознатемо се с принципом рада и уређајем неколико врста дизалица и капија. Поред тога, морамо истражити типичне проблеме ових производа и како их ријешити.

Миксери

У најчешћим модерним славинама, користе се вентили и управљачки уређаји три врсте:

1. Сцрев цране.
2. Церамиц Кранбукси.
3. Керамички кертриџи који вам омогућавају да подесите температуру и притисак воде једним полугом.

Да појаснимо: намерно не утичемо на егзотичну врсту миксера са електронским термостатом. Мало је вероватно да ће особа која нема професионалне вештине дати идеју о поправци овако сложене технике.

Хајде да анализирамо дизајн и карактеристике сва три решења.

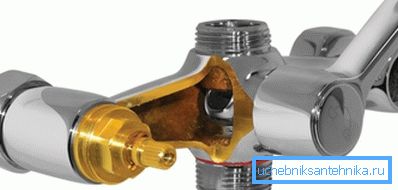

Сцрев кранбукса

Вода је прекривена гуменим вентилом који притиска наспрам седишта у телу миксера.

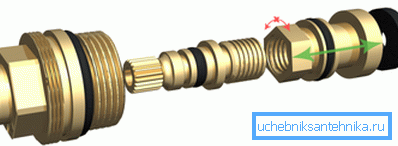

Вентил може имати две верзије.

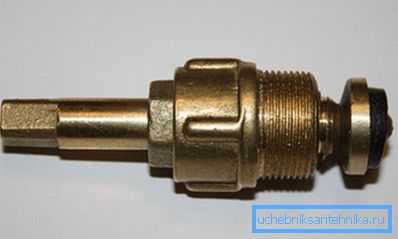

• Традиционално решење је покретни вентил убачен у жљеб шупље навојне шипке.. Када се вентил затвори у стуб, бртва ће се окренути, придржавати се сједишта, што ће довести до његовог брзе хабања.

• Новији дизајн - хекса вентил, који је стиснут ротирајућим штапом из кућишта кутије осовине. Заптивка дуж цијелог удара вентила креће стриктно прогресивно.

Очигледно је да у оба случаја, стуб мора бити запечаћен: када је вентил отворен, ствара се надпритисак у телу дизалица.

Стабло је запечаћено на један од два начина:

1. Паковање жлезда Епиплон је затегнут помоћу подметача са доње стране и горњих епалитета одозго. Ова заптивна шема се користи само у кутијама са вентилом који је уметнут у жљеб стебла.
2. Гумени заптивни прстенови. Заправо, већина тренутно на продају Кранбукс се односи на овај тип.

Који проблеми су типични за кутије за вијке? Да ли је тешко да их елиминишете сопственим рукама?

Нуанце: цена вијка кранбукси - од 35 до 45 рубаља. Ако у најближој водоводној продавници нема заптивних прстена или жлеба, уместо даљих претрага, лакше је заменити осовински оквир у потпуности.

Церамиц Цранбоокс

Уређај керамичког дизалице је фундаментално другачији од вијка, упркос њиховој пуној компатибилности.

• Вода се отвара и затвара са узајамним помицањем керамичких плочица са резом.
• Стезање између седишта миксера и плоча обезбеђује се прстенастом гумом или силиконском заптивком.

У нормалним условима рада, керамичке кутије су много издржљиве од кутија за вијке и савршено држе воду. Њихови кварови повезани су само са смећем који је пао у резове плоче: када покушају да примијене знатну силу, цеви изреза или избочина за које се једна од плоча ротира када се јагњетина (ручица крана) искључи.

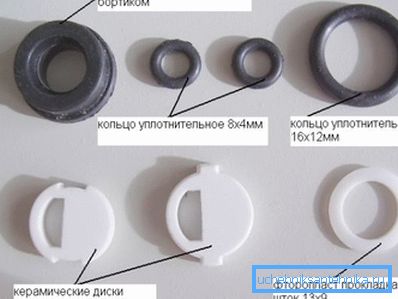

На жалост, упутства за решавање проблема у овом случају долазе до замене целокупне осовине. Керамичке плоче нису широко доступне.

Важно: проблем песка и скале у цевима се решава једном заувек постављањем грубих филтера на улазу у стан.

Кертриџ

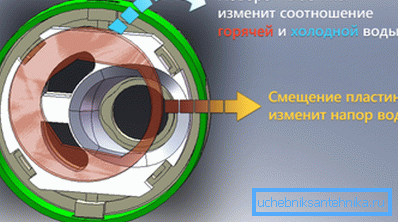

Шема његовог рада разликује се од принципа деловања керамичке кутије са две особине:

1. Покретна плоча се не окреће око своје осе, већ се слободно креће унутар равни.
2. Жлеб у њему није комбинован са једним, већ са две рупе у доњој керамичкој плочици - за снабдевање хладном и топлом водом, респективно.

За помицање плоче испуњава покретно монтирану пластичну полугу. Проблеми са радом кертриџа у овом случају настају услед оштећења цеви или због прекомерне силе која се примјењује на полугу. Боље је заборавити на навику да блокира воду оштрим клапном руке на дршци.

Шта се ломи у кертриџу:

• Пластична полуга на коју вијак причвршћује ручку.
• Пластичне стеге које држе горњу керамичку плочу.
• Коначно, када покушате затворити картушу заглављену с рушевинама, можете сами исецати саму плочу.

Као и керамички кранбукса, кертриџ се потпуно мења када се разбије.

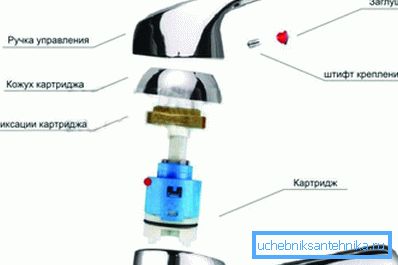

Како то учинити?

1. Извадимо пластични затварач притиснут у ручку.
2. Одврните причврсни вијак испод њега. Може имати равну главу, Пхиллипс шрафцигер или шестерокутну главу.
3. Завртите декоративну навртку из тела миксера. Наравно, без употребе алата: хром се лако руши.
4. Већ помоћу кључа са подесивим или отвореним кључем одвијачемо навртку од месинга држећи кертриџ, уклонити сам кертриџ и одвести у продавницу ради замене.

Обратите пажњу: кертриџи се израђују са величинама 28, 35 и 46 милиметара. Да не бисте погрешили приликом куповине, узмите узорак са собом.

Вент

Од вентила које се користе у становима и приватним кућама најчешће су:

• Вијчани вентил.
• Цорк вентил.
• Куглични вентили.
• Тространи вентили (плута и кугла).

Сцрев

Опис уређаја и типични проблеми вијчаног Кранбукса потпуно се примјењују на вентиле за вијке.

Одвојено, вреди поменути само неколико тачака:

• Простор под седлом обично постаје џеп у којем се набављају разни остаци. Ако је притисак у славинама нагло пао - неопходно је одсећи подизање, одврнути главу вентила и погледати у његово тело.
• У осамдесетим годинама, мрачно домаће предузеће је произвело велику серију вентила са конусним месинганим вентилима. Када покушате да затворите водени вентил често чврсто држите; Ако извуците стуб, вероватно ћете га повраћати са преосталог седишта вентила. Приликом прве прилике, боље је замијенити вентил овог дизајна.
• Ако се вентил затвори капом, није увек потребно напунити. Често је довољно да одврнете јагњетину док се не заустави: навој на стубу ће притиснути кутију за пуњење кроз подметач који се налази испод ње.

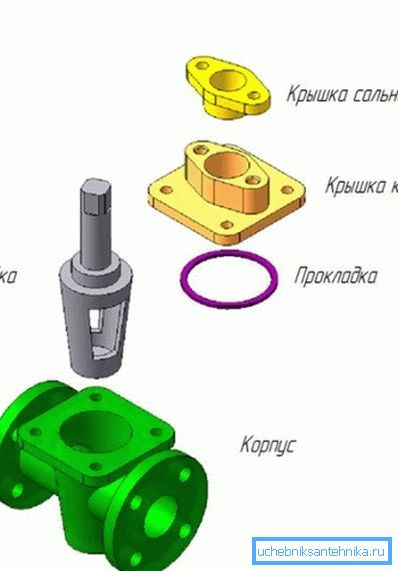

Цорк

Вода се отвара и затвара окретањем плуте са слотом у њој. Вода се држи на подним површинама утикача и кућишта.

Одсуство цурења на шипку се пружа на један од два начина:

• Причвршћивање плуте на тијело помоћу навртке на дршци плуте.
• Паковање жлезда

Једини проблем конструкције плуте, који се може самостално елиминисати, је цурење у жлезди. За паковање, вода мора бити испражњена на обе стране вентила - у супротном ће увек бити вероватноћа да се утикач, који није задржан уљном заптивком, истиснути са најмањег помака.

Лопта

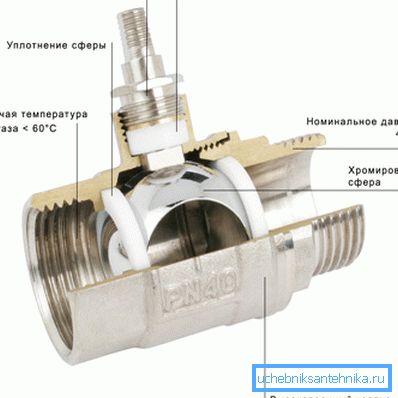

Како куглични вентил - најпоузданији и издржљивији представник вентила?

Његов уређај подсећа на плутајући вентил, али са неколико промена дизајна.

• Плута је кугла са савршено третираном површином.
• Затегнутост се обезбеђује не лепљењем на тело, већ са паром флуоропластичних или тефлонских прстенова.
• Штап је заптивен гуменим или полимерним прстеном.

У зависности од намене, уређај кугличног вентила може значајно да варира:

1. Тело се може сложити (пете или навојне) и све заварене.
2. Приступање цевоводи може бити навој (унутрашњи или спољашњи), прирубнице за цијеви или цијеви за заваривање.
3. Седла лопте могу бити оптерећена опругом како би се компензовала њихова хабања.

Занимљиво: понекад је намерно остављен мали отвор између лопте и седла. Кугла се притисне према седишту под притиском радног медијума.

Једини типичан проблем кугличних вентила је проток кроз стуб, који се елиминише притиском навртке жлеба или навијањем ФУМ траке испод ње.

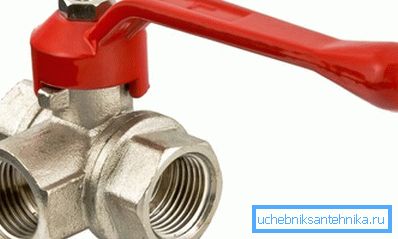

Три пута

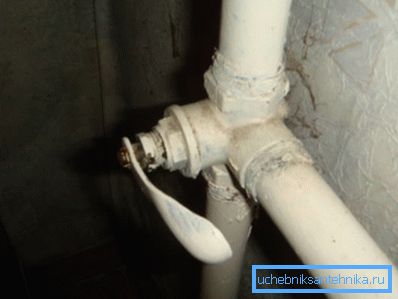

Какав је дизајн и сврха тространог дизалице? Циљ је преусмерити проток радног медијума на један од прикључених цевовода. На пример, тространи вентил који је инсталиран на прикључку доводне цеви до радијатора и џампера може управљати топлотним медијима система грејања или преко краткоспојника или преко батерије, прилагођавајући степен загревања простора.

Уређај тросмерног вентила и његових типичних грешака потпуно дуплицира уређај и грешке вентила одговарајућих типова. Разлика између њих је само у броју славина и облика реза у саобраћају или лопти.

Закључак

Надамо се да ће наш кратак излет у вентилни уређај помоћи читатељу да елиминише већину својих грешака. Видео у овом чланку, као и увек, понудиће му додатна тематска материјала. Успехи!
