Дизајн хдпе: дизајн карактеристике и обим примене

Данас се, све чешће, цеви израђене од ХДПЕ - полиетилена низак притисак користе у изградњи домаћих и индустријских цевовода. Овај материјал олакшава инсталирање мрежа, повећава њихову поузданост и продужава век трајања.

Још једна предност пластичних система је једноставност и брзина уређаја за закључавање на њима. Као правило, то су посебни ПНД славине и вентили.

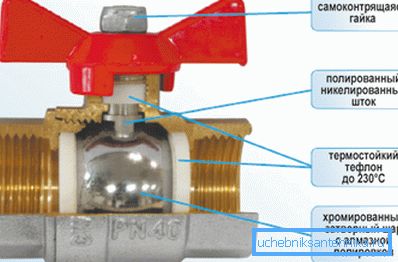

Дизајн уређаја за блокирање лопте.

Карактеристике кугличног вентила

У већини случајева, ови вентили су тип лопте.

Обим примене

Фитинги и славине за ХДПЕ цијеви се постављају на мјешавине различитих дијелова мреже, поред тога - на тачкама за контролу протока.

Обрати пажњу! Гарантују грејалице. Осим тога, пружају могућност отварања / затварања цијеви, као и регулацију протока супстанци које пролазе. Међу њима су хладни, врући, агресивни хемијски гасови и течности.

Куглични вентили пречника 20/150 мм или више се користе у ПНД системима:

  • пиће и техничко снабдевање водом;
  • канализација;
  • снабдевање гасом;
  • заливање;
  • транспорт техничких и хемијских течности.

Конфигурација уређаја и материјала

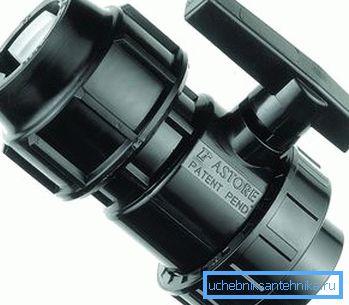

У фото-пластичној кућишту.

Лоптасти уређаји се разликују у производњи материјала. Најчешће коришћена пластична славина за цеви ХДПЕ, месинг и челик.

Према дизајну, такви уређаји су познати:

  • угао;
  • контролне тачке;
  • мулти-пасс (три или више улаза).

Регулисање или блокирање елемента у кугличном вентилу има облик круга са две рупе. Повезан је са ручком уређаја и помера се око своје осе. Када се постављају у односу на проток медија за рупице, он дозвољава да протиче, када га поставља слепа страна, то закључава.

Врсте погонских механизама

Производ са брзином.

Између осталог, зауставни вентили за пластичне цеви разликују се у принципу погонског механизма.

  1. У кућним мрежама са малим попречним пресеком цеви, токови се преклапају са славинама за цеви ПНД 25, 32, 50 итд., Са методом ручног управљања. Ие ручке се ротирају само рукама. Ова метода је типична за цевоводе монтиране на приступачним локацијама. На основу тога, приступне тачке до дизалице треба да буду опремљене додатном заштитом - оградом или механизмом за закључавање.
  2. Распрострањен и уређаји са брзином. Такав погон повећава ручну силу, чиме се олакшава промјена положаја дизалице.

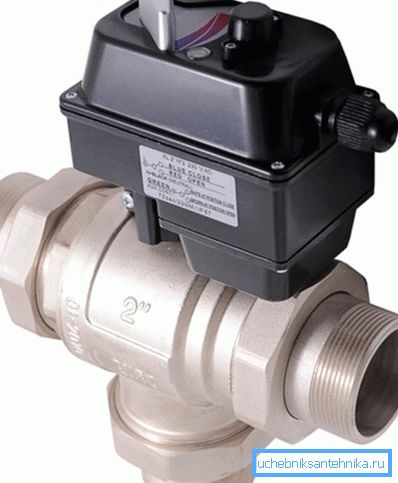

Уређај се електрично управља.
  1. Цевоводи са попречним пресеком од 150 милиметара и више се не преклапају сопственим рукама. У том случају користите аутоматске или механичке типове погона.

Начин њиховог управљања може бити:

  • хидраулични;
  • електрични;
  • пнеуматски.

Обрати пажњу! Такви уређаји могу обезбедити даљинско управљање или потпуну аутоматизацију затварања / отварања цевовода, на основу одређених услова. На пример - подешена температура ваздуха.

Методе инсталације

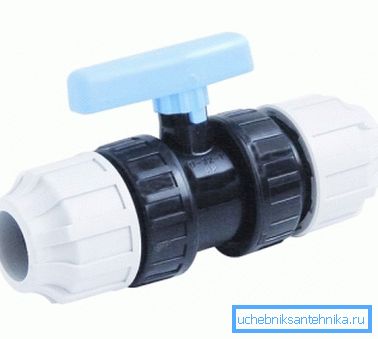

Компресиони уређај.

Да бисте поставили кран 63 ПНД или други део, примените неколико метода.

  1. Заваривање или термисторско заваривање даје највећу затегнутост споју. Кран се истовремено не може демонтирати и поново користити.
  2. Прирубница вам омогућава да неколико пута користите вентил и мењате уређај без употребе посебне опреме. Вентили на прирубницама за цеви имају само две одредбе: "отворени" и "затворени". Ово елиминише могућност подешавања протока. Такве дизалице су направљене од нерђајућег челика или ливеног гвожђа. Користе се на системима великих пречника: гасовима, нафтоводима и сл. Уређаји имају високу чврстоћу. Њихово тело је префабриковано од два елемента или главе.
Спојница са троструком верзијом.
  1. Спојна спојница се користи у гасним, грејним и водоводним мрежама пречника не више од 45 мм. Овакви вентили за ХДПЕ цијеви 32 и друге секције лако се инсталирају и једноставно користе.
  2. Куглични вентил за монтажу или компресију (цримп) се монтира помоћу брадавица и матица. Тачке прикључака су заптивене помоћу бртвила. Ниппле спојница омогућава вишеструку употребу уређаја.
  3. Могућа и комбинована уградња дизалице. У овом случају се користи заваривање елемената који имају исти попречни пресек, на пример 32-32 и прирубнице.

За и против кугличних вентила

Предности кугличних вентила за пластичне цеви су наведене у наставку.

  1. Дуг век трајања.
  2. Поузданост ХДПЕ дизалица изражава се гарантованим протоком и њиховим потпуним заптивањем.
  3. Уређаји се могу користити као регулатор протока.
  4. Уређај има најмање делова. Због тога његова цена није превисока, а вероватноћа неуспеха је смањена.
  5. Проток се може брзо блокирати. Ово обезбеђује максималну ефикасност управљања мрежом.
  6. По правилу, за уградњу дизалице (изузетно заварени интерфејс) није потребна посебна опрема, већ уобичајени кључеви.

Недостаци уређаја.

  1. Ограницени владар величине. Што је већи део цеви, теже је пронаћи вентил за куглице.
  2. Када се уређај користи за подешавање протока и не може се преклапати у потпуности, може да смањи притисак током рада. То се дешава због деформације лопте за закључавање, која доживљава дејство гаса или течности у мрежи.
  3. Упутство упозорава да се такви уређаји могу користити у гасоводима са притиском који не прелази 10 бара и мрежама за водоснабдијевање са притиском који не прелази 16 бара.

Закључак

Дизалице дизајниране за цијеви од ХДПЕ пружају могућност стварања оптималних услова за кориштење система транспорта течности и гасова. Због различитих модела, они се могу одабрати за све врсте цевовода.

Видео у овом чланку ће вам помоћи да разумијете тему јасније.
