Дизајн воде и канализације: регулаторни захтјеви и практични

Према оним регулаторним документима који су спроведени пројекти водоснабдевања и канализације? Како процијенити потребни пречник цеви? Да ли је тешко израчунати губитак притиска у гасоводу са познатим параметрима? Који је нагиб за постављање канализационих цеви? У чланку ћемо покушати пронаћи одговоре на ова и нека друга питања.

Регулаторни документи

Који СНиП за дизајн водоводних и канализационих мрежа тренутно је на снази?

Следећа документа пружају највећу вредност за дизајнера:

• СНиП 2.04.02-84, који регулише изградњу спољног водоснабдијевања.
• СНиП 2.04.03-85, посвећена изградњи канализације на отвореном.
• СНиП 2.04.01-85, који садржи захтеве за унутрашње водоводне и канализационе мреже.

Корисно: специјализована упутства за пројектовање и постављање водоводних цеви и канализацију пластичних цијеви садрже се, поред тога, у грађевинским кодовима ЦХ 478-80.

Хајде да погледамо кључне захтеве наведених листића.

СНиП 2.04.02-84

Просечна дневна потрошња воде по особи утврђена у пројекту спољног водоснабдевања треба да одговара следећој табели:

Потрошња воде за наводњавање усјева, одржавање стоке, живине итд. усвојени по стандардима одељења за релевантну индустрију.

Минимални слободни притисак у аквадукту на улазу у засебну зграду на врху испуштања треба да одговара:

• За једнокатну зграду - 10 метара.
• За високе зграде - 10 метара + 4 метра по спрату.

Минимални притисак на воденој колони - 10 метара.

Вишекатне куће у подручјима са ниским или једносатним зградама снабдевене су сопственим свапом.

У улози извора воде могу бити:

• Реке и канали.
• Резервоари, језера, језера.

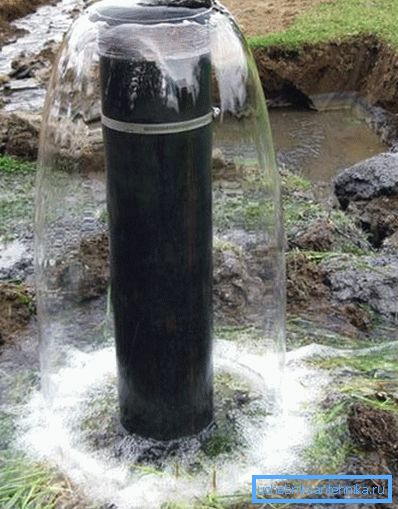

• Подземни извори.

За производне потребе дозвољена је употреба третираних отпадних вода. Забрањено је кориштење подземних вода, састава и квалитет одговарајуће снабдевене воде за индустријско водоснабдијевање.

Треба изводити пројектовање водоснабдијевања насеља узимајући у обзир могућност кориштења система за снабдијевање питком водом за гашење пожара.

СНиП 2.04.03-85

Шта треба бити канализација на отвореном? Намерно ћемо искључити из разматрања услове за постројења за пречишћавање отпадних вода и фокусирати на цевоводе за гравитацију и притисак за транспорт отпадних вода.

Најмањи пречници канализационих цеви који се могу користити у спољним мрежама су:

За највишу процењену брзину кретања отпада се претпоставља:

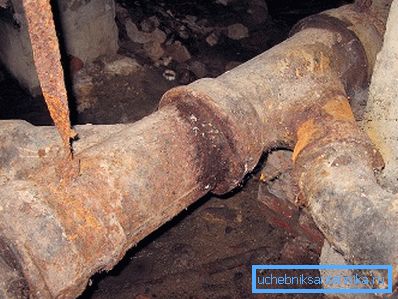

• За металне цијеви одвода у домаћинству - 8 м / с.

• За металне цијевне канализацијске цеви - 10 м / с.
• За неметалне (пластичне, бетонске, азбестно-цементне, керамичке) цевоводе за кућну отпадну воду - 4.
• За неметалну воду олује - 7.

СНиП 2.04.01-85

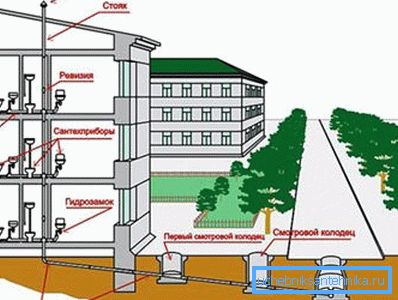

Сада да погледамо регулаторне захтеве за мреже за канализацију и водоснабдијевање које су садржане у последњем документу који се разматра.

Квалитет и састав воде за пиће морају у потпуности бити у складу са ГОСТ 2874-82.

Напомена: СНиП који се разматра тренутно је на снази, али ГОСТ, на који се односи, отказан је 1999. године. Садашњи захтеви су наведени у обавезном СанПиН 2.1.4.1074-01.

• Температура воде у систему топле воде не сме бити мања од 60 ° Ц када је прикључена на отворени систем грејања и 50 ° Ц до затвореног. Максимална дозвољена температура је 75 Ц.

Занимљиво: у стварности, овај захтев није испуњен већи део године. У току лета, у одсуству грејања (посебно у старим кућама без циркулатора у лифтовима), вода са аутопута, достижући миксер, често се хлади на 40 степени или мање. Зими, ПТВ се пребацује са довода до повратне цеви само када напајање достигне 90 степени.

• За вртиће и јаслице, температура ПТВ у тачкама усисавања воде не би требала бити изнад 37 степени.
• У зградама изнад 4 етаже, водокотлићи треба да буду повезани са циркулационим мостовима. Цена непоштивања овог захтјева је велика потрошња топле воде која није циљана: у одсуству демонтаже, становници морају дуго испразнити воду прије него што се загреје. Одељак може бити 3-7.
• Притисак у систему за грејање воде испред миксера не смије прелазити 4,5 кгф / цм2.

Обрати пажњу! У пракси, приликом снабдевања топле воде са линије напајања у току грејне сезоне, овај захтев је у принципу немогуће: притисак снаге се држи на 5-6,5 кгф / цм2.

• Код туша са три или више мрежа, снабдевање топле воде са мешачима треба да се организује на најмање две стране, чиме се доводи довод топле воде. У супротном, изненадна промена притиска воде може изазвати опекотине. Изузетак је шема водоснабдевања колектора.
• Хидраулички прорачун хладно-водених система треба извршити у складу са максималним протоком воде који одговара потрошњи током вршних сати.

Следећи материјали могу се користити за унутрашњу мрежу за снабдевање хладном водом и мрежом за топлу воду:

• Полиетилен.

• Полипропилен.
• Поливинилклорид
• Полибутен.
• Фибергласс.
• Метална пластика (вишеслојне цеви од алуминијума и укопаних полиетилена).
• Бакар.
• Бронза.
• Брасс.
• Челик са заштитним премазима против корозије унутар и ван.

Цеви морају издржати притисак већи од радника за 1,5 пута, али не мање од 6,8 кгф / цм2 на радним температурама за хладну воду и топлу воду са 20 и 75 степени респективно.

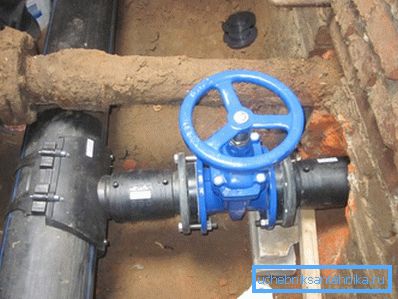

Дизајн водовода треба да обезбеди присуство запорних вентила у следећим тачкама:

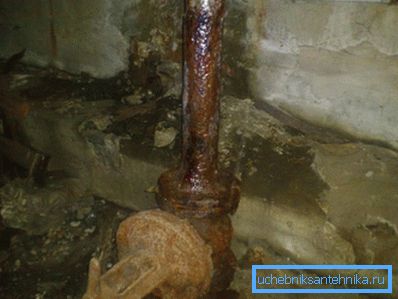

• На улазима.

• На секцијама мреже прстена (за њихово независно искључивање током поправке).
• На ватри стоји са бројем ватрогасних хидраната најмање пет.
• На растојању домаћег водоснабдевања у домовима изнад три спрата.
• На свим гранама са пет или више тачака уношења воде.
• На гранама из главних система водоснабдевања.
• На славинама у стану, хотелској соби, на облоги до славине, тоалетне чиније, бојлера, групних судопера и тушева.
• Пре заливања славине.

Капетан докази сугеришу: у другом случају, вентил се налази унутар зграде, у загрејаној соби.

Практичне препоруке

Идемо на практичнију авион. Како је дизајн водоводних мрежа у изградњи приватних кућа властитим рукама?

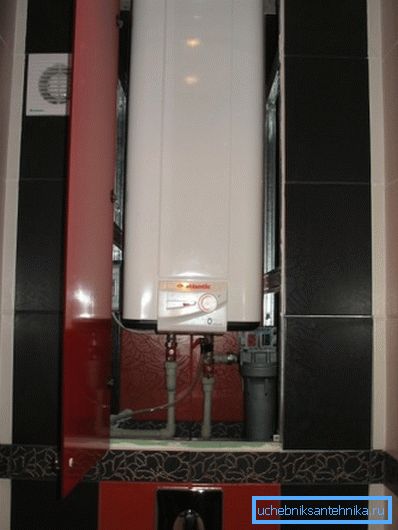

Најтипичнија комуникациона шема приватне куће подразумева један улаз - за хладну воду. ПТВ је опремљен бојлером или топлом водом; За одлагање отпадних вода користе се аутономни третмани.

Израчунајте када је потребна изградња:

1. Потрошња вршне воде.
2. Одговарајући пречник цевовода.
3. Пад притиска у овом гасоводу. На крају водовода, глава не би требала пасти испод три, или боље, пет метара.
4. Димензије септичке јаме и филтер филтра.

Проток воде

Најлакше је да га узмете из доње табеле.

Уз наводну истовремену употребу више уређаја (на примјер, туш кабина и кухињски судопер) трошкови се сабирају.

Пречник

У најједноставнијој верзији, она је изабрана према табели за процијењени вршни проток.

На пример, у горе наведеном случају - док користите туш кабину и кухињски судопер са миксером - максимални проток ће бити 0,12 + 0,12 = 0,24 литре у секунди, што одговара цеви величине ДН15.

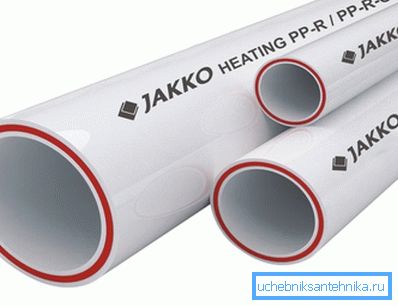

Имајте на уму: пластичне цеви су обележене спољним пречником, што је обично око корака већи од унутрашњег. Према томе, цијев од полипропилена величине 50 мм има унутрашњи пречник од око 40 мм.

Притисак главе

Пад притиска у гасоводу израчунава се по формули Х = иЛ (1 + К).

Како то називају имена варијабли у њему?

• Х - разлика између глава на почетку и крају цеви.
• И - хидраулични нагиб цевовода.
• Л је његова дужина у метрима.
• К - коефицијент одређен врстом водовода. За домаћу воду за пиће узето је једнако 0,3.

Где добити вредност хидрауличног нагиба? Из табеларних Схевелев табела које садрже 1000и вредности (хидраулички нагиб дужине цеви 1000 метара) за различите материјале цеви, њихове величине и проток. Лако се могу наћи у било којој техничкој библиотеци или на мрежи.

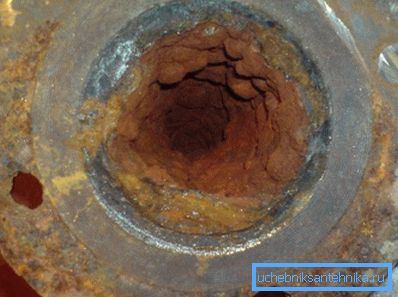

Референца: хидрауличка отпорност цеви зависи од храпавости његових зидова, што је различито за различите материјале. У случају челика, додатно се мења са узрастом цевовода због нараштаја са депилацијама кречњака и рђе. Осим тога, отпор је директно пропорционалан брзини протока и назад на пречник цеви.

Са пречником све је чисто; и која би требало да буде протицај? Максимална дозвољена вриједност за снабдијевање питком водом је 1,5 м / с; при већим брзинама долази до хидрауличне буке.

Хајде да израчунамо пад притиска у новој челичној цеви ДУ15 дужине 43 метра са протоком од 1,2 м / с.

1. Вредност 1000и за наведене параметре у складу са одговарајућом таблицом је 360.5. Иначе, према истој табели, одговара брзини протока од 0,2 л / с кроз цев. Дакле, у смислу мерача рада, и = 360.5 / 1000 = 0.3605.
2. Формула у целини узима облик Х = 0,3605 * 43 * (1 + 0,3) = 20,15195. Притисак на крајњем уређају ће бити задовољавајући ако је на улазу најмање 26,5 метара, што одговара притиску од 2,65 кгф / цм2.

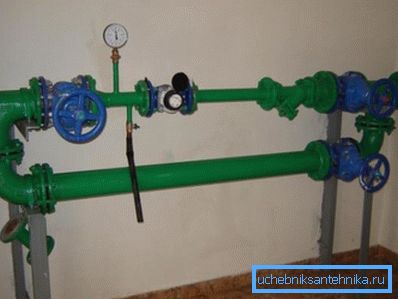

Корисно: типичан дизајн воденог бунара треба да обезбеди контролни вентил на излазу из главног. Његово присуство омогућава не само одводњавање вашег водовода, већ и мерење притиска на путу. Ако процјена за материјале за прикључење предложена вама не укључује вентил ДН15, боље је појаснити ову тачку прије почетка рада.

Канализација

Треба га поставити испод нивоа замрзавања пода са константним нагибом, који се одређује пречником цеви.

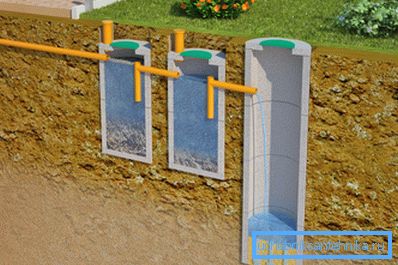

Запремина примарног септичка јама треба да буде једнака барем тродневном запреминском отпадном воду, која се израчунава према очитавању водомјера или на основу горе наведених стопа потрошње воде за различите типове кућа. У вишенаменском кориту, запремина прве коморе је узета једнако 50% укупне запремине.

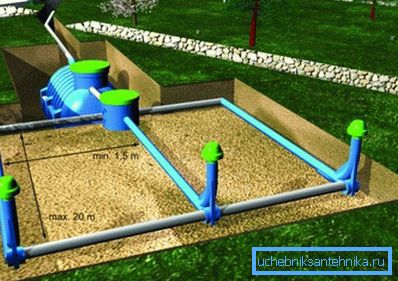

Димензије бунара филтера или поља филтрације се израчунавају у зависности од капацитета апсорпције тла, за коју се сматра да је:

• 90 литара по квадратном метру површине на површини дневно за песак.
• 50 - за песковито гвожђе.
• 25 - за иловаче.
• 10 - за глину.

Закључак

Надамо се да ће горе наведени захтеви и наше препоруке помоћи читаоцу у стварању пројекта канализације и водоснабдевања за ваш дом. Додатни материјали можете пронаћи на видео снимку у овом чланку. Успехи!
