До-ит-иоурселф водовод: од пројекта до инсталације цеви

Изградња система водоснабдевања у кући или стану са властитим рукама је прилично тежак задатак, али и даље изводљив чак и за оне који раније нису срели сличне задатке. Пошто сте провели неко време на припреми, успели ћете успешно обављати пројектовање и инсталацију, а уштедјети на плаћању за услуге професионалних водоинсталатера.

Наравно, пре него што узмете алате, вреди истражити све доступне информације. И за ово смо покушали да наведемо основне податке који вам могу бити корисни.

Дизајн водовода

Извор воде

Ако је потребно да дизајнирамо водоводни систем у стану, потешкоће скоро никада не наступе. То је због чињенице да је са централизованим водоснабдевањем потребно поставити буквално неколико метара цеви за повезивање улаза у собу са свим местима потрошње (биће их двије или три).

Где је теже водити снабдевање водом приватне куће:

• Прво морамо одредити извор. Ако је локални систем водоснабдевања повезан са насељивањем, онда морамо координирати везу са њим у општинском водоводном каналу или другом органу за издавање дозвола.
• Следеће питање повезује аутопут до куће.. Овде, врло често је неопходно одлучити како поставити водовод под пут, пошто комуникација није увек постављена пре асфалтирања. Најодмернији начин у овој ситуацији биће привлачење грађевинске опреме, односно инсталација за хоризонтално усмерено бушење.
• Ако не желите да трошите новац или ако не желите да прелазите пут не дужим од 8 до 10 м, онда можете покушати сами.. Стручњаци на питању како направити пункцију преко пута за систем водоснабдевања, препоручује се употреба хоризонталне бушилице са продужним шипкама. Наравно, сложеност поступка је веома велика, али ако имате више времена од новца, вриједи покушати.

Обрати пажњу! Према СНБ-у 3.03.02-97, растојање од довода воде до пута је најмање 2 м од ивице бочног камена. Међутим, у свакој специфичној ситуацији вриједи се ријешити питање одвојено, пошто се често ове норме игноришу претходно постављена комуникација.

• Ако не постоји водовод, онда је неопходно опремити посебан извор. У том капацитету могу бити различити бунари и бушотине, опрема са специјалним пумпама за довод воде у кућу.
• За ефикаснију употребу извора, поред пумпе, потребно је инсталирати експанзиони резервоар за чување воде. Присуство таквог резервоара ће допринијети једнаком притиску у цијеви и одмах можете користити воду, без чекања да пумпа напуни сљедећи дио воде.

Обрати пажњу! Инсталација експанзионих резервоара такође смањује потрошњу енергије и повећава вијек трајања пумпе услед њеног раријалног укључивања.

• Коначно, морате размишљати о удобности.. У приватној кући, једини извор топле воде биће електрични, гасни или чврсти горионик, тако да када планирате комуникацију за овај уређај, потребно је обезбедити засебно место.

Пипинг у кући

У самој кући, такође, требате дизајнирати цјевоводе. Наравно, најбоље је ако су све потрошачке тачке смјештене што ближе улазној тачки, али то није увек случај.

Можда постоје две опције за планирање:

• Економичнији су такозвани серијски каблови. Из подизања поставили смо један контур који се одвијао по свим потрошачким тачкама, а испред сваке тачке вршимо бочну траку. Кроз везу дизалица повезујемо са системом за снабдевање водом, чиме чувамо и значајне количине материјала.
• Недостатак секвенцијалног усмеравања је нестабилност притиска: чим отворимо једну славину, остатак притиска пада на скоро нулу.
• Због тога се користи колектор (паралелно) ожичење. Колектор са више излаза је прикључен на постоље, а кругови топле и хладне воде повезани су са овим излазима - по један за сваку тачку потрошње. Цена таквог решења ће бити значајно већа, али у великим кућама вреди спровести само такву шему.

На крају, не заборавите на умиваоник. Типично, инсталација водоснабдевања се одвија паралелно са инсталацијом канализационе мреже, па обавезно узмите у обзир потребу за постављање цијеви за одводњавање.

Алати и материјали

Избор цеви

Када је наш пројекат спреман, требало би да одлучите које материјале ћемо користити за његово примјену у пракси. Пре свега, неопходно је одабрати одговарајуће цијеви, с обзиром да поузданост и трајност читавог система у великој мери зависи од њих.

Да би анализирали тренутно доступне опције, вреди проучавати следећу табелу:

Као што се види из табеле, различити материјали за водовод имају различите предности и мане. Међутим, често се користе полимерне цеви које се користе за самодложно постављање система или се производи комбинују: спољни део, постављен под земљу, је од ливеног гвожђа или густог укопченог полиетилена (ПЕКС), а унутрашњи део је од полипропилена или металне пластике.

Изабрали смо алате

Поред самих цеви, као и фитинга погодних за њих и вентила, требају нам и алати.

Ако с почетка до краја изградимо цео систем рукама, онда вреди купити:

• Штерборез или пунцхер за рад са дизајном лежаја.
• Пиле на метал или пластику (у зависности од цеви које ћемо поставити).
• Машина за заваривање (ако се планира монтажа трајних прикључака челичних цеви).
• Лемљење са лемљењем (односно, за бакарне цеви)

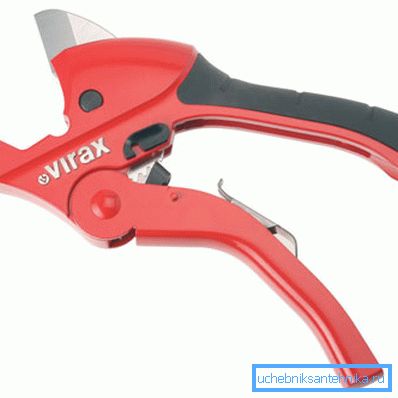

• Резач цијеви је посебан алат који ће олакшати процес уградње производа на величину.

• Лемљење за пластичне цеви или пресовање за пресоване арматуре.
• Сет алата за воду - подесиви и отворени кључеви, тримери за скидање ивица цеви итд.
• Ниво и рулет.
• Ручни алат.

Такође, немојте бити невини да бисте водили рачуна о расположивости довољног броја бртва и санитарних навоја. Уз помоћ ових делова обезбедићемо стезање тачака причвршћивања вентила.

Инсталација система

Отворена и сакривена заптивка

У овом одељку ћемо описати како направити водовод.

И почнемо са припремом базе на којој ће цеви бити инсталиране:

• Најјефтиније је отворено постављање. У овом случају, све контуре се постављају дуж зидова просторије и причвршћују на бази са стезаљкама. Фиксирање треба да буде довољно круто да би се спречило ненамерно померање цеви, али причвршћивачи не би требали пригушивати производ и деформирати га.
• Међутим, многим се не допада изглед водоводних цеви, па су зато у отвореним просторима постављени у дебљину зида. Да би то учинили, у грађевинском материјалу чине жлебове помоћу зида или перфоратора, фиксирају комуникације у њима и сијају преко жлебова помоћу малтера.
• Можете направити компромисно решење. У овом случају, све цијеви постављамо отворено, али сакривамо их иза декоративних кутија. Ово је посебно погодно ако морате да маскирају релативно малу површину, јер је остатак контура већ сакривен иза намештаја (на примјер, кухињска јединица).

Цевне везе

Сада је време да се разговара о стварној инсталацији водоводне мреже. Који год да изаберемо, цеви ће се у сваком случају повезати помоћу фитинга - равних спојница, лактова, кривина итд. Дизајн фитинга и начин његовог причвршћивања на цеви зависи од технологије инсталације.

Најлакши начин да то урадите је да монтирате водоводни систем на заварене арматуре или помоћу специјалних алата за метал-пластичне цеви. Размотрићемо обе ове опције у овом одељку.

Заваривање се користи за повезивање цеви од полимера:

• Производи сечени по величини, пажљиво чишћење ивица. Ако је ојачање метала део зида цеви, уклонимо га тако да се не смањи квалитет заваривања.
• Изаберите фитинг, пречник који одговара пречнику цеви и конфигурацији - задатак.
• Цев и прикључак који се причвршћују за млазнице лемилице за лемљење. Укључујемо лемилицу и загревамо делове толико колико је потребно за инструкцију (време зависи од дебљине пластике и снаге уређаја).
• Уклонити делове из млазнице и спојити, потискујући цев у монтажу без ротације. Средимо 30 секунди, након чега ослобађамо и дамо пластику за полимеризацију. Повезивање можете користити за пола сата - сат времена.

Обрати пажњу! Када уклањање материјала цеви не би требало да се држи млазнице, у супротном може доћи до проблема са везом. Ако пластични делови остају на лемљењу, то значи да је Тефлон премаз постао неупотребљив и радни елемент треба заменити.

Металне цеви се могу повезати помоћу прикључака разних дизајна.

Мање поуздана, али истовремено лакша за уградњу су стезна:

• Склопимо цев у величини и стављамо навртку и оковратник на његову ивицу, која ће причврстити конструкцију у монтажу.
• Уверите се да је цев завршио калибратором - то ће избегавати деформацију заптивних прстенова.

• Уградите прикључак у флау цеви, поравнајте стезаљку и затегните матицу док се не заустави. Знак на који смо ставили довољно напора је мала пукотина стезаљке.

Притисни спојници су поузданији, али њихова инсталација захтева вештине и специјалне алате:

• Фрагмент цијеви одрезан за величину калибрисан је пажљивим поравнавањем унутрашњег лумена.
• Поставили смо ивицу преклопне рукаве.
• Уградња се убацује у калибрирану млазницу, што додатно штити везу од корозије помоћу диелектричне заптивке.
• Поправите везу са специјалним клемама. За то је уметак уложен, чији пречник одговара пречнику цеви која је спојена.
• Ако смо учинили све у реду, онда овај носач треба да издржи радни притисак до 10 бара.

Према једном од ових метода, комплетан водовод добија се. После тога, морат ћемо само инсталирати вентиле и спојити вентиле и миксере, као и извести пробни рад. Ако у зглобовима нема цурења, онда смо учинили све у реду!

Закључак

Сви могу опремити систем водоснабдијевања властитим рукама, али само онај ко проведе вријеме и темељно испитује све аспекте предстојећег задатка успеће да обезбеди да систем има дуг животни вијек. Можете сазнати више о карактеристикама цијеви за самољепљење гледајући видео у овом чланку.
