Електрични водени вентил са сензором цурења

Електрична славина са сензором цурења помаже у спречавању таквих проблема као што је поплава кућишта. Стога су такви уређаји недавно постали прилично популарни међу становницима станова и кућа. У наставку ближе погледамо шта је сличан систем и како је монтиран.

Принцип рада

Данас постоје две врсте сензора:

• Жични уређаји који се повезују са контролером користећи жице;
• Бежично - пошаљите радио сигнал контролору.

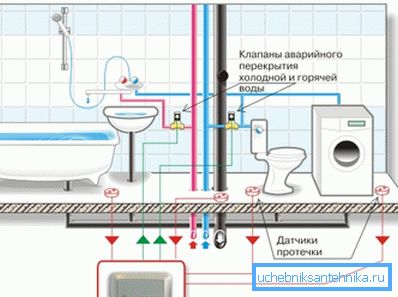

У сваком случају, шема система је следећа:

• Када је сензор уроњен у воду, његови полови се затварају, због чега уређај шаље сигнал регулатору.
• Затим, регулатор преноси електрични импулс на водени вентил са електричним погоном који искључује довод воде.

Не треба више од петнаест секунди да се затвори вентил након покретања сензора. Да бисте наставили снабдевање водом, потребно је притиснути посебно дугме које се налази на кућишту електричног погона. Систем који је компетентно инсталиран гарантује заштиту од изненадног цурења водовода или система грејања.

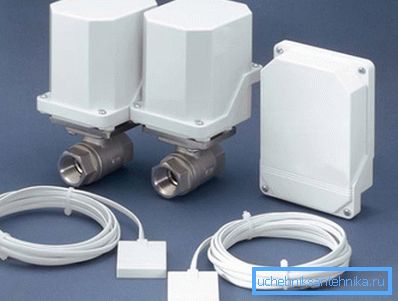

Од чега се састоји систем

Дакле, са принципом система који смо прочитали. Сада бисмо ближе погледали карактеристике елемената чији се састоји.

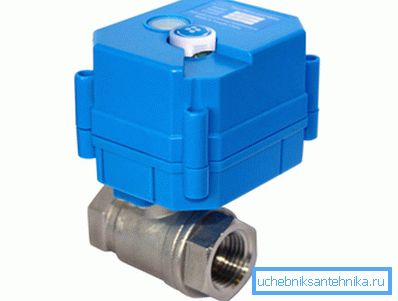

Електрични кран

Овај уређај је вентил у облику кугличног вентила са електричним погоном. Разлика од механичког кугличног вентила је само у томе да положај блокирајућег елемента није регулисан ручицом, већ електричним мотором.

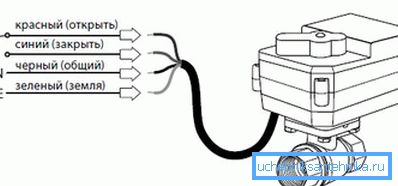

Савјет! Тешко је уградити куглични вентил са електричним погоном својим рукама, пошто је прикључен преко прикључне кутије са напојним каблом ПВС3к0.5. Због тога је овај посао боље поверити специјалисту.

За заптивање прикључка механизма за закључавање помоћу електричног погона, заптивни прстенови су укључени у комплет уређаја. Као правило, они су направљени од легура који су отпорни на хабање и загађење. Сам елемент кочнице је обично направљен од нерђајућег челика и одликује га добра издржљивост.

За производњу тела уређаја могу се користити следећи материјали:

• Ливено гвожђе;
• Бронза;
• Нерђајући челик или друге металне легуре.

Треба напоменути да се електрични погони могу дизајнирати за различите напоне, најчешће у разматране сврхе, користе се куглични вентили са 24В ДЦ и 12В ДЦ електричним актуатором.

По правилу, поставите електрични погон на куглични вентил 1 - 2 инча, 1 инч и? инчни пречник. Често уређаји не само да блокирају проток воде, већ и дају звучни или светлосни сигнал.

Савјет! Пре кугличних вентила, препоручљиво је користити филтере за пречишћавање воде. У овом случају, њихов живот ће се повећати.

Испод су друге карактеристике које имају кугличне вентиле са електричним погоном за кућу:

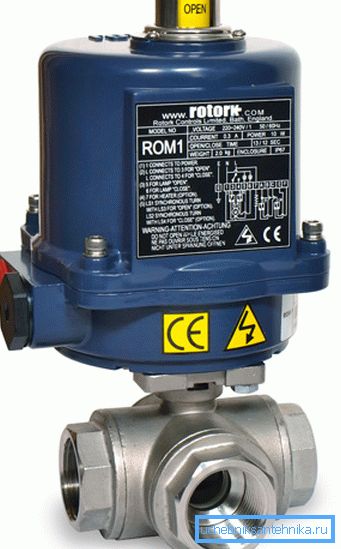

Савјет! Ови вентили се могу користити не само у водоводним системима, већ и грејању. Штавише, тространи вентил са електричним погоном за грејање омогућава не само блокирање протока хладњака, већ и да га преусмери, на пример, од радијатора до обилазнице.

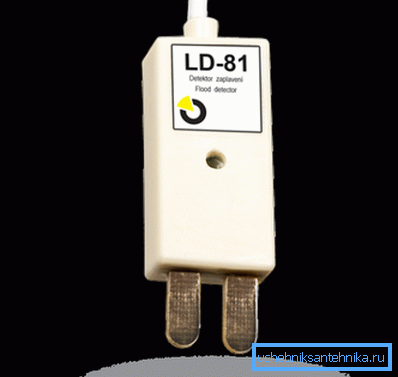

Сензор цурења воде

Монтирају се на местима где постоји највећа могућност цурења:

• Машине за прање веша;
• Ванн;
• Близу судопера;
• Туш кабине, итд.

Као што је поменуто горе, када вода улази у сензор, он шаље сигнал регулатору. Ови уређаји морају бити повезани на безбедан извор напајања, тако да ако случајно додирнете плоче, нећете доћи до струјног удара.

Обрати пажњу! Произвођачи препоручују свака три месеца да обришу плоче уређаја помоћу влажног сунђера. Ова операција се изводи као профилакса и проверава перформансе система.

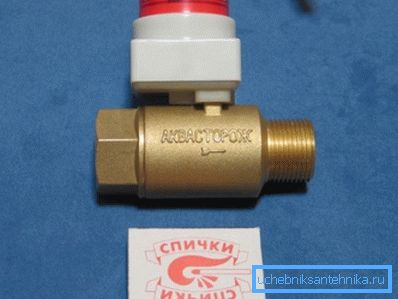

На продају можете пронаћи сензоре страних и домаћих произвођача. Цена последњег је нижа, а квалитет није инфериоран са страним аналогијама.

Контролер

Овај уређај врши неколико функција:

• Он обрађује сигнал од сензора;
• Даје напон електричном кугличном вентилу;
• Обезбеђује снагу сензора;
• Пружа звучни и светлосни сигнал.

Контролер се може налазити на било ком приступном месту где вода не може да стане на њега. Број елемената у систему може бити различит, зависно од карактеристика његове инсталације.

Могућности инсталације

Пре инсталације система потребно је направити изглед свих елемената. Затим, у складу са шемом, морате осигурати да је дужина прикључних жица довољна.

Сама инсталација се обавља у следећем низу:

• Означене области локације, дизалице, сензори и контролер.
• Према шеми постављене жице.
• Црасх лопте.
• Инсталирани сензори.
• Повежите контролере.

У наставку погледамо неке од ових операција.

Убаците куглични вентил

Овај уређај је инсталиран на доводу цевовода након ручних вентила. Строго је забрањено користити куглични вентил за електрични погон умјесто вентила на улазу.

Као што је већ поменуто, инсталација самог уређаја најбоље препушта стручњацима. Истовремено морате одмах обезбедити непрекидну моћ.

Инсталација сензора

Сензор се може инсталирати на два начина:

• Подна монтажа - подразумева уметање сензора у подну облогу у областима где се вероватно акумулира вода у случају цурења. Контактне плоче у овом случају доводе се на површину тако да су подигнуте до висине од неколико милиметара. Жица на уређај се врши у валовитој цеви.
• Подна монтажа - уређај се поставља на површину пода са контактним плочама доле.

Инсталација контролера

Напајање контролера се испоручује из кућишта за напајање. Нула и фаза су повезани са уређајем према шеми.

Упутство за инсталацију овог уређаја је следеће:

• Први корак је направити рупу у зиду за разводну кутију.
• Затим морате прорезати жлебове за жице за напајање од локације уређаја до кућишта за напајање, као и за сваки куглични вентил и сензор.
• Затим, монтажна кутија је инсталирана на месту припремљеном у зиду и регулатор је фиксиран у њему.
• Након тога морате уклонити предњи поклопац уређаја и спојити све жице према дијаграму.
• На крају рада потребно је заменити предњи поклопац регулатора.

Ако је систем исправно монтиран, након укључивања, индикатор на контролеру почиње да светли. У случају цурења, боја индикатора се мења од зелене до црвене, а звук звучи. Истовремено кран блокира снабдевање водом.

Овде су, можда, главне тачке инсталирања система заштите од поплава.

Закључак

Моторизовани куглични вентили са сензорима цурења су корисни проналасци, јер избегавају низ озбиљних проблема повезаних са поплавама. Једина ствар коју требате правилно инсталирати систем и тестирати његове перформансе.

Са видеа у овом чланку можете добити више информација о овој теми.
