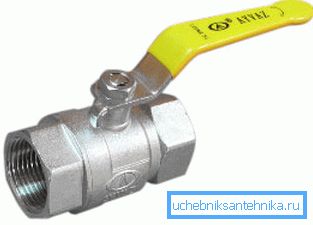

Гасни куглични вентил: карактеристике дизајна
Гасовод је нужно опремљен са заустављачима. Неопходно је за могућност изолације хитних подручја или подручја којима је потребна поправка. Најбоље је данас да се носим са овим задатком лоптасти вентили за гас, о чему ће бити дискутовано у овом чланку.
Технички опис
Прва ствар коју треба узети у обзир је уређај кугличног вентила.

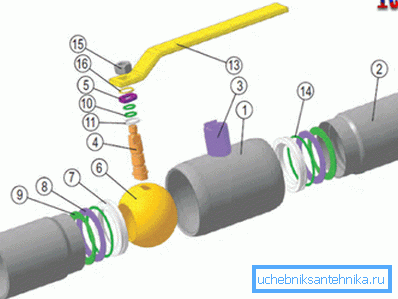

Структура
| Ознака на слици | Име |
| 1 | Кабинет део. Најчешће се налазе у бронзи или челику. |
| 2 | Прикључна цев. Може бити навојем или заваривањем. |
| 3 | Део грла. Прођите кроз залиху. |
| 4 | Повезивање шипке Повезује ручку и лопту. |
| 5 | Ограничења за прање. |
| 6 | Затворена лопта. Директно врши затварање и отварање проласка. |
| 7 | Саддле. Положи лопту на право место. |
| 8 | Подршка за звоно. Држи седло. |
| 9 | Пролеће. |
| 10 | Заптивни прстен. |
| 11 | Прстен. |
| 12 | Прирубница. |
| 13 | Руковати. |
| 14 | Печат седишта. |
| 15 | Закључавање матице. Држе ручку. |
| 16 | Затварач. |
Принцип рада

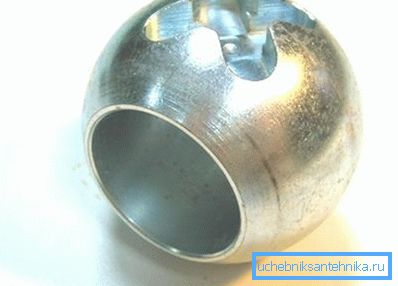

Најважнији и главни дио дотичног гасног вентила је кугла за затварање, која има скоро рупу једнаку пречнику прикључне цеви и повезана је са прекидачем ручице штапа.
Упутство о функционисању таквог механизма је основно:
- Човек са благим покретом руке претвара ручку на 90 степени.
- Залиха преноси овај захтев лопту.
- Зид се мења у рупу, стварајући лак приступ.
Савет: није препоручљиво да се дршка постави у полу отвореном положају, јер то знатно повећава хабање структуре.
Предности
Куглични вентили за гасовод имају читав низ позитивних аспеката:
- Релативно ниска цена. Остварено захваљујући једноставности дизајна, елиминишући коришћење скупих компоненти.

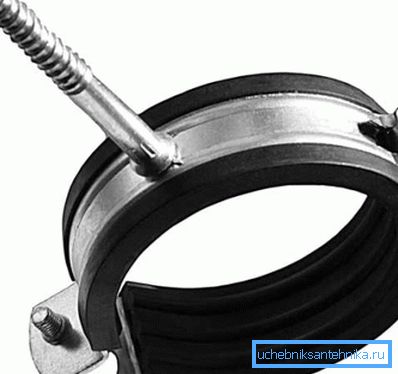

- Мала тежина. Не доводи до теже изградње цевовода, што му омогућава ограничење на стандардне сидрење цеви.
- Висока поузданост. У производњи материјала користи се само велика чврстоћа.

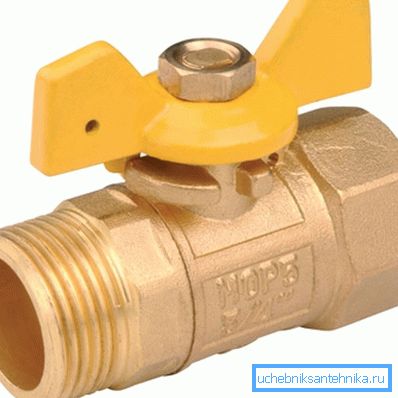

Савет: Препоручује се да изаберете крански материјал у зависности од окружења у којем намеравате да га користите. На пример, месингани модели савршено ће се носити са процесима корозије, а челични ће издржати снажнија механичка оптерећења.
- Велика брзина и једноставна употреба руком. Довољно је обавити кратак спој дршке да бисте променили положај од "отвореног" до "затвореног" и обрнуто.
- Нема потребе за одржавањем. Такви вентили и фитинги могу се безбедно уградити на тешко доступна места.
- Висока густина прекривања протока. Затворени положај дизалице обезбеђује комплетно заптивање цевовода.
- Могућност уградње чак и под водом. Истовремено, продирање течности у систем потпуно је искључено.
- Мала величина. Дозвољавају производу да се не истиче на позадини самог цијеви и поједностављује његову инсталацију, коју лако изведу 1-2 особе.
- Атрактиван изглед. Једини привлачни детаљ је дршка, која се може направити у облику лептира или издужене полуге. У сваком случају, техничка јединица изгледа прилично естетска.
- Једноставна инсталација. Можда и навојем и заваривањем.
Технички подаци

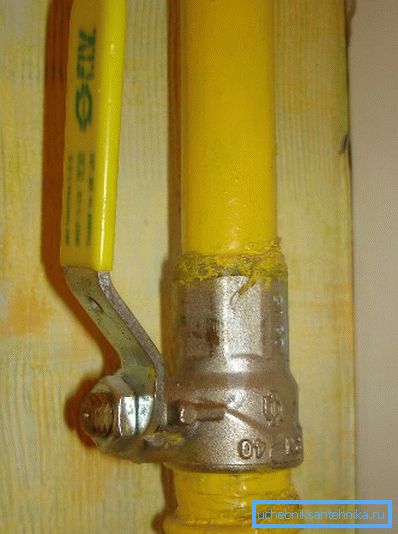

Хајде да анализирамо параметре класичног модела за инсталацију на кућном гасоводу:
| Параметар | Значење |
| Секција | 1,5 цм или? један инч |
| Број окрета на навојној конекцији | 6-7 |
| Индикатор тезине | Класа А |
| Издржи притисак | Не мање од 6 МПа |
| Дозвољена температура | Од -20 до +130 степени Целзијуса |
| Материјал тела | Брасс бренд ЛС-59-2 |
| Тип ручке | Буттерфли |
| Кохлер рукује | Жута у складу са правилима означавања цевовода |
| Материјал заптивки | ПТФЕ |
| Прикључак са навојем за манометар | Г? / Г? |
| Врсте прикључака са навојем | Унутрашња спољашња и унутрашња унутрашња |
| Висина производа | 5,8 цм |
| Дужина са ручком | 6,7 цм |
| Дужина тела | 6,7 цм |
| Спољни пречник | 3.3 цм |
Могуће варијације
Такође треба напоменути да се вентили са лоптастим плиновима могу разликовати између себе у неким посебностима, и то:
- Када је могућа поправка. Постоје сложени и све заварени узорци.

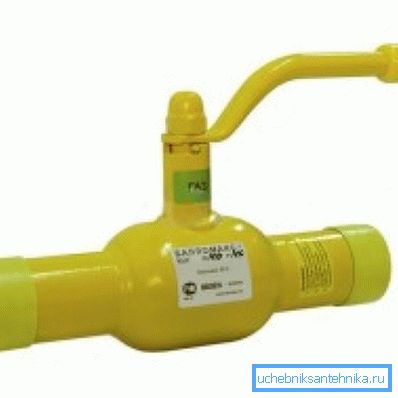

Савет: ако инсталирате кран на неприступачном месту, боље је изабрати све заварени производ са завареном прикључном цевом. Стога ћете постићи максималну запремину, што је неопходно са условима тешког одржавања у будућности.
- До долине. Куглични вентили могу да буду пуни и непропуштени.
Поред тога, постоје модели који имају електрични погон који вам омогућује аутоматизацију процеса затварања и отварања.
Закључак
Гасовод мора бити опремљен поузданим дизалицама у случају да је неопходно изоловати појединачне делове. Конкретно, ово се односи на тачке прикључивања на уређаје за гас, као и на хитне опасне зоне. Најбоља опција је куглични вентил захваљујући високој поузданости, једноставности рада и многим другим предностима (погледати и чланак Зашто инсталирати Маиевски кран у грејне системе).
Видео у овом чланку ће вам пружити додатне информације које су директно повезане са представљеним материјалима. За уређење гасовода одаберите само најбоље компоненте.
