Један од елемената регулационог вентила је игличасти вентил. Са тим је могуће контролисати проток воде и гушење пара. Опрема се обично уграђује на помоћни гасовод, где притисак не прелази 9,8 МПа. Кран - регулациони уређај за закључавање, представља неку врсту цевовода. Кретање блокирајућих елемената се одвија паралелно или узвраћује до протока радног медија.

У фото-игличном вентилу у секцији

Опште информације

У игличном вентилу вретено је покретни елемент. Затезан је у навој фиксне матице, постављеног у јарем или на поклопац.

Уређаји су доступни у различитим типовима, разврстани су у:

  1. Искључивање, регулисање и балансирање - функционално.
  2. Директни проток, кроз пролаз и угао - посебан дизајн.
  3. Игла и диск - преко елемента закључавања.
  4. Вијци и кутија за пуњење - заптивни поклопац са вретеном.
  5. Даљине и подводне нити - локација потисног орахова.

.

Грејна славина типа игле

Произведе се преко 100 врста дизалица које се деле према њиховој намени:

  • игла;
  • регулисање притиска;
  • схут-офф.

Њихова цена зависи од материјала и величине.

Користити игличасти вентил

  1. Уређај има механизам за закључавање за манометар, монтира га на цевовод испред манометра, који вам омогућава да га искључите када је потребно и чистите.
  2. Такође је неопходно да би се аутоматски могао искључити проток, ако се веома осетљиви елементи манометра разбију.

Савет: Поставите игличасти вентил на цевовод за повезивање, искључивање и чишћење манометра.

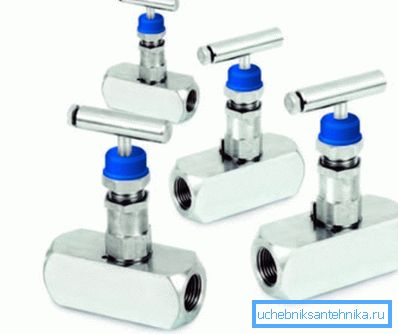

Високотлачни вентил СХНВ 100 серије
  1. Вентили - вентили за регулацију запирања, који се користе за спречавање појаве воденог удара у цевоводним системима. Појављују се с врло брзим отварањем и затварањем вентила.
  2. Упутство препоручује коришћење уређаја у цевовитим водовима са дугим дијеловима, што омогућава избјегавање оштрог прекривања протока, што може довести до уништења цјевовода.
  3. Дизајн уређаја омогућава издржавање високог притиска, достизање до 220 атмова и глатко подешавање протока течности, пара или гаса.

Савет: користите вентил овог типа у свакодневном животу за опрему и цевоводе који покрећу гас, воду и друге течности.

Карактеристике и предности

Опрема има неколико веома важних карактеристика:

  • ручна контрола;
  • прикључак на цевовод са заптивањем сочива користећи прирубницу;
  • спојни манометар;
  • затварање вентила када су компоненте растварача прекинуте.

Игличасти вентил се користи за регулацију сопственим рукама у постепеном периодичном току радног медијума, укључујући и грејни медиј у систему грејања.

Има три положаја:

  • затворен;
  • делимично отворен;
  • потпуно отворена.
Вентил из нерђајућег челика
Предности уређаја
  • режим рада је дугачак;
  • велика чврстоћа ако је материјал отпоран на корозију;
  • подешавање протока је глатко;
  • радна температура - 20-200 ° Ц;
  • способност издржавања високог притиска до 220 атм;
  • једноставност дизајна, уређај брзо схвата да замени истрошену заптивну маску.
Недостаци
  • не може се користити у прљавој води;
  • једнострана хранива;
  • имају високу хидрауличну отпорност;
  • велика конструкциона дужина.

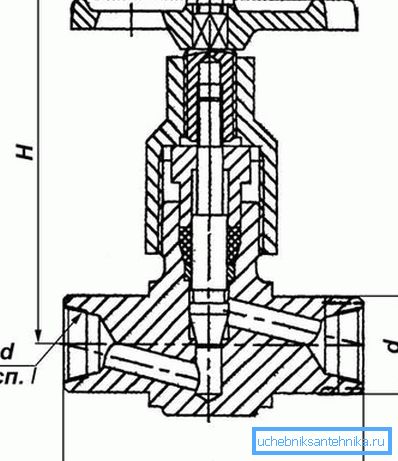

Цртежи игличног вентила типа закључавања

Избор игличног вентила

Приликом одређивања модификације опреме, неопходно је одредити гдје ће се примјењивати и за шта.

Вентили су направљени од различитих материјала, укључујући:

  • челик;
  • ливено гвожђе;
  • ковано гвожђе;
  • нерђајући челик;
  • месинг.

Вентил, направљен од нерђајућег челика, има анти-корозивне особине и користи се као уређај за блокирање регулације у агресивном радном окружењу. Уз помоћ могуће је блокирати проток, обезбеђујући поузданост и заптивеност вентила због игле елемента. (Погледајте и чланак Уређај миксера за лавабо: функције.)

Приликом избора уређаја, узети у обзир и подручје и индустрију у којој би требало користити:

  • уље;
  • хемијски;
  • храна;
  • комуналне услуге;
  • снабдевање водом и снабдевање топлотом, у цевоводе са различитим гасовима и течностима.

Да бисте утврдили тачну крану која вам је потребна, узмите у обзир за који средство треба да се користи и од ког материјала треба направити. Посљедње се одликују по својим карактеристикама, отпорности на корозију, радној температури и цијени.

На пример:

  1. Сиво ливено гвожђе је погодно за мање важне области и водоснабдевање.
  2. Бронза - за корозивно окружење, отпорна је на рје.
  3. Угљични челик је издржљив и поуздан, користи се у срединама под високим притиском.
  4. Кром-молибден челик се користи у топлотним постројењима због високих карактеристика отпорних на топлоту.
  5. Нерђајући челик и отпоран на топлоту никал, са високим степеном отпорности на корозију.

Савет: можете користити игле вентиле ових материјала под притиском од 0,5-70 МПа.

Такође постоји иглични уређај за исправљање сопствених руку.

Зашто користити игличасти вентил

  1. У системима водоснабдевања и грејања дугачке дужине ради глатког заустављања протока течности, што омогућава избјегавање опасних и непријатних тренутака.
  2. Уређаји се не могу користити када се други вентили и вентили већ користе у систему цевовода.
  3. Дизалице се монтирају на цевоводе и имају дуг вијек трајања.
  4. Пре него што изаберете уређај, препоручујемо да одредите потребни пречник, као и материјал који користите.

Закључак

Употреба игелних вентила омогућава вам да успоставите стабилан рад цевовода и других система. Појавила се поуздана заштита од многих хитних случајева. Видео у овом чланку ће пружити прилику пронаћи додатне информације о горе наведеној теми.
