Где и како се користи славина за високи притисак

09-05-2018
Снабдевање водом

Запорни вентили за рад са високим притиском (ВД) различитих радних медија - течности, укључујући агресивне, гас, морају гарантовати поуздан рад индустрије. Водеће мјесто на овом списку заузима гориво и енергетски комплекс. Главна разлика између таквих уређаја је очување свих потребних перформанси у распону од 10-80 МПа. Данас посматрамо шта представља конус високог притиска и куглични вентил, као и додир на друге сличне уређаје.

У фото-стоп вентилима за прирубнички ВД цевоводе

ХП Стоп Валве

Овакви вентили укључују уређаје који су у могућности блокирати проток медија због узвраћања помака блокирајућег елемента, који се креће праволинијски на површину кућишта дуж центра осовине. То је вретено, које је навртано у навој ножице причвршћене на месту. Његова локација је у поклопцу или јараму (прочитајте и чланак Куглични вентил ДН15: уређаји и инсталационе карактеристике).

Радни навој је потопљен или спољашњи, има само-кочење, што омогућава вретену да остаје у средњем положају, а постојећи притисак протока радног медијума неће имати никакав утицај на уређај за закључавање. Дизајн кућишта вентила може бити:

Директни ток Користи се у случају када је немогуће смањити проток на утичници.
Мешање Користи се за одржавање одређене температуре мешањем два медија.
Радна опрема Прилично честа опција. Инсталирана је на равном делу цевовода. Главни недостатак је зона стајаће течности.
Угао Дизајниран за повезивање правокутних елемената цевовода.

Размак ротирајућег вретена и поклопца може бити од меха или типа пуњења. Конвенционално - вентили са затварачем дијафрагме могу се такође сматрати вентилима.

Карактеристике уређаја

Недостаци запорних вентила:

  • висок ниво отпорности у хидрауличном плану;
  • немогућност употребе у вискозним, изузетно прљавим течностима;
  • једносмјерни вентил.
ВД запорни вентил на самом себи

Захваљујући постојећој модернизацији постојећих уређаја ове врсте, могуће је значајно смањити утицај негативних фактора на квалитет рада, а истовремено повећати предности уређаја:

  • непромењене перформансе при високим падовима притиска;
  • мали потез закључавајућег елемента за потпун преклапање;
  • инструкција дозвољава уградњу на цев у погодном положају за одржавање;
  • мале укупне димензије и тежина.

Дизалице високог притиска

Такви вентили су пројектовани за рад у цевоводима у којима притисак прелази стандард. Дакле, елемент за закључавање у овом случају има повећану снагу, са најприкладнијим методом преклапања, отварајући проток радног медија. Користите 2 типа лоптасти вентили ХП.

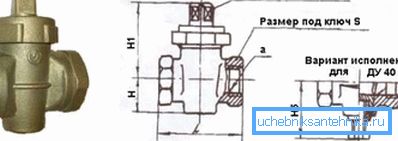

Вентили за заустављање коничног типа

Коничан

  1. Затварач служи као блокирајући елемент у овој конструкцији.
  2. Главна предност уређаја је ниска цена делова и једноставност.
  3. Овај тип конструкције се не користи за потпуно или делимично преклапање протока медија у цевовинама великог пречника, као и где су притисак и агресивност превисоки. Због тога, конусни КВД се не често користи у гасној, металуршкој и нафтној индустрији.

Лопта

У овом случају, елемент за блокирање је лопта која се врти око осе. Овај дизајн подразумева високу тезину, једноставност рада, поузданост и дуг век трајања уређаја.

Због ових квалитета, ВД дизалице овог типа користе се за широк спектар пречника цеви. Могу се користити и за услове када температура прелази + 200 ° Ц и за агресивне медије.

ХП лоптасти вентили

Главни потрошачи производа су:

  • енергија;
  • хемијске, нафтне, гасне и металуршке индустрије;
  • комуналне услуге.

Савет: за цијеви малих промјера, уређај се инсталира помоћу дотока или спојнице.

Када је неопходно искључити проток у цевовод великог пречника, вентили се повезују заваривањем или кроз прирубницу. Отворите и затворите елемент за закључавање кроз диск јединицу.

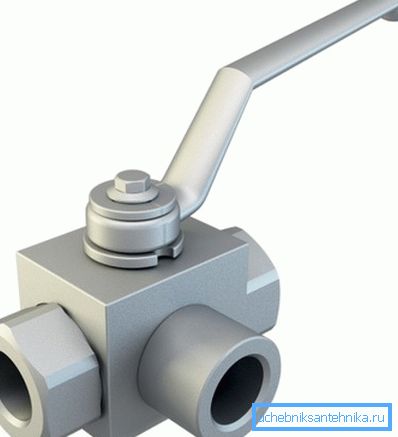

Троделни вентил

Захтеви за ХП вентиле

Материјали који се користе за производњу таквих производа морају бити у складу са радним цртежима. Сви делови не смеју имати дефекте који могу утицати на њихову густину и поузданост током рада. Током производње, фазе штанцања, ковања, ливења морају бити подвргнуте недеструктивном тестирању помоћу радиографије, ултразвучног скенирања или еквивалентне методе.

Тело млазница и прирубница мора имати метричку нит са великим тлаком, поље толеранције од 6 г, што одговара ГОСТ 16093. Навојне шупљине су заобљене.

Савјет: темељито млетите све заптивне површине.

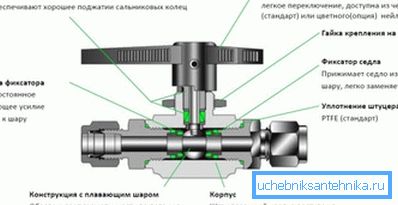

Дизајн кугличног вентила ВД

Не би требало дозволити било какав облик дефекта који би могао да утиче на поузданост и чврстоћу печата.

Може бити:

  • судопер;
  • цепање, фистула;
  • пукотине, ризика и заласка сунца.

Забрањено је коришћење ВД цевовода (преко 35 МПа) за корозивне течности и гасне прирубнице са глатком заптивном површином и фитингима од ливеног типа. Гарантовани век трајања ВД арматуре мора бити 25 година или више.

Закључак

Горе су узети у обзир - вентили ВД, његове карактеристике, као и вентили, који се користе у овом случају. Такође сте сазнали који су захтеви постављени на уређају ове врсте и које функције треба да имају (погледајте и чланак Радијаторски вентил - све што вам је потребно да знате о овом вентилу и регулационом вентилу).

Видео у овом чланку ће пружити прилику пронаћи додатне информације о горе наведеној теми.
