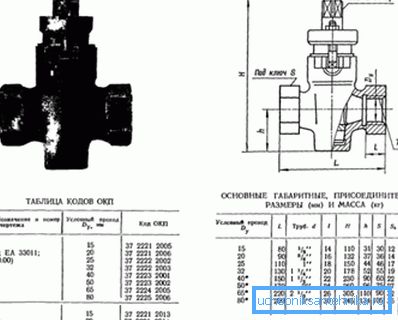

Сврха овог чланка је сазнати који државни стандарди регулирају производњу вентила. Упознаћемо неколико тренутних ГОСТ-а и проучити њихове основне захтеве. Па иди.

Листа

Почнимо са кратком списком докумената са којима морамо контактирати.

• ГОСТ 25809-96 Посвећен је типовима и величинама произведених мешалица и славина.

Занимљиво је да се увожени водовод такође углавном уклапа у граничне димензије које дају стандард, једноставно зато што његове препоруке проистичу из карактеристика људске анатомије.

• ГОСТ 21345-2005 описује општи технички услови за производњу кугличних и плочастих дизалица. Уз одређене резерве: они су пројектовани за цевоводе са притиском до 250 атмосфера и не могу се користити у посебним условима (у нуклеарној енергији, приликом транспорта корозивних течности итд.).
• ГОСТ 9544-2005 садржи норме заптивања за вентиле и класификује их у складу са класи стезања.
• ГОСТ 10944-97 садржи техничке услове за производњу регулационих дизалица (удара, три-пролаза, итд.).

ГОСТ 25809-96

Означавање

Стандард, између осталог, поставља стандарде за означавање славина и миксера. У етикетирању треба користити следећу нотацију:

Упутства за читање етикете су једноставна и једноставна.

Ознака укључује:

1. Тип санитарног уређаја (Цм или Цр).
2. Низ порука.
3. Упућивање на стандард.

Дакле, СМ-МДТСБА ГОСТ 25908-96 је класична кухињска славина: дизајнирана је за прање, опремљена са два славина, цеви се постављају кроз једну централну рупу, тело славине је причвршћено за саму умиваоник, излив је опремљен аератором.

Захтеви

Нећемо дати све могућности за производњу славина и миксера с основним димензијама које обезбеђује стандард: они који су заинтересовани могу се независно упознати са својим пуни текст.

Изаберите само кључне тачке.

• Облик трупа, палца, гангера и прекидача није регулисан стандардом и одређује се радним цртежима.
• Зидне миксете треба да имају средишно растојање на подлози, једнако 100 или 150 мм.

Међутим: у пракси, сви домаћи производи који се могу наћи на тржишту производе се са средишним растојањем од 150 мм.

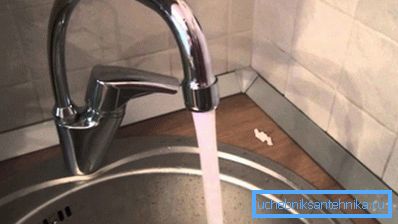

• Гандер треба да се испоручује са аератором, исправљачем (кратким вертикалним пресеком који спречава прскање воде у правцу ивице судопера) или се избацује.

• Централне миксере могу се израдити помоћу ливеног чепа или флексибилног лива.

Напомена аутора: сада скоро да нема продаје глумаца, што је добра вијест. Замена миксера за тее - божићно дрво са својим рукама повезано је са дјелимичном демонтажом челика за воду, веома је напорно и траје најмање сат времена. За поређење - миксер на цревима се мења за 15 минута са два дима.

• Навоји за повезивање црева за туширање на тело славине и заливање морају бити величине Г1 / 2 (пола инча), за гус - Г3 / 4 (три четвртине инча).
• Бочне славине треба да буду у могућности да се монтирају на отворе у умиваоник и умиваонике величине 34 мм.

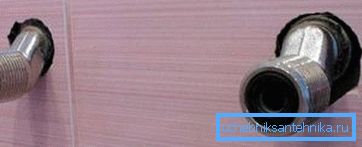

• Делаиерс (еццентрицс фор инсталлатион оф фауцет моунтед он а валл) муст хаве ан еццентрицити оф 3 мм. Он компензује одступања од постављања цеви са стандардног растојања средишта. Поред тога, облик косара треба да дозволи њихово извртање: они су испоручени са испупчењима унутар или иза лица.


• Миксери морају бити испоручени комплетно, са комплетним сетом црева и бртвила.

ГОСТ 21345-2005

Стандард има статус међународног: усвојен је на територији 12 држава бившег СССР-а. Потреба за замјеном ранијег постојећег ГОСТ 21345-78 настала је због разлога претежно организацијских него технолошких: куглични вентил према ГОСТ 21345-78 нема никаквих озбиљних структурних разлика од својих савремених колега; дизајн плутних вентила није протеклих било каквих фундаменталних промјена у последњих пола века.

Шта треба бити плутајући или куглични вентил према ГОСТ 21345-2005?

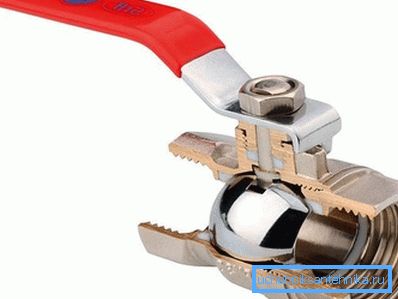

• У пуном дизаличном крану, ефективни пречник не може бити мањи од 95% пречника улазне млазнице величине до ДН350 и не мање од 92% величине ДН400 и више. Ефективни пречник вентила са суженим пролазом је усклађен са потрошачем.

Важно: савремени куглични вентили привлаче, између осталог, минималну хидрауличну отпорност. Ускочени пролаз смањује ову предност у односу на плутовину и вијчане вентиле на минимум.

• Номинална величина вентила у складу са ГОСТ-ом треба да одговара следећој табели:

• Пре монтирања дизалице, сви његови делови морају бити очишћени од прљавштине.
• Третирање површина утикача и кућишта прикључног вентила мора бити прекривено мазивом без киселине.
• Затезана жлезда може ући у утор са максимално 30% своје висине (не мање од 2 мм).
• Приликом склапања тела на шипке, што је типично за велике пречнике, ГОСТ на кугличном вентилу захтијева да се крајеви клинова испадну из матица најмање једним окретом нити. Чепови се увлаче у кућиште док се не заустави.

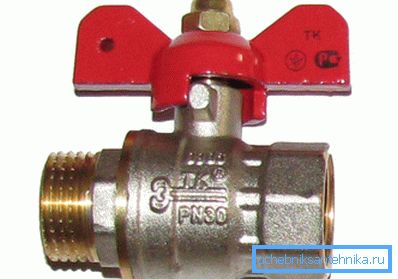

• За екстремне позиције дршке треба обезбедити ограничења.

Узгред: плутоване славине без ручица немају и не могу имати у принципу.

• Кран се може испоручити делимично демонтиран, са ручком уклоњеним или мењачем (за производе великог пречника). Уклоњени делови пакују се у исти контејнер.

ГОСТ 9544-2005

Како је куглични вентил класификован према ГОСТ 9544-2005? Који су захтеви за чврстоћу своје капије?

Почнимо са методом тестирања. Изводи се на једноставан и транспарентан начин: елемент вентила је херметички причвршћен за цевовод одговарајућег пречника, након чега се ствара радни притисак у њему. Гасни вентили се тестирају помоћу компримованог ваздуха; За контролу цурења, вентил се поставља у воду.

Време држања са контролом гњечења мора бити у складу са следећом таблом:

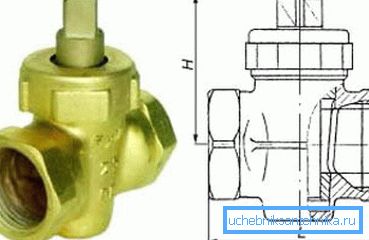

Занимљиво је да је плута или куглични вентил према ГОСТ 9544-93, замењен ГОСТ 9544-2005, тестиран зависно не само од пречника, већ и од врсте печата. За метално-металне и неметалне заптивке, трајање теста варира.

Како су додијељене херметичке класе? Дајте табели распореда класе у зависности од запремине цурења при различитим номиналним пречницима елемента вентила.

Напомињемо да је класа А додељена у одсуству видљивих цурења.

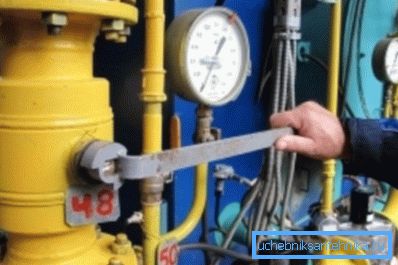

Корисно је: за све врсте савремених кугласти вентила, типична класа стезности је А. У исто време њихова цена је приближно једнака, а често нижа од трошкова плуте, вентила за заваривање, челика и вентила од ливеног гвожђа. Утицај таквог сета квалитета на преференције купаца је прилично предвидљив: друге врсте вентила и фитинга се брзо излазе из масовног водовода.

ГОСТ 10944-97

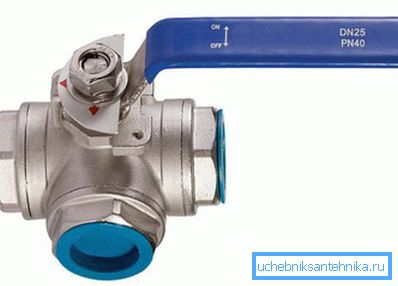

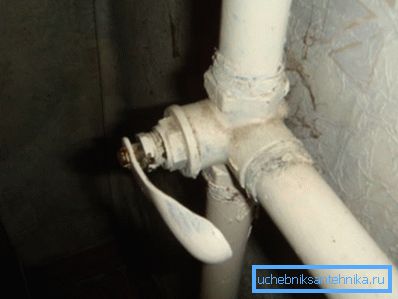

Овај ГОСТ за тросмерни вентил, чок и друге регулационе вентиле за грејање такође има међународни статус; међутим, усвојен је само у осам бивших синдикалних република. Истакните главне одредбе документа.

Стандард се примењује на регулацију и блокирање протока славина за хладјење, који остаје употребљив на температурама до + 150 ° Ц и притиску од најмање 10 кгф / цм2. Описује све главне типове прикључака који се користе у грејању - вијчана, плута, лоптасти вентили и душице (регулациона јединица чија је покретна клипна игла).

Означавање производа одређује:

1. Тип крана. Дакле, слово Б означено је завртњем вентила, словом П - плута, В - лоптом и Д - заглавком.
2. Функционалност Овде је листа симбола:
3. КРТ - тространо кранско регулисање.
4. КРП - регулира врата.

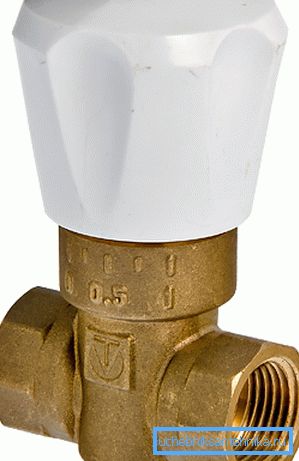

5. КРД - регулација двоструког подешавања.

• КРМ - склоп за регулацију дизалице.
• КЗ - стопцоцк.

У затвореном положају, регулациони вентили не смеју пролазити више од 20 цм3 / мин за величину ДН15 и 30 цм3 / мин за ДН20 при паду притиска преко вентила од 10 кгф / цм2.

Ако је славина универзална и погодна је само за монтирање на десној или левој страни, додатно је обележена словима П или Л.

Минимални пробни притисак који морају да одржавају сви стандардни вентили који одговарају стандардима је 15 атмосфера.

Спољне површине дизалица су олакшане (очишћене од оксида и скале).

1. Угао између оси навоја треба да буде 90 или 180 степени са прецизношћу од једног угла од једног степена.
2. Време до отказа (посебно, без затезања жлезде) не би требало да буде мање од 1000 циклуса.
3. Материјал и дизајн дршке треба да спречавају загревање изнад + 40 ° Ц током читавог опсега радних температура.
4. Уређај треба да има ограничења кретања ручке у екстремним положајима. У овом случају, дизајн ограничења треба искључити промјену њиховог положаја у условима живота.
5. По производњи дозвољена је употреба следећих материјала:

• Месинг - за тело и затварач.
• Флуоропластика - за заптивање зглобова.
• Ручице - од полипропилена, полиамида и полистирена са челичним језгром или уграђеним деловима.

Налепница на кућишту треба да означава логотип произвођача, номинални пречник и максимални радни притисак, као и вентиле и шахтове за вијке - правац протока течности за хлађење. Кут је означен конвексним или депресивним фонтом.

Закључак

Надамо се да ће наше познавање тренутних регулаторних докумената бити корисно за читатеље. Видео у овом чланку традиционално садржи додатне материјале о темама о којима расправљамо. Успехи!
