Инсталација система водоснабдијевања и отпадних вода: од

Који материјали могу изводити инсталацију водовода и санитарије у стану или приватној кући? Шта би требало да буде пречник цеви? Којим нагибом поставити канализацију? У чланку ћемо покушати пронаћи одговоре на ова и нека друга питања.

Избор материјала

Да започнемо, запамтите које опције модерно тржиште може понудити.

За водоснабдевање се користе:

• Црни и поцинчани челик.
• Валовано нерђајући челик.
• Метална пластика.
• Бакар.
• Полиетилен.

Да разјаснимо: због ниске отпорности на топлоту (не више од 60-70 степени), полиетилен се користи само на хладној води.

• Цросслинкед полиетилен. Међусобне везе између молекула полимера значајно мењају физичке особине: могу се инсталирати грејање и водоводна топле воде.
• Полипропилен.

Избор између њих је прилично двосмислен; међутим, аутор би се усудио да препоручи валовиту нерђајућу цев за мреже централизованог спремника топле воде и ојачаног полипропилена за систем водоснабдијевања са сопственим котлом или колоном.

Зашто? У неким случајевима, у неким случајевима (нагли отворен или затворен вентил, падање образа вентила, кидање вентила вентила итд.), Номинални притисак у систему топле воде, који износи 3,5-6,5 кгф / цм2, може бити краткотрајан повећати за 2-3 пута. То је хидраулички шок који узрокује значајан дио несрећа и поплава станова.

Из више разлога, вероватноћа водног чекића је много већа у системима са централизованим спремником топле воде; зато треба да буду безбедни и да користе материјал са значајном маржом сигурности.

Референца: за валовити нехрђајући челик Кофулсо је објавио отпорност на хидраулични притисак до 60 атмосфера.

У случају да се у кућу или стан испоручује само хладна вода, вероватноћа воденог чекића је нестабилно мала. Ако је тако, можете уштедети на водоводу: цена полипропилена је најмање три пута нижа од трошкова од нерђајућег челика истог погоназха.

Шта су лоши други материјали:

• Челик без рђе за антикорозионо наношење и изграђује се изнутра са кречним депозитима.
• Галванизација укључује врло радно интензиван склоп на навојима са подешавањем величине цеви.
• Бакар је много скупљи од других решења у одсуству било каквих великих предности у односу на исти нерђајући челик.

• Узастопни полиетилен није врло естетски са отвореним полагањем и захтева куповину врло скупог (од 10.000 рубаља) експандера.
• Метална пластика значајно инфериорна од чврстоће од нерђајућег челика и полипропилена - цена.

Какве вентиле је боље купити? Ево одговора је сасвим јасно: наш избор је лоптасти вентили.

Када их купујете, обратите пажњу на неколико ствари:

1. Окрените полугу не би требали пуно напора.
2. Стабло мора бити опремљено навртком, што омогућава затезање печата.

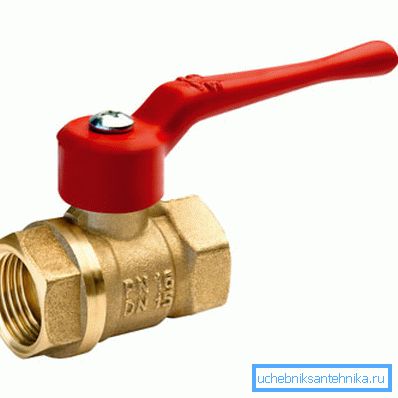

3. Боље је да преферирате славине без хрома, са жутим кућиштем. Ово осигурава да је тијело материјал од месинга, а не силумин, који се од ње разликује у изузетно ниској механичкој снази.

Шта користити као материјал за канализацију?

За ожичење око куће или стана - звончасте сиве ПВЦ цеви са гуменим о-прстеновима. Они су прилично јаки и издржљиви по сасвим разумним трошковима.

Али када замените постоље у стамбеној згради, боље је да изаберете лијевано жељезо или тзв. Нечујне пластичне цеви, укључујући и слој материјала са повећаном густином. Они неће дозволити звук одводне воде да омете ваш мир ноћу.

Израчунавање снабдевања водом

Шта тачно треба прорачуне?

1. Планирани проток кроз цев.
2. Његов пречник, који је одабран кроз проток.

1. Пад притиска у њему. Ако на крају санитарног уређаја притисак буде мањи од пет метара, вреди размислити о повећању одвода воде.

Потрошња

Стандарди трошкова за санитарне уређаје у домаћинству садржани су у СНиП 2.04.01-85. Дати смо део одговарајуће табеле.

Капетан докази сугеришу: неки уређаји се могу користити истовремено (на примјер, умиваоник и умиваоник). У прорачунима је коришћена максимална укупна потрошња.

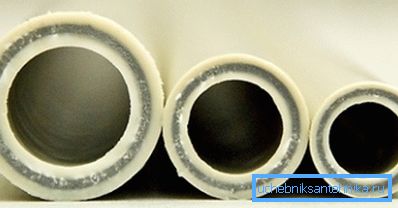

Пречник

Да би га израчунали, потребне су две формуле - површина круга и проток воде кроз познату секцију са познатим протоком.

Површина круга се рачуна као С =? Р ^ 2, где је број? се претпоставља да је 3.1415, а радијус р је пола унутрашњег пречника цеви.

Потрошња воде може се израчунати по формули К = ВС. У њему, К је жељена вриједност, В је проток воде, а С је попречни пресек.

Напомена: ради практичности калкулација, све вриједности за израчунавање претварају се у СИ јединице - метре, квадратне метре и кубичне метре у секунди.

1,5 м / с се узимају као процењена брзина протока, максимално дозвољено за снабдевање питком водом за домаћинство. Прекорачење ове границе значи изглед хидрауличног шума.

Дозволите нам, као пример ваших руку, израчунати величину водовода који ће довести воду истовремено кориштену каду, тоалет са водокотлићем и умиваоником.

1. Укупна потрошња према горе наведеној табели ће бити 0.250 + 0.100 + 0.120 = 0.470 л / с. Поново га израчунавамо у СИ: 0,47 л / с = 0,00047 м3 / с.
2. Са максимално дозвољеним протоком од 1,5 м / с, површина попречног пресека израчунава се помоћу друге формуле као 0.00047 / 1.5 = 0.000313 м2.
3. Користећи прву формулу, прорачунамо радијус унутрашњег дела цеви. Једнака је 0,0099 метара, или 9,9 мм.
4. Пречник ће бити једнак 9,9 * 2 = 19,8 мм.

Не заборавите: пластичне и метал-пластичне цеви су означене спољним пречником, које је, по правилу, један корак већи од унутрашњег пречника. За полипропилен, потребна је величина у нашем случају 25 мм.

Пад притиска

У овом случају инструкција за израчунавање снабдијевања питком водом је сведена на употребу формуле Х = 1,3иЛ, у којој:

• Х је жељени пад у метрима колоне воде.
• Л је дужина цеви.
• и је његов хидраулички нагиб.

Шта је хидраулички нагиб и где да добије своју вредност?

Ово је назив отпора који цевовод има до протока кроз њега. Зависи од материјала цеви, њеног пречника и протицаја.

Вредности за све текуће материјале и величине могу се наћи у такозваним Схевелев таблицама. Они указују на вредност 1000и - хидрауличног нагиба за 1000 метара цеви. Да би добили вриједност која је замијењена у нашој формули, 1000и треба прилично предвидљиво поделити са 1000.

Хајде да израчунамо пад притиска у нашем водоснабдевању са унутрашњим пречником од 20 мм, наводећи још један додатни улаз:

• Материјал цеви - полипропилен.
• Дужина је 12 метара.

За вредност 1000и мораћемо да се позовемо на директоријуме. У нашем случају представљамо релевантни део одговарајуће табеле:

Са брзином протока од 1,49 м / с, најближим максималној дозвољеној вредности, 1000и ће бити једнако 221,8, односно, што одговара 221,8 / 1000 = 0,2218.

Ова вредност заједно са дужином цеви заменимо формулом: 0.2218 * 12 * 1.3 = 3.46 метара. Минимални дозвољени притисак од 5 метара на уређају за завршни водовод ће бити само са главом на улазу од 8,46 м (што одговара притиску од 0,846 кгф / цм2). Пошто стварни притисак у водоводној мрежи обично није мањи од 2,5 - 3,5 кгф / цм2, пречник цеви је сасвим довољан.

Постављање канализације

Избор пречника канализационог система подлеже најједноставнијем правилу: излази за одвожене умиваонике, судопере и тушеве постављају се цевом од 50 мм; делови који уједињују одводе са два и више уређаја, а гране на ВЦ шкољке направљене су величине 110 мм.

Нагиб је 3,5 цм по метру за 50 мм и 2 цм за 110 мм. Контра-косине су неприхватљиве: свака од њих постаће место константне акумулације масти и суспензија, ау дугорочном периоду - тачка појаве блокада.

Максимално растојање између тачака фиксирања отпадне цеви је 10 пута већи од пречника.

Најпогодније је да се цев поставља са млином са било којим резним диском. Боље је обављати посао на отвореном простору или заштитити респираторне органе са газним завојима: дефинитивно није вредно дисања у пластичној прашини.

Са спољашње стране цијеви сеченог на мјесту оштрим ножем уклања се облога.

Смањити потребу за напорима прикопчавања помоћи ће се обичним сапуницама.

Могу гурати и гумено заптивање и крај цеви са баченим.

• Ратруби је увек оријентисан према правцу протока отпадних вода.
• Изгледа боље да не изводимо један угао од 90 степени и два 45 степени. У овом случају, имаће много мање проблема са чишћењем када је запушен.
• Из истог разлога, на дугим деловима и окретима, вреди је обезбедити ревизије или штапове са утикачима.

Монтажа водовода

Нерђајући челик

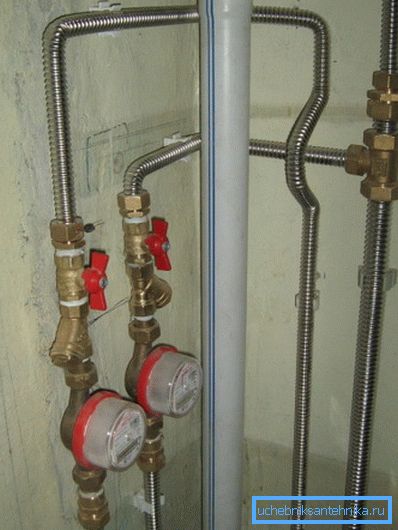

У овом случају, инсталација водоводних цеви се врши помоћу најједноставнијег компресионог фитинга с силиконским прстеновима - заптивкама. Алат - два отворена или подесива кључа. Минимални радијус ротације цеви је једнак његовом пречнику, тако да ће број прикључака бити минималан.

За причвршћивање цеви на зидове користећи пластичне или металне обујмице; растојање између прикључних тачака не сме бити више од једног метра.

Полипропилен

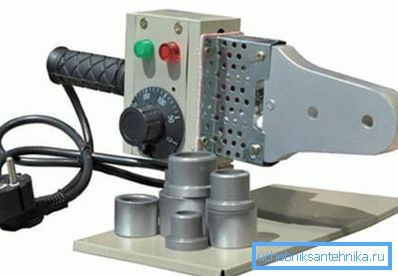

Постављање водоводних цеви од полипропилена врши нискотемпературно лемљење са сетом млазница за различите пречнике.

За повезивање цијеви одливеног фитинга из истог полипропилена.

Процес лемљења изгледа овако:

1. Лемљење се испоручује са млазницом одговарајуће величине за цев и загрева до 240 - 260 ° Ц.
2. Цев и прикључак прикључка се комбинују са млазницом неколико секунди, након чега се цев поставља у прикључак и задржава се неко време.

Трајање грејања, фиксирања и хлађења цеви за добијање снажне везе зависи од њихове величине:

Као и увек, постоји низ суптилности:

• На алуминијумским цевима фолија мора бити уклоњена из области заваривања. Овај рад врши тресач (са спољашњим ојачањем) или равнорезивач (на месту ојачавајућег слоја у средини зида).
• Цеви и монтажа се стриктно комбинују кретањем напред, без ротације. У супротном, таљени пластични талас ће ослабити зглоб.
• Дуги правци од полипропилена на врућој води испоручују се са експанзионим спојевима - у облику слова У или у облику прстена.

• Стезаљке не би требало да спречавају проливање цеви током загревања.

Закључак

Надамо се да смо успели да помогнемо читатељу у одабиру материјала и реализацији сопствених пројеката. На видео снимку у овом чланку можете, као и обично, пронаћи више информација. Успехи!
