Инцх цране: конструктивне и оперативне карактеристике

У овом чланку ћемо размотрити главне разлике између инчног мерног система и метричког. Такође ћемо размотрити карактеристике избора вентила за цевовод.

Тема чланка је од великог значаја, јер на тржишту постоји широк асортиман санитарне опреме, димензије које се не одређују у уобичајеним милиметрима. На пример, можете пронаћи крагу од пола инча за продају, а шта мислите да ова величина значи?

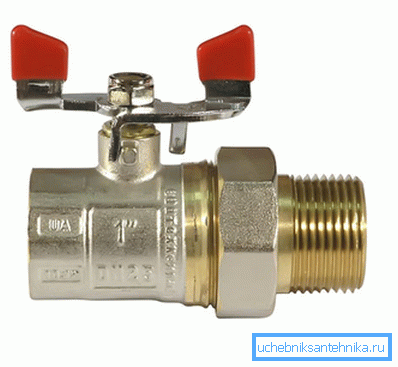

1-инчни куглични вентил

Разлика у мерним вредностима

Пример како изгледа куглични вентил 3 8 инча (1/2

Како би одмах разјаснили разлику у мерним вриједностима, запажамо да се систем за мерење центиметара традиционално користи за изградњу цјевовода и за одабир заустављајућих вентила.

Енглески инч (инч) означава се писањем као једнако 25,4 мм у метричком систему мерења. Стога није тешко претворити тренутне вриједности које се користе при избору цијеви и фитинга у милиметре, довољно је опремити с калкулатором.

Таблица која олакшава израчунавање колико ће кутија 1 4 инча бити у милиметрима

На пример, да израчунамо који аналогни метрички систем за мерење одговара 2-инчној славини. Да би то учинили, 25.4 помножити са 2 и добити 50.8 мм.

Дакле, инструкције за израчунавање су теоретски једноставне, а такође је лако израчунати димензије палете од једног инча. Остаје да се узме у обзир како се ове количине комбинују са величином цеви.

Карактеристике пречника цевовода

Једноставно је израчунати инчни пречник у мм, који има сто или посебан мјерни алат при руци

Као што је већ поменуто, лако је израчунати колико је славина 1 2 инча у мм. Али, шта је неопходно знати како би покупили вентиле за гасовод?

Тренутно, при изградњи сопствених мрежа за водоснабдевање, најпопуларније решење је метал-пластика, полипропилен, често челични целика или бакарне цеви.

Није тајна да ће све ове цијеви са сличним спољним пречником имати другачији унутрашњи пречник, јер ће челична цијев бити тања од сличног производа направљеног од полимерних материјала.

Стога, приликом одређивања димензија цјевовода и његовог усаглашавања са димензијама вентила, потребно је узети у обзир сљедеће вредности:

  • дебљина зида;
  • унутрашњи пречник - условне карактеристике цевовода, цеви и фитинге;
  • номинални пречник (ДУ) - називна вредност унутрашњег пречника, назначена у милиметрима и заокружена на целу вредност;
  • номинални пречник Дн;
  • спољни пречник.

Из горе наведеног следи да ако је вентил 1 8 инча (унутрашњи пречник) са унутрашњим навојем женски, онда спољни пречник цеви са вањским навојем такође треба бити 1/8.

Сходно томе, погледамо претходно дату табелу, колико ће бити 1/8 и видети 3,2 мм. То јест, добили смо пречник унутрашњости црева и спољашње стране цеви у милиметрима.

Уређај сензорног кранског дизалице

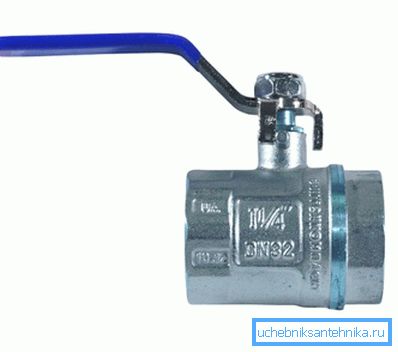

Куглични вентил 1 1 4 инча у мм одговара пречнику од 30 мм

Када кажемо крану један инч и четвртину, ми често означавамо тзв. Уређаје за закључавање полупроводника са затварачем лоптице. Размислите о томе како је ова опрема уређена, и шта вам треба имати на уму приликом избора.

Куглични вентил је тип вентила за заустављање цијеви, при чему је закључни елемент у конструкцији направљен у облику сфере.

Данас се полупроводни вентили са сферним вентилима сматрају најмодернијим, прогресивним и истовремено једноставним за уградњу и одржавање типова вентила. Такви кранови најчешће се користе у изградњи цевовода који транспортују течност и гасовите медије.

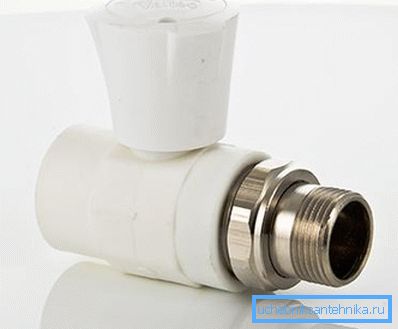

3-инчни радијаторски пенис

Покретно окидач у облику кугле има кроз аксијално извртање, које се у одређеном положају поклапа са пролазним отворима у телу дизалице. Када се рупице подударају, ток воде пролази слободно, док у исто време, ако се рупе у кућишту и у вратима не поклапају, ток је блокиран. На пример, капиларни вентил ће бити потпуно затворен ако је лопта окренута 90 степени око своје осе.

Потпуно отворени вентил је опремљен са сфером преграда са пречником пролазног отвора сличним унутрашњем пречнику млазнице, који је повезан са цевоводом.

Због усклађености параметара отвора параметара цевовода смањује ниво хидрауличких губитака, који разликује ове уређаје од других врста вентила. Зато се куглични вентил тренутно користи као главни тип уређаја за закључавање на линеарним одељцима гасовода.

Важан елемент у дизајну кугличног вентила су "седла", направљена од флуоропластичних прстенова. Присуство "седла" пружа потпун спој споја и кућишта, стезања, глаткости и лакоће ротације цеви.

Важно: Присуство ПТФЕ седишта ограничава температуру превезеног медија на + 200 ° Ц.

Сумирајући горе наведено, примећујемо предности карактеристичне за кугличне вентиле типа кугле:

  • једноставност уређаја;
  • чврстоћа кућишта и затварача;
  • компактне димензије;
  • једноставност конфигурације дела протока и скоро потпуног одсуства стагнантних зона;
  • лакоћа управљања;
  • ограничено време потребно за извршење окретања затварача;
  • могућност рада при транспорту вискозних медија, муља, суспензија, пулпе итд.

Важно: Такви уређаји карактеришу један велики недостатак - присуство "мртве" зоне када окрећете вијак помоћу конзолног конзола. Ова непријатност је прилично компензована краном опремљеним јагњадом за замајац.

Уређај и рад клапне вентила

Поред вентила, немогуће је забиљежити присуство славинских славина, који се обично користе за изградњу кућних и индустријских цјевовода.

Међу предностима ове врсте вентила су следеће:

  • висок степен одрживости у поређењу са колегама;
  • разумна цена;
  • широк спектар понуда због различитости модификација;
  • лакоћа инсталације;
  • могућност коришћења као запорни и управљачки вентили (за поређење, куглични вентил је само запорни вентили).

Међу недостацима, примећујемо мању издржљивост у поређењу са паралелним лоптама. С друге стране, уређај се, уколико је потребно, може демонтирати, сазнати узрок пробоја и поправити га сам.

Конвенционални вентил са једним вентилом се састоји од следећих структурних елемената:

  • кућиште од бакра, месинга или нерђајућег челика;
  • излив (одвојен или неодвојив од тела);
  • затезач причвршћен на шипку;
  • механизам закључавања је коленасто вратило црва или керамичког типа.

Као што је већ поменуто, у уређајима типа вентила користе се два типа механизама закључавања. Размотрите карактеристике њихове примене.

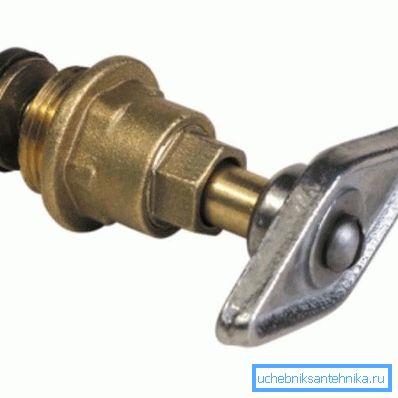

На фотографији - кутија за дизање црва

Механизам за блокирање црва се управља уз помоћ неколико окрета замајца око своје осе. Шипка пужа на крају наспрам задњег кола је опремљена гуменом или кожном заптивком.

Заптивка је у процесу ротације у близини "седла" и тиме затвара довод воде. Насупрот томе, ако ротирате замајац у супротном правцу, дихтун се помера од "седла" и вода пролази неометано.

Важно: Најчешћи проблем у таквим механизмима је проређивање теснила и, као посљедица тога, појава цурења. Упуте за поправке су једноставне, довољно је да раставите вентил, уклоните стару заптивку и поставите нову заптивку на своје место.

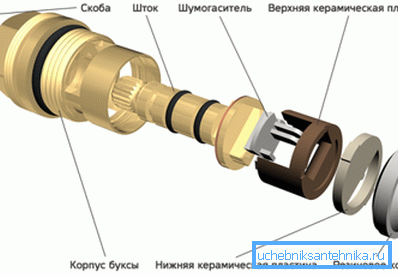

Дизајн керамичке кранске кутије

Механизам закључавања у облику керамичке кранске кутије је прогресивнија опција у поређењу са уређајем црва.

Затварач је језгро са две комбиноване керамичке плоче, од којих је једна стационарна, а друга ротира око своје осе. У процесу окретања стабљике плоче су комбиноване или, обратно, између њих постоји празнина кроз коју пролије вода.

Међу предностима ове врсте врата, треба напоменути:

  • мали обртни моменат, јер је уређај полу-окренут;
  • издржљивост затварача због чињенице да су керамички дијелови много јачи од гумене заптивке;
  • лакоћа поправке, јер се затварач не поправља, али се у потпуности мења, упркос чињеници да је његова цена ниска.

Закључак

Дакле, сада имамо општу идеју о томе шта представља кран од 3 4 инча и сличне производе са другим величинама. Поново смо размотрили особине уређаја за закључавање уређаја прилагођене за уградњу на инчни цеви.

Имате ли питања? Ви ћете пронаћи свеобухватније одговоре гледајући видео у овом чланку.
