Изабрали смо и уградили вентил мам-мама, маму-тату и друге

У овом чланку ћемо причати о томе шта је кран од мамине тате и како се разликује од сличних уређаја са другим врстама повезаних елемената. Поред тога, разматрамо класификацију дизалица у складу са врстом прикључка, као и сазнати о карактеристикама рада ових уређаја.

Класификација брзих прикључака са навојем

Не знаш како се отац 1 2 отац разликује од сличног уређаја мајко-мама? Како бисмо дали исцрпни одговор на ово питање, узимамо у обзир карактеристике навојних прикључака који се користе у монтажи цевоводних система.

Да би се цев поставила на фитинг, неопходно је, с једне стране, да је прикључак спојни елемент, а са друге стране спојница. Због тога се прикључак причврсти у спојницу, због чега се постиже потребна потреба за причвршћивањем.

Наравно, да би се описани начин причвршћивања применио у стварним условима, спојни елемент у облику спојнице мора бити опремљен унутрашњим навојем, а прикључак мора бити спољашњи.

Традиционално, "мама" се зове везни елемент, направљен у облику сједињавања. Дакле, "отац" је повезујући елемент, направљен у облику удубљења.

Важно: Дијаграми ожичења који раде са употребом "мама" и "оца" најчешће се користе у изградњи цевовода малих и средњих пресека пречника. Уградња великих система цевовода пречника пречника преко 50 мм се обично врши помоћу јаче прирубнице или завареног споја.

Дакле, одлучили смо се о главним врстама навојних прикључака који се користе у изградњи цевовода, назад на разматрање вентила.

Навојни конектори на вентилу

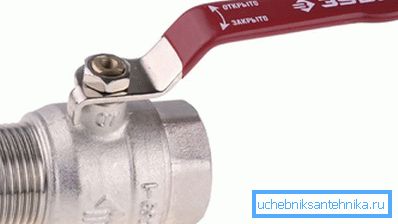

• Кран 1 2 мама, шта карактерише његов дизајн?

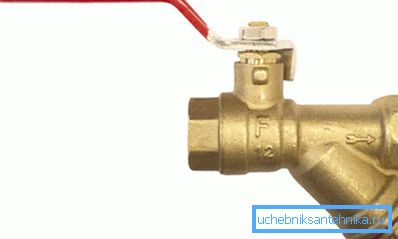

На телу уређаја, поред штапа са замашком, можемо видети две млазнице које се налазе на истој оси. Са једне стране, млазница се завршава са женском спојницом са навојем, пречник 1/2 (12,7 мм).

Са друге стране, цев се завршава са млазницом са навојем са навојем.

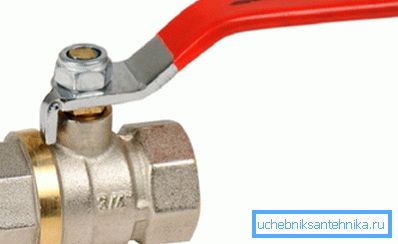

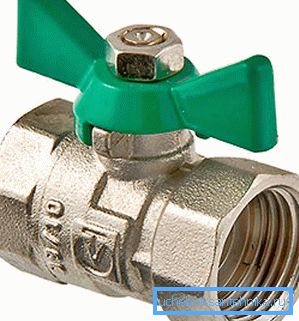

• Матице матичне мајке са обе стране су опремљене са млазницама које се завршавају у спојницама. Такви уређаји представљају најбоље решење за уградњу дизалице у рушење цевовода.

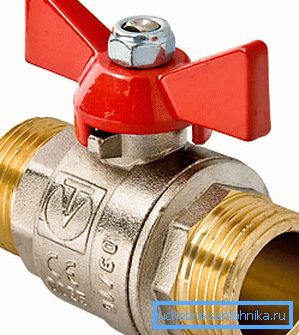

• Уређаји са прикључним елементом типа "отац-отац" су санитарна арматура са обе стране која садржи прикључке са спољним навојем.

Важно: Код свих наведених уређаја, кућиште и прикључни елементи су израђени од месинга или нерђајућег челика АИСИ 316Л. Није препоручљиво набавити вентиле од обојених метала или лаке легуре уз додатак алуминијума.

Функције апликације

Савремени куглични вентил се користи за изградњу цевовода дизајнираних за транспорт текућих и гасних медија. Због тога је могуће наћи уређаје за продају, са прикључним елементима за повезивање, који су дизајнирани за рад са гасом или за рад са водом.

Дакле, како се модификације гаса разликују од водених, осим у боји пера?

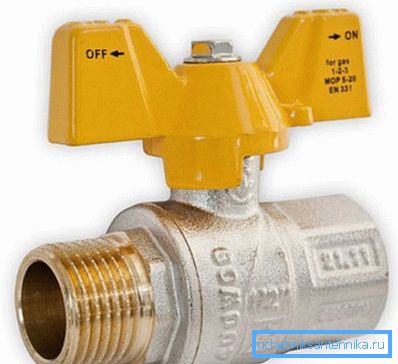

1. Гасни вентили се израђују узимајући у обзир сигурносне захтеве за снабдевање гасом. Усклађеност са овим захтевима утиче на квалитет употребљених материјала и тачност монтаже свих структурних елемената.

Поново, сви званично произведени вентили за дистрибутивне мреже гаса су подвргнути обавезној контроли квалитета, а потом овјерени за употребу на територији Руске Федерације и земаља ЗНД.

Вентили за гас се одликују следећим карактеристикама:

• Све конструкционе компоненте, укључујући и стуб, састављене су унутар кућишта, због чега је уређај апсолутно непропустљив и не може се одвојити.
• Присуство анти-експлозионог штапа чини сигурним за рад у домаћем и индустријском окружењу.
• Присуство технолошких уређаја дизајнираних да блокирају и запечатавају замајац.
• Способност управљања уређајима у широком опсегу температура (од -40 ° Ц до + 60 ° Ц), што је више него релевантно када се ради у домаћим климатским условима.
• Способност коришћења уређаја у широком спектру индикатора притиска (вентили су дизајнирани за номинални притисак до 5 бара и максимално до 20 бара).

1. Куглични вентили за воду израђују се са мањим бројем захтева за квалитет завршеног резултата.

Једини основни захтев који готов производ мора испунити је комбинација стезања и високе отпорности на корозију.

Вањски, куглични вентили за воду се не разликују много од сличних уређаја дизајнираних за рад са природним гасом. Али постоји једна важна ствар: ако се гасни вентил може поставити на водовод, онда се вентили за заустављање воде не могу користити за рад са гасом!

Карактеристике уградње гасних вентила

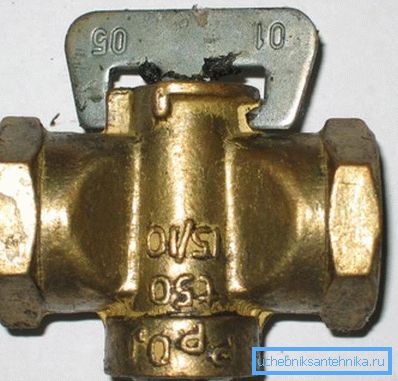

До недавно снабдијевање природним гасом домовима или становима контролисало је плутајуће славине од мајке до мајке. Такви уређаји су били навијени на спољне нити у руптури цевовода.

Да би се обезбедила захтевана затегнутост, навојни зглоб се ваљао кроз вучу, а касније и траком за фумирање. Да би се продужио век трајања везе, размак дуж контуре фитинга на спојници је осликан бојама уља, који су након сушења елиминисали могућност цурења.

Данас су примитивне и нетрајне плутане дизалице замењене напреднијим модификацијама лопте са великим ресурсима.

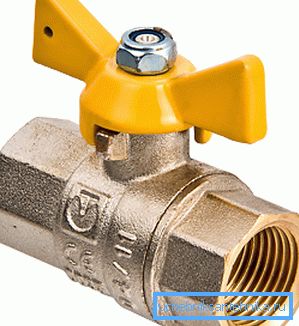

Нови уређаји, као и старе верзије, опремљени су с прикључним елементима типа "мајка-мајка". Ово се ради ради лакшег уградње у руптуру цевовода без потребе за додатним прелазним прикључцима, што може негативно утицати на степен чврстоће конструкције.

Важно: Код изградње дистрибутивних мрежа користе се само специјална сертификована опрема за закључавање. То јест, купујући вентил за гас, не заборавите да будете сигурни да је сертификат доступан.

Замјену опреме за закључавање врше стручњаци са посебним одступањима. Независна инсталација је, пре свега, потенцијално опасна, а поред тога може резултирати и казнама.

Карактеристике инсталације водовода

Инсталација кугличног вентила на металним цевима може се вршити ручно без потребе за ангажовањем специјалиста.

Упутство за рад је сљедеће:

• Ако је потребно да инсталирате уређај као што је "мајка мајка", исечили смо цевовод, након што смо претходно искључили довод воде. Пресећи комад цеви величине тела дизалице, не рачунајући бочне цеви.
• Крајеве цеви обрађујемо млином, чишћењима. Затим уклонимо спољну фазу која ће поједноставити процес навоја.
• Затим, припремите резач (матрица) и убаците нож у њега, што одговара величини навоја славине.
• Крај цеви је подмазан танким слојем масти, на пример, можете користити литол. Нанети исто мазиво на секачу.
• Нанесемо сечиво на крај цеви и уз одређени напор почињемо да сечемо навоје стриктно у смеру казаљке на сату. Изрезати око 6-7 окрета.

Кран на гвоздени цеви мора бити навијен на најмање 5 обртаја. Данас на тржишту можете купити уређаје са навртком за навлаке, дизајниране за 3 обртаја, не бисте требали купити такву армираност, јер је намењен за месинг и бакарне цијеви.

Важно: Ако након неколико окрета плоча затвара, вратимо се једним окретом и на тај начин сечемо чипове. После тога, можете поново кренути напред.

• Очистимо металску пиљевину од готове навоја и ветрове ланене или фум траке.

Навијање се врши у смеру навијања крана. Ако се тресете у супротном правцу, искривљена спојница ће склопити печат у грудасту.

• Крану прикупљамо на припремљеним крајевима цијеви који су раније уклоњени из заграда. Граббинг клијештом кључем, ми причвршћавамо вентиле, док се са сваког краја не изводе 4-4.5 окрета. Уверите се да се замајац уређаја улази у одлеђену позицију, где ће се само окренути.

Полимерне варијанте вентила типа "мајка-мајка"

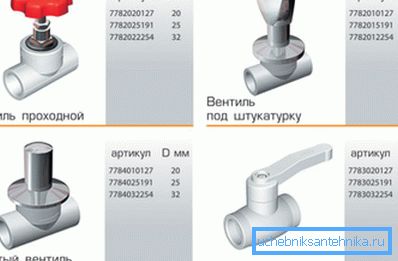

Поред претходно наведених металних уређаја са прикључним спојницама на млазницама, обично се користе запорни вентили од полимерних материјала. Типичан пример су полипропиленске славине намијењене за уградњу у водоводне системе.

Такви уређаји су опремљени на оба краја са спојницама у које се крајеви цеви убацују током процеса лемљења. Водонепропуси од полипропилена, као и аналоги од метала, бирају се у складу са пречником улаза, мерено у инчима. Међутим, цена полимерних производа је приступачнија од трошкова металних производа.

Скоро сви полипропиленски кранови на тржишту су лоптасти уређаји са елементима везаним за мајку и мајку.

Закључак

Сада када смо сазнали које врсте прикључака се користе на вентилу и како се неке врсте вентила разликују од других, време је да се ово знање постави у праксу.

Да ли имате нека питања за која нисте добили интересантне одговоре? Више корисних информација можете пронаћи тако што ћете гледати видео у овом чланку.
