Израчунавање водовода у приватној кући: само компликовано

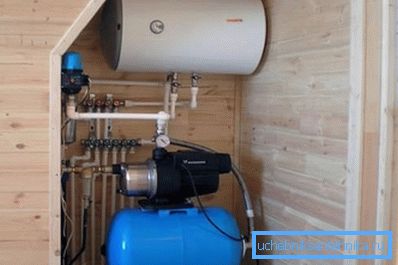

Тема овог чланка је израчунавање водоводних мрежа у приватној кући. Будући да типична водоводна шема мале куце није сложена, не морамо се попети у џунглу сложених формула; међутим, читалац ће морати научити одређену количину теорије.

Функционалан распоред куца

Шта је, заправо, систем водоснабдевања у приватној кући лакши него у стамбеној згради (наравно, осим укупног броја водовода)?

Постоје две главне разлике:

• У топлој води, по правилу, нема потребе да се обезбеди константна циркулација кроз грејалице и пешкире.

У присуству циркулационих кутија, израчунавање водоводне мреже топле воде је знатно компликованије: цеви морају проћи кроз не само воду коју растављају становници, већ и континуално окретне масе воде.

У нашем случају, међутим, растојање од санитарне опреме до котла, колоне или везивања на стазу није довољно да не обратите пажњу на брзину испоруке топле воде у славину.

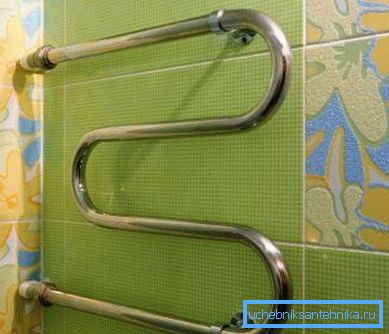

Важно: За оне који нису суочени са системима циркулације топле воде - у модерним стамбеним зградама цеви за топлу воду су повезане паром. Због разлике у притисцима у уметцима који су створени од стране држача за одржавање, вода континуирано круже кроз подизаче. Ово обезбеђује брзо снабдевање топлом водом до миксера и загревање грејних пешкира у купатилима током целе године.

• Водоинсталације у приватној кући разблажене су шумом, што подразумијева константно оптерећење појединих дијелова ожичења. За поређење, израчунавање мреже прстена воде (омогућавајући напајање сваког одвода довода воде из два или више извора) треба извести засебно за сваки од могућих дијаграма везе.

Оно што мислимо

Морамо:

1. Процените потрошњу воде на максималној потрошњи.
2. Израчунајте пресек цеви за воду који може обезбедити брзину протока уз прихватљиву брзину протока.

Референца: максимална брзина протока воде на којој не генерише хидрауличну буку је око 1,5 м / с.

1. Израчунајте притисак на крају водовода. Ако је неприхватљиво ниско, треба размислити о повећању пречника цјевовода или инсталирању средњег пумпног уређаја.

Задаци су формулисани. Хајде да започнемо

Потрошња

Може се приближно проценити степеном потрошње за појединачне водоводне инсталације. Подаци, по жељи, лако се могу пронаћи у једном од анекса СНиП-а 2.04.01-85; због погодности читаоца, из њега дамо извод.

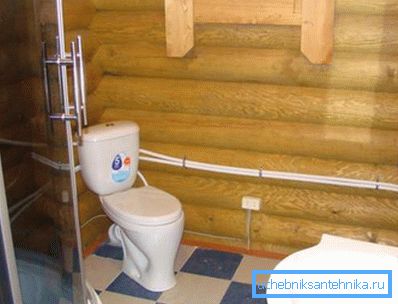

Код стамбених зграда, када се израчунава проток, користи се коефицијент вероватноће истовремене употребе уређаја. Једноставно сумирамо проток воде кроз уређаје који се могу користити истовремено. Рецимо, судопер, туш и ВЦ ће дати укупан проток једнак 0,12 + 0,12 + 0,10 = 0,34 л / с.

Секција

Израчунавање секције водовода може се извршити на два начина:

1. Избор према табели вредности.
2. Израчунато максимално дозвољеним протоком.

Избор табеле

Заправо, табела не захтева никакве коментаре.

На пример, за брзину протока од 0,34 л / с, довољна је цев ДН15.

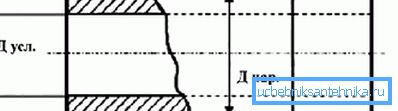

Напомена: даљински управљач (условни ход) је отприлике једнак унутрашњем пречнику цевовода за гас. У полимерним цевима, обележеним спољним пречником, унутрашњи пречник се разликује за око један корак: на пример, цеви од 40 мм полипропилена имају унутрашњи пречник од око 32 мм.

Израчунавање протока

Израчунавање пречника водовода за проток воде кроз њега може се извршити користећи две једноставне формуле:

1. Формуле за израчунавање попречног пресека његовог полупречника.
2. Формуле за израчунавање протока кроз познати секцију са познатим протоком.

Прва формула је С =? р ^ 2. У њему:

• С је жељена површина попречног пресека.
• ? - пи број (око 3.1415).
• р је полупречник попречног пресека (пола даљинског управљача или унутрашњег пречника цеви).

Друга формула изгледа као К = ВС, где:

• К - потрошња;
• В је проток;
• С је попречни пресек.

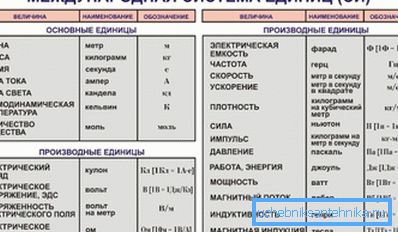

За лакше прорачунавање, све вриједности претварају се у СИ-метре, квадратне метре, метри у секунди и кубичне метре у секунди.

Хајде да израчунамо минимални даљински управљач цеви за следеће улазне податке:

• Потрошња кроз њега је иста 0.34 литара у секунди.
• Брзина протока која се користи у прорачунима је максимално дозвољена 1,5 м / с.

Хајде да започнемо

1. Потрошња у вриједностима СИ ће бити једнака 0.00034 м3 / с.
2. Површина попречног пресека према другој формули мора бити најмање 0.00034 / 1.5 = 0.00027 м2.
3. Квадрат радиуса према првој формули је 0.00027 / 3.1415 = 0.000086.
4. Извадимо из овог броја квадратни корен. Радијус је 0,0092 метара.
5. Да бисте добили даљински управљач или унутрашњи пречник, помножите радијус за два. Резултат је 0.0184 метара или 18 милиметара. Лако је видјети да је он близу ономе добијеним првим методом, иако се то тачно не поклапа с њим.

Притисак главе

Почнимо са неколико општих напомена:

• Типични притисак у снабдевању хладном водом је од 2 до 4 атмосфере (кгф / цм2). Зависи од удаљености до најближе пумпне станице или воденог торња, на рељефу терена, стању цјевовода, типу запорних вентила на главном водоводном систему и низу других фактора.

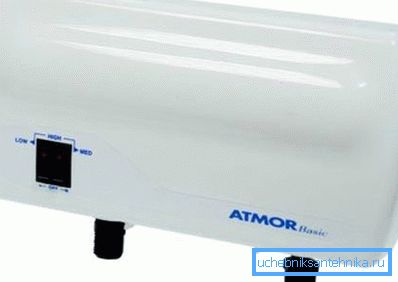

• Апсолутни минимални притисак који омогућава савременим водоводним уређајима и кућним апаратима који користе воду за рад је 3 метра. Упутство за тренутне грејаче воде Атмор, на пример, директно наводи да је доњи праг активирања сензора притиска који укључује загревање 0,3 кгф / цм2.

Референца: при атмосферском притиску од 10 метара притиска одговара 1 кгф / цм2 надпритиска.

У пракси, боље је имати минималну главу од пет метара на водоводној инсталацији. Мала маргина надокнађује губитке у неисправним водовима, вентилима и самом уређају.

Морамо израчунати пад притиска у цевоводу познате дужине и пречника. Ако је разлика у притиску који одговара притиску у цевоводу и паду притиска у систему за довод воде више од 5 метара, наш систем за водоснабдевање ће функционисати без икаквих жалби. Ако је мање, потребно је да повећате пречник цеви или га отворите пумпом (цена која ће, иначе, очигледно премашити повећање трошкова цеви због повећања њиховог пречника за један корак).

Дакле, како се израчунава притисак у водоводној мрежи?

Овде је формула Х = иЛ (1 + К) валидна, у којој:

• Х - негована вриједност падања притиска.
• и - тзв. хидраулички нагиб цевовода.
• Л је дужина цеви.
• К - коефицијент, који је одређен функционалношћу водовода.

Најлакши начин за одређивање коефицијента К.

Једнако је:

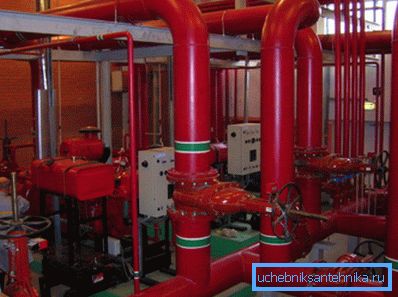

• 0,3 за потребе домаћинства и пића.
• 0,2 за индустријску или ватро-економску.
• 0,15 за ватрогасну производњу.
• 0.10 за ватрогасца.

Уз мјерење дужине цјевовода или његовог одјељка, не постоји посебна потешкоћа; Али концепт хидрауличног пристрасности захтева посебну дискусију.

На његову вриједност утичу сљедећи фактори:

1. Храпавост зидова цеви, која, пак, зависи од њиховог материјала и старости. Пластичне масе имају лакшу површину него челик или ливено гвожђе; Поред тога, челичне цеви су порасле кречењем и рђом током времена.
2. Пречник цеви. Постоји инверзан однос: што је мањи, то је већи отпор цевовода до кретања воде у њему.
3. Проток Са повећањем, отпор се такође повећава.

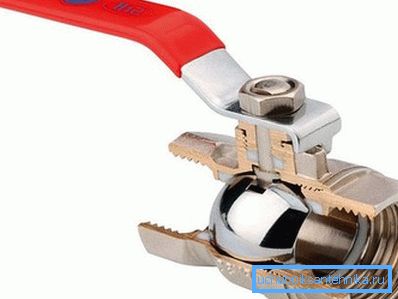

Пре неког времена, морале смо додатно узети у обзир хидрауличке губитке на вентилом; Међутим, савремени куглични вентили са пуним отвором стварају приближно исти отпор као цев, тако да се могу безбедно занемарити.

Веома је проблематично израчунати хидраулички нагиб самостално, али, на срећу, то није неопходно: све потребне вредности се могу наћи у такозваним Схевелев таблицама.

Да би читач могао да замисли о чему се ради, далићемо мали фрагмент једне таблице за пластичну цев пречника 20 мм.

Шта је 1000и у десној колони стола? Ово је само вредност хидрауличног нагиба на 1000 метара. Да бисте добили вредност и за нашу формулу, довољно је да је подијелите за 1000.

Хајде да израчунамо пад притиска у цеви пречника 20 мм дужине 25 метара и брзину протока од једног и по метара у секунди.

1. Тражимо одговарајуће параметре у табели. Према њеним подацима, 1000и за описане услове је једнако 221,8; и = 221,8 / 1000 = 0,2218.

1. Замените све вредности у формули. Х = 0,2218 * 25 * (1 + 0,3) = 7,2085 метара. Са улазним притиском од 2,5 атмосфере на излазу, то ће бити 2,5 - (7,2 / 10) = 1,78 кгф / цм2, што је више него задовољавајуће.

Закључак

Још једном наглашавамо: горе наведене прорачуне су изузетно поједностављене и нису намењене професионалним прорачунима комплексних система. Међутим, њихова тачност је сасвим прихватљива за потребе власника приватних кућа.

За више информација, као и обично, читаоцу ће бити понуђен видео у овом чланку. Успехи!
