Кабловски бунар: карактеристике уређаја и технике уградње

Да би се обезбедио приступ проводницима, телефонским мрежама и другим аутопутевима ради инспекције и поправки, постављен је бетонски или пластични кабловски бунар. И ако су раније тешки модули од армираног бетона били коришћени за производњу таквих структура, данас их замењују лаки предмети направљени од технополимера.

У наставку ћемо описати карактеристике дизајна ових производа, описати њихове главне предности и технику уградње.

Карактеристике уређаја

Изградња

Као што смо већ поменули, телефонски извори кабловских канала и других проводника користе се приликом полагања комуникације.

Оне обављају две главне функције:

• Прво, инсталација таквог уређаја омогућава приступ положеним проводницима без ископавања. Да бисте провјерили стање жица, сазнали присуство нагињања или поправке, нема потребе за копањем рова. Довољно је отворити отвор и спустити се у комору за бушотине.

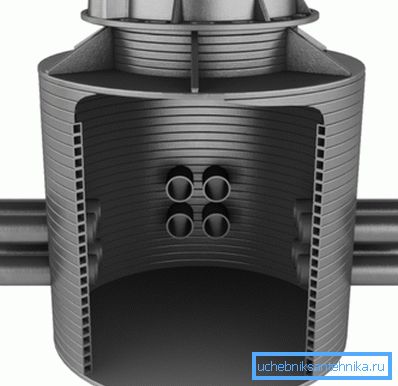

• Друго, савремени кабловски прикључци имају прилично пространу унутрашњу комору у којој се може ставити пасивна опрема.

На основу овога, употреба таквих производа се врши приликом полагања готово било које комуникационе мреже.

До данас постоји много модификација таквих бунара.

Међутим, општа шема њиховог дизајна остаје непромењена:

• Основа тела је велика запремина, израђена од бетона или пластике (ПВЦ, полистирол, полиетилен, итд.). По правилу, пластични модели су на располагању са ојачањима, обезбеђујући материјал механичке чврстоће.
• Кључни део је монтиран на површину. Шахто обично укључује базу и добро покривач који се ослања или одбацује.

Обрати пажњу! Неки бунари за кабловске канале опремљени су са два отвора: спољна и унутрашња. Истовремено, систем за закључавање са тајном је инсталиран на унутрашњем поклопцу, који се може отворити само посебним кључем.

• Случај са лопатицом бунара повезује уста. Дизајн врата такође може бити различит, али у сваком случају, постаје довољно простран, тако да можете да одете до жице.
• Бројни модели су доступни без врата. У овом случају, отвор се монтира одмах на труп.

Главне варијанте

Што се тиче типологије, данас индустрија производи многе модификације производа ове врсте.

У наставку дамо само најтраженије:

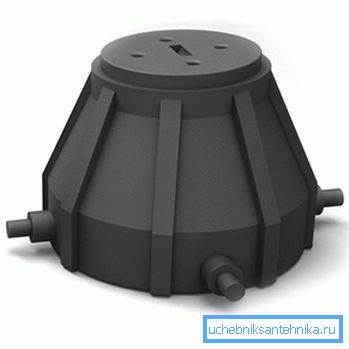

• ККТ-1 и ККТ-2 - користе се као системи универзалних система за прегледање. Користи се за изградњу стандардних комуникација ниске парице у приватном сектору (ККТ-1) и за смештај пасивне опреме (ККТ-2).

• КОДА - користи се за постављање оптичких мрежа. Комора бунара је дизајнирана за постављање оптичких спојница, као и за складиштење оптичког влакна.
• ККТМ је бунар за ниске пар телефонске мреже. Може се производити и са цилиндричним тијелом (ККТМ-1), а са продуженим дном за прихват различитих уређаја (ККТМ-2).

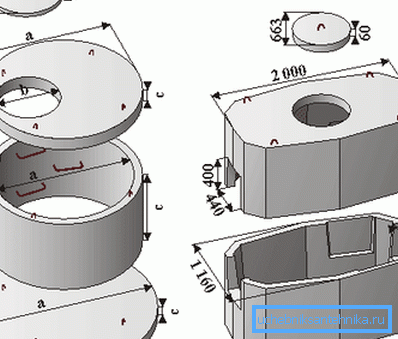

• ККС - серија бетонских бунара за кабловску комуникацију. Сви производи карактеришу висока чврстоћа и сигурност. Може се користити иу стамбеним и индустријским постројењима.

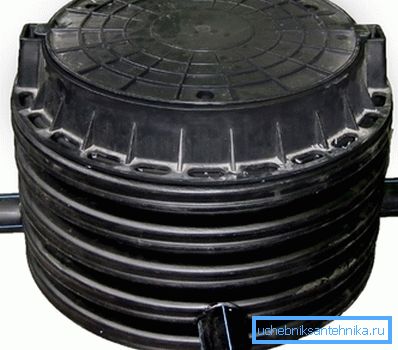

Поред тога, посебно мјесто на овој листи се налази кабловски бунари за каблове за напајање. Њихов дизајн обезбеђује максималан ниво електричне сигурности коришћењем савремених изолационих материјала.

Предности пластике преко бетона

Упркос свим варијантама, пластични производи данас постепено замењују бетонске изворе у многим подручјима.

За то постоји више разлога:

• Прво, они имају нижу специфичну тежину са упоредивим механичким карактеристикама.
• Друго, њихов дизајн карактерише висока густост.
• Коришћени материјали су хемијски инертни (не утичу под утјецај раствора тла), трајност и околност.

Обрати пажњу! Ниска порозност пружа отпор негативним температурама око 50 година. У исто време, овај период не зависи од броја циклуса замрзавања, што је веома важно за централну Русију са нестабилном климом.

• Пластичност материјала омогућава производњу бунара практично било које величине, а такође омогућава и примену различитих инжењерских решења (спајалице, технолошке рупе итд.).
• Цена пластичних бушотина је такође прилично приступачна.

Технологија монтаже

Да би кабловска веза добро трајала што је могуће више, мора се исправно инсталирати.

И са одређеним вештинама, ово се може урадити сопственим рукама:

• У првој фази копамо јама, димензије које одговарају димензијама бунара.
• На изравнаном дну ископа спавамо слој песка, компактно га с ручним или електричним тамперсима. На крају, дебљина слоја треба бити најмање 15 цм.

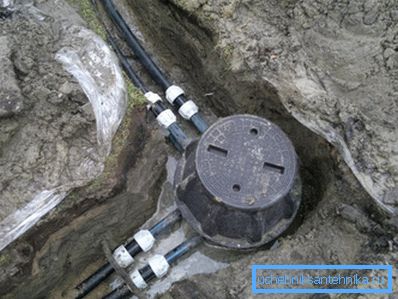

Обрати пажњу! На местима са високом влагом у тлу или блиским улазима подземних вода, упутства препоручују монтирање бетонске основе до 150 мм испод производа.

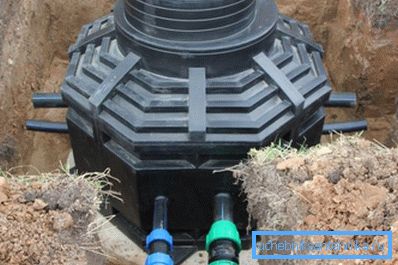

• Поставили смо бунар на припремљену базу.
• Да би се спречило његово "успон" када је тло поплављено, излити бетон "сидро". За ливење користите бетонску класу Б15 и изнад.
• Ако у структури постоји такозвана комора за пуњење, попуњавамо је бетоном и то.
• После коначног поравнања, започиње насипање размака између зидова јаме и бунара. Напунили смо мешавину песковитог тла у слојевима од 20 цм, са обавезном сабијањем.
• Ако је грло у зони транспортних оптерећења, попуните бетонску површину. Да бисмо то урадили, постављамо оплату око периметра круне, у коју спуштамо бетон.
• Уместо слепог подручја, можете користити цестовну плочу са отвором одговарајућег пречника.

Закључак

Користите бетонске и пластичне каблове за барем како бисте уштедели снагу приликом полагања комуникације. Пошто смо правилно одабрали структуру и инсталирали је према горе наведеним препорукама, с једне стране ћемо моћи да обезбедимо приступ кабловима, а са друге стране да их поуздано заштитимо од спољних утицаја. Видео у овом чланку садржи детаљније информације о дизајну и функцијама сличних производа.
