Како мерити водоводне цеви: све што је потребно да знате о

Распон водовода обухвата производе различитих величина. Да не би дошло до непријатне ситуације, када купљени делови не уклапају секцију или друге параметре на оне који су већ инсталирани, за сваког водоинсталатера је важно да не зна само најчешће пречнике цеви, већ и да их може исправно измерити. Наш чланак ће бити посвећен овим питањима.

Димензије санитарне опреме

Основни параметри

Прије анализе распона величине производа за воду и гас, који је дат у одговарајућим државним стандардима и СНиП-има, потребно је да разумијете на које параметре ћемо радити.

При мерењу ових делова потребне су следеће вредности:

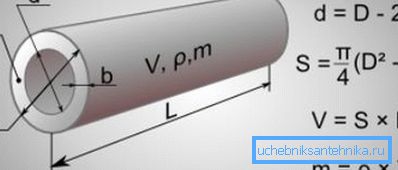

• Д - пречник. Она представља растојање између тачака које су најдаље једна од друге на спољној површини.
• Доо - условни пас. Величина условног пролаза једнака је пречнику унутрашњег канала цеви, заокружен на стандардну вриједност са одређеним степеном тачности.

Обрати пажњу! У међународном обележавању, симболи Д и Дн, респективно се користе за означавање спољног пречника и условног пролаза.

• с - дебљина зида. Што је ова вредност већа, то ће бити трајнија структура и већи притисак који ће цев издржати.

Поред тога, како би се у потпуности уважили способности одређеног модела, користи се тзв. Стандардни однос просјека (СДР). Ова вредност израчунава се према формули:

СДР = Д / с

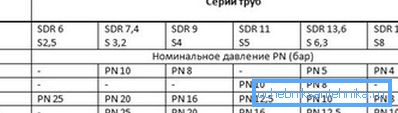

По правилу, вредност СДР је заокружена на табеларне вредности, што вам омогућава да једноставно изаберете материјал са жељеном отпорношћу на унутрашњи притисак.

Инчи или милиметри?

Још једна важна тачка је да се утврди однос између метричких и инчних димензија цеви. Чини се да нема ништа једноставније - само помножите пречник цеви у инчима величине од једног инча (око 25,4 мм) и добијемо жељени резултат, али у пракси све је нешто компликованије.

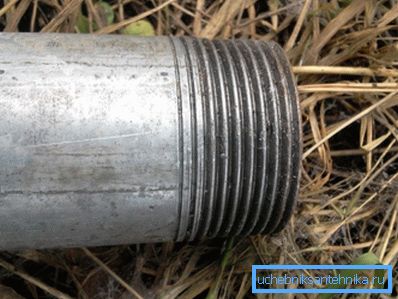

Чињеница је да инчни карактер означава цевни навој, који се пресеца на спољни пречник, а при избору цеви (нарочито када се метални производи замењују пластиком) важан је унутрашњи пречник.

Тако професионални водоинсталатери користе стандардне односе:

• Цев за воду 1 2 инча - условни пролаз 15 мм, спољни пречник од 20 до 22 мм.
• Цев за воду 3 4-цев у 20 мм, спољашњи од 25 до 27 мм.
• Инчни производ - 25 и 32 мм, респективно.
• Цев за воду 1 1 2 - условни ход од 40 мм, у зависности од дебљине зида може имати пречник од 45 до 50 мм.

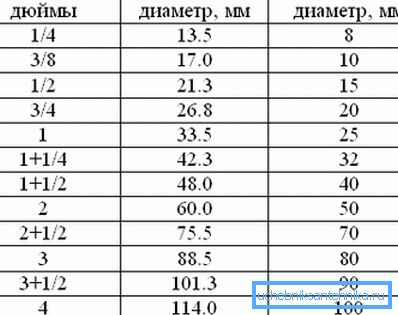

Такође, у нашем чланку дате су табеле односа инча и метричких димензија цеви које се најчешће користе у раду.

Бандвидтх

Понекад за избор делова који се користе у изградњи комуникација потребно је сазнати капацитет цеви одређеног пречника.

Ова вредност показује колико течност може проћи кроз унутрашњи канал по јединици времена и зависи од сљедећих фактора:

• Материјал чија је цијев направљена.
• Облик производа (округли / профил).
• Пречник условног пролаза.
• Укупна дужина контуре.
• Присуство нагиба и његов степен.
• Притисак система

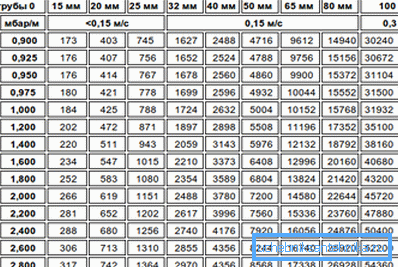

За израчунавање ове вриједности обично се користе опсежне формуле, јер водоинсталатери обично користе или стандардна, временско-тестирана рјешења или користе табеле вриједности. Према томе, према таквој табели, проток водоводне цеви је 100 мм са брзином кретања течности на 0,3 м / с, а притисак од 90 Па / м биће око 30 хиљада кг / х.

Обрати пажњу! Да не бисте радили сопствене прорачуне, можете преузети посебан програм калкулатора.

Методе мерења код куће

Цев можете мерити својим рукама на неколико начина:

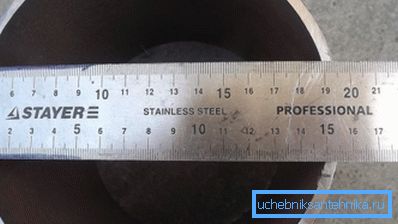

• Ако производ има довољно велики пречник, онда је најлакши начин да се користи флексибилна мјерна трака (кројни мерач је савршен). Обмотите траку око цеви и измерите обим у најширем делу. Тада израчунамо пречник, делимо обим са бројем "Пи", приближно једнак 3.1416.

Обрати пажњу! Пошто се стандардни делови користе у свакодневном животу, инструкција препоручује једноставно дељење обима за 3: тачност ће бити сасвим довољна.

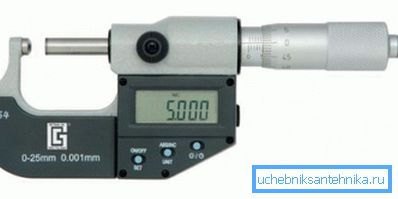

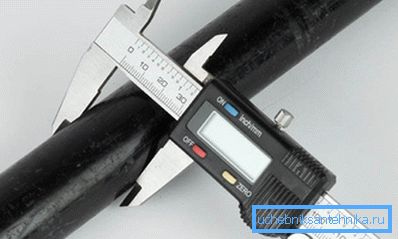

• Да бисте радили са цевима малих промјера, можете користити калипер или микрометар. Ако сте у сталном суочавању са сличним задацима, боље је купити модел са електронским дисплејем: његова цена је нешто виша од стандардних мерила, али је неупоредиво погоднија за употребу.
• Коришћењем калупа можете одредити и унутрашњи пречник производа. Да би то учинили, на парчету на више места, измеримо дебљину зида, израчунавамо просечну вредност овог параметра и одузмемо је двапут од постављене вредности спољног пречника.

• На крају, да бисте решили проблем, можете користити графичке програме. За цев која треба да се мери, примењујемо или ланац или објекат са претходно познатим димензијама (на пример, сандучић за сакупљање). Фотографирамо производ, а затим помоћу рачунарских програма корелирамо димензије стандарда са димензијама цеви.

Обрати пажњу! Најчешће, ова техника се користи за објекте великих размера, као и за цијеви, чији приступ је врло тешко добити.

Закључак

Сазнајте који производ испред нас - цев за воду 50 мм, 60 мм или 1 1/2 инча - на неколико начина. Што прецизније меримо, већа је вероватноћа да ће одговарајући део бити изабран за повезивање или замену. Можете сазнати више о принципима мерења производа цеви у видео запису у овом чланку.
