Који је кабл потребан за пумпу

По правилу, кабл за бушотине у фабричкој опреми није довољан да се повеже са извором струје и мора се повећати додатним комадом. Проналажење управо истог обележавања је изузетно тешко, па најчешће морате користити друге брендове, али овде постоје нека правила која ће вам помоћи приликом избора.

Разговаралићемо о неким од карактеристика и специфичности електричних жица за ове сврхе у наставку, као и тематски видео у овом чланку као додатак.

Изаберите кабал

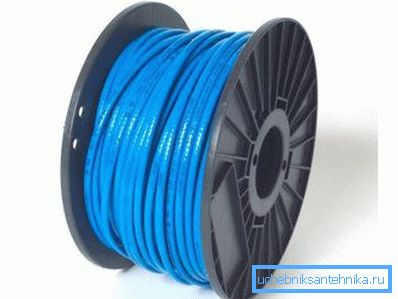

Напомена У већини случајева произвођачи потопљених пумпи нуде своје каблове да повећају дужину, али њихова цијена је превисока, па се најчешће прибјегавају другим опцијама. У таквим случајевима, погодан је одговарајући кабел ВВГ или ПВА жељеног попречног пресека. Иако многи тврде да ће ТМЛ бренд бити најбоље решење, иако у пракси, према ауторима овог чланка, нема разлике.

Дужина кабла

1. Да бисте изабрали одговарајући пресек кабла, потребно је да знате колико ћете га продужити и снагу пумпе. Ако је све јасно с напајањем (записано је у листи података и на самој јединици), дужина се одређује од аутоматске машине (извор напајања) до самог пумпе (не до спојнице).
2. Најчешће, такав параметар као дужина није обраћен пажња, јер додатни комад не прелази два до три десетине метара, али то није увек случај. За потопљиве пумпе, дужине каблова не би требало да прелазе 6% максимално дозвољеног падања напона.

Ово се може израчунати користећи формулу Л = (В *? В) / (И * 2 * 100 * (ПФ *? / К)).

• Овде Л је максимална дозвољена дужина;
• В је називни напон (В);
• ?В - највећи губитак напона (%);
• И - вредност потапајуће пумпе (А);
• п - 0? 02охм / мм³ (отпорност на бакар);
• к - пресек (мм) за кабл;
• ПФ = 1.

Избор одељења

Као што је већ поменуто, кабл за бушотине изабран је у односу на однос пресека / снаге, али како би се олакшало, можете користити табелу испод.

Табела за једнофазне (230В, 50Хз) потопљене пумпе

Табела за трофазне (400В, 50Хз) потопљене пумпе

Изгледа, зашто обратити толико пажње на избор кабловске секције, и зашто вам требају упутства овде? Заправо, ово утиче на трајање век трајања и рад јединице (сазнајте како направити филтер за бунар).

Чињеница је да када се попречни пресек спусти, отпор се повећава, стога се грејне жице (у овом случају, бакарне) загревају, од којих се изолација и топлотно скупљиву рукаву загревају.

Такав процес може довести до кратког споја или једноставно до сушења изолације, што га чини неупотребљивим. Поред тога, енергија потрошена на загревање не прими мотор, што значи да неће моћи испоручити потребну снагу.

Када се повеже, може се испоставити да се кабл пумпе за бунар састоји од три или четири језгра, али то углавном зависи од тога да ли је пумпа једнофазна или трофазна.

Дакле, за трофазно напајање дефинитивно требате четири језгре, док су опције за једну фазу могуће - све ће зависити од аутоматизације. Ова аутоматизација (прекидач притиска и сензор за сушење) могу се производити као једна јединица, али се може повезати самостално, иако овај фактор не утиче на број језгара - то се догађа другачије.

Веза

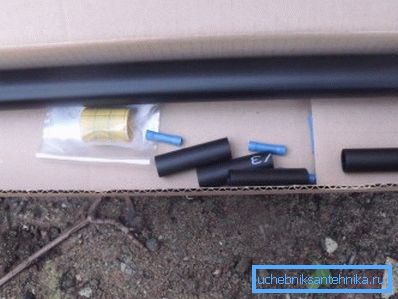

Напомена Термоскупљајуци рукав је цев од одредјеног промјера, који је, када је загрејан, затегнут и након хлађења остаје у истом полозају. Такве спојнице су направљене од полиолефина (органских супстанци и синтетичких полимера), што резултира издржљивим и еластичним материјалом.

Да бисте повезали два дела кабла с властитим рукама, пре свега, обратите пажњу на то како извући проводнике тако да не изгореју и не експлодирају под напетостима.

Горња слика показује три врсте увртања које се користе у таквим случајевима, али се најчешће користе прве две методе - једноставне и завојнице. Пракса показује да су довољно јаке да раскину и никада не узрокују лучење.

Не заборавите да пре него што наставите са спајањем кабла, потребно је ставити на топлотну скупљање - дебела цев на самом каблу, а танке рукаве на сваком језгру одвојено.

Након што то учините, пажљиво исеците све жице на жељену дужину, обришите крајеве, приближно 50-60 мм и спојите. После тога, померите мали рукав на окретање и причврстите их, а затим спакујте горње скупљање, као што је приказано на слици изнад.

Спојница без спојнице

У правичности треба напоменути да није увек потребно користити ручне и термичке материјале који се сабијају како би се изградио кабл на потопљеним пумпама, али ово се односи само на бунаре. Чињеница је да се чвориште врло често прави са унутрашњим прикључним блоком, са којим је могуће извршити спајање (погледати и чланак Врсте бунара и њихове карактеристике).

Ово се ради сасвим једноставно и једноставно - крајеви сваке од вена су обрезани око 10 мм и уметнути у рупице насупрот један другом. Врло је важно да притегнете завртањ уз неопходне напоре, јер га штипањем можете урезати жицу дуж малих вена, чиме се ствара слабији део у попречном пресеку.

Напомена! Ако не стегнете вијак чврсто, онда се може појавити искри у блоку, што доводи до оксидације, а понекад и топљења блока.

У већини случајева, водоинсталатери не користе терминални блок, користећи термоскупљајућу рукаву за изградњу. Истовремено, трошкови се повећавају за један пени, а поузданост везе значајно се повећава.

Закључак

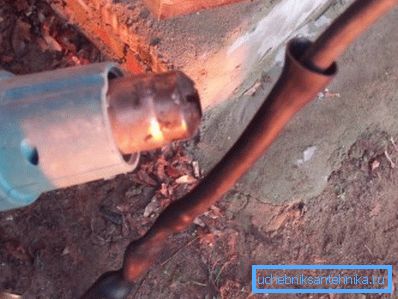

У закључку бих желео да кажем да вам нису потребни специјални алати, као што су лемилице или вентилатор за грејање, како бисте грејали термоскупљајуће рукаве на каблу потопљене пумпе. Полимер се може загријати отвореном ватром, па чак и обична гомила и суви чипови у облику сплинта су довољни за то (такође научите како направити бушилицу за бунар сопственим рукама).

Успехи!
