Кран 11с67п: уређај, варијанте, проблеми и њихова

У овом чланку ћемо истражити производ домаће индустрије, скривајући се под неумољивим насловом 11с67п. Проучићемо уређај и главне техничке карактеристике кугличног вентила 11с67п. Поред тога, морамо се упознати са варијантама његовог извођења и типичним проблемима вентила, који се могу решити независно.

Опис

Уређај

Пред нама је типични куглични вентил са кугличним заптивачем са ПТФЕ седиштима. Флуоропластични прстенови и стубови вентила; она је затегнута матрицом, омогућавајући вам да прилагодите степен компактности. Седла су притиснута на куглу са пар нерђајућих чашица.

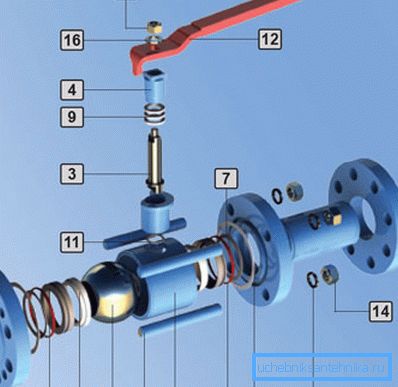

Следећи елементи су нумерисани на дијаграму:

1. Становање
2. Лопта
3. Стоцк
4. Притисни рукав.
5. ПТФЕ сједало.
6. Клип ПТФЕ седиште.
7. Диск опруга.
8. Заптивка.
9. Прстен заптивног прстена.
10. Кућиште О-прстена.
11. Заптивка испод љуске штапа.
12. Руковати.
13. Повезивање студ.
14. Орах.
15. Пролећна прање.
16. Флат васхер.

Нуанце: у зависности од дизајна вентила, кућиште може да преузме различите геометријске облике и постане нераздвојиво. Мало касније ћемо се упознати са неколико верзија 11с67п.

Карактеристике

Опис дизалице 11с67 може се наћи на бројним веб страницама произвођача и дилера. Нудимо његове главне карактеристике.

Корисно: радни притисак је обично означен на етикети. Ознака на кућишту РУ16 значи да је вентил дизајниран за радни притисак од 16 атмосфере. Ознака такође укључује величину прикљученог цевовода: на примјер, ДН50 РУ16 је вентил величине 50 мм, који дјелује у окружењу с притиском до 16 кгф / цм2.

Можда ће потенцијални купац бити корисан неки број додатних информација.

• Вентил није намењен цевоводима који транспортирају токсичне материје.
• Стезање затварача припада класи А према класификацији ГОСТ 9544.
• Куглични вентил са прирубницом 11с67п произведен је према ГОСТ 28343, ГОСТ 21345 и ТУ У 04671406-003-1999.
• Вентили са спојним прикључком (навоји) су направљени до величине ДН50.
• Максимална величина вентила која нуди домаће онлине продавнице - ДУ500.

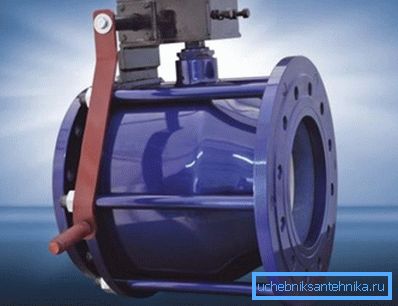

• Сви производи већи од ДУ250 опремљени су мењачем који омогућава окретање штапа без претераних напора.

• Минимална велепродајна цена производа (ДУ10, спојна веза) је око 800 рубаља. Максимално (ДУ500 за прирубнички прикључак са мењачем) прелази пола милиона.

Опције извршења

Нудимо опис неколико сорти 11с67п које нуди домаће предузеће Маршал.

Прирубница

Да је приказано на дијаграму на почетку текста. Карактеристичне карактеристике - дељено кућиште које повезују жљебови и заптивка између елемената кућишта, направљеног са паронитом заптивкама.

Главна предност прирубничке везе је брза монтажа и демонтажа, који се могу изводити у условима недостатка простора.

Корисно: вентил прирубнице има исту инсталациону дужину као и вентил одговарајуће величине. Ова карактеристика вам омогућава да замените неисправни вентил са вентилом без употребе заваривања за цеви.

Спајање

Навојна (спојна) веза, као што је већ поменуто, типична је за производе мале величине - до ДН 50 укључујући. Вентили су означени као 11с67п1ТСР. На крају слова су скраћенице са све завареним и навојем.

Капетан докази сугеришу: све заварени труп није растављен. Неисправност вентила (осим цурења цурења) значи да се мора заменити.

Повезивање спојнице за потрошача значи пар непријатних тренутака.

1. За реверзибилну уградњу са могућношћу демонтаже, вентил мора бити опремљен са гаражом, што онемогућава инсталацију на кратким равним дијеловима цевовода.
2. У хладној води, цеви од челичних цеви током неколико година рада су чврсто заглављене заједно.. Да раставите навоје морају их загрејати до црвене топлине. Лако је претпоставити да када се мало тело загреје до 600-800Ц, сви полимерни заптивци се шаљу у бољи свет.

Заварен

Вентил се заварује до одсека цевовода. Дугим млазницама за заваривање не дозвољавају заптивање у процесу заваривања. Демонтажа се врши гасним заваривањем или конвенционалном брусилицом; Тело вентила може бити или сложиво или потпуно заварено.

Флангед

Ови производи се разликују од конвенционалног краћег тијела прирубнице и намијењени су за уградњу у нове цјевоводе зграда у изградњи. Означени су као 11с67ПСУФ и изводе се само са сложеним кућиштима, омогућавајући замјену заптивки, па чак и лоптицу за закључавање.

Грешке

Листа грешака која се може поправити ручно у пољу је мала.

Ради правде, примећујемо да лоптасти вентили не изузетно ретко.

• У случају цурења кроз шипку, упутства произвођача се смањују до затезања рукава или замене заптивног прстена. Да бисте заменили вентил, није потребно растављати - довољно је да га затворите и извадите рукав са ручком уклоњеним.
• Ако вентил дозвољава воду, често је довољно да се стегну вијци који повезују тело. Ако затезање не помогне, тијело је отворено за замјену заптивних прстенова.

Закључак

Надамо се да ће наше кратко упознавање са релативно необичним елементом вентила и фитинга помоћи читаоцу да изабере оптимално решење за своје потребе. Видео у овом чланку ће, као и обично, понудити додатне информације. Успехи!
