Кугла од месинганог водонепропусног одвода са уклонљивом

Број комуникационих система у модерним стамбеним зградама је веома висок, а неки од њих захтевају инсталацију водоводних инсталација. Један од важних елемената је и славина која вам дозвољава да испоручите течност. За разлику од славине, овај апарат може снабдевати само топлу или хладну воду.

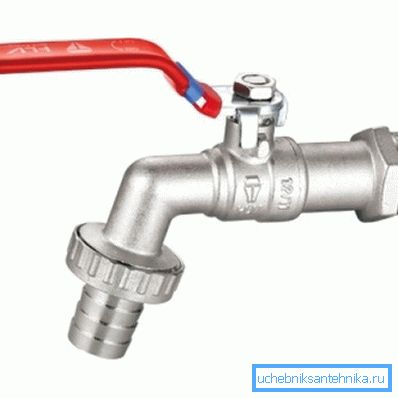

На слици је приказан зидни вентил са прикључком.

Предности и слабости лоптом

Посебно потражња су водене славине и тоалетне славине, чија главна компонента има сферни облик. Таква популарност је првенствено због бројних предности производа. Међутим, заједно са позитивним аспектима треба сматрати негативне аспекте.

Списак бенефиција

  • Најједноставнији дизајн не подразумијева присуство сложених дијелова, па је поузданост производа врло висок.
  • Ниска цена ове врсте производа за преклапање воде омогућава значајно ширење потрошачког окружења.
  • Захваљујући малом радијусу окретања полуге, за случај секунди може се извршити затварање у случају нужде.
  • Када користите такве дизалице, можете визуелно одредити ниво преклапања канала за довод.
  • Обим примене је прилично широк, што значи да је производ широко распрострањен.
  • Додатна предност је могућност уградње у руке, јер у овом случају је могуће уштедети финансијска средства.

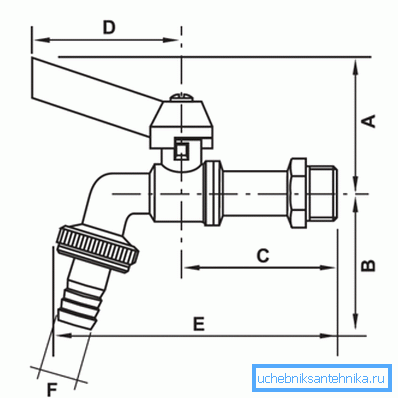

Црта производа: поглед са стране.

Неке слабости

  • Са лошим квалитетом радног окружења, производи могу пропасти, поготово ако се не окрећу дуго.
  • Продужена изложеност рђању обично узрокује оштећење површине главног елемента, тако да славина почиње да пролази кроз воду чак иу затвореном положају.
  • Није препоручљиво да овај уређај инсталирате у просторијама где је могуће спустити температуру на минус ознаке.

Додатак! Представљени производи имају кавитете смештене између тела и кугле, што доводи до седиментације чврстих честица у овој зони. Ово стање негативно утиче на прстенове седла.

Опис принципа рада

Сваки куглични механизам има посебан вентил у кућишту, у коме се бушилица пробија. Његов пречник одговара величини прикљученог цевовода, стога, уз пуно отварање, не примећује се смањење протока. То јест, вода тече истом брзином и са истим притиском.

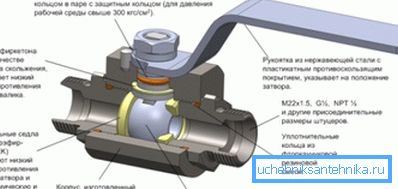

Шема за боље разумевање принципа рада.

Приликом отварања осовине рупа и цевовода се поклапа, а након окретања 90 степени, област протока се потпуно преклапа. У овом случају, баријера се појављује у облику бочних зидова лопте на путу кретања воде. Ако је ручица окренута 45 степени, онда ће се ток течности извршити у скраћеном режиму.

Као заптивни слој за размак између кућишта и полиране површине покретног уређаја користе се завршни прстенови, чије се пресовање осигурава посебним опругама или спојним вијцима.

Такви производи у условима живота могу се уградити за умиваоник. Контрола протока најчешће се врши помоћу полуге.

Техничке информације

Да бисте оценили производ, неопходно је упознати техничке карактеристике једног модела популарног произвођача. Такав уређај обично се користи као водени прикључци који се инсталирају на цевоводе мреже за снабдевање топлом и хладном водом.

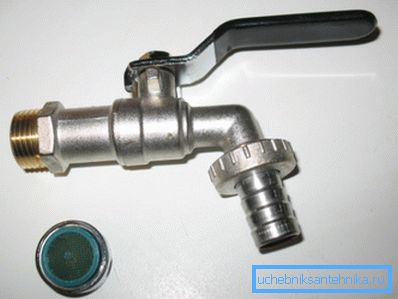

Одмах који се уклања одмах након савијања.

Што се тиче линија процеса, може се инсталирати кран овог типа на елементе који врше транспорт гасова и течности. За причвршћивање црева има уклоњиву монтажу. Сви производи морају бити у складу са тачкама наведеним у ГОСТ 19681.

Карактеристика Индикатор
Номинални притисак 1.6 МПа
Проток при ниском радном притиску 0.07 л / с
Приближан век трајања 20 година
Јоинт тигхтнесс > 0,4 МПа
Просечан ресурс 4000 циклуса
Номиналне димензије ? и? један инч
Тестни притисак 2.4 МПа
Сила се примјењује на полугу

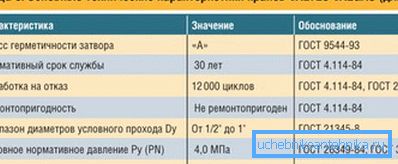

Техничке карактеристике производа који се користе за гас.

Производи уређаја

Овај елемент водених арматура обично се састоји од значајног броја компонената, иако је уређај који није сложен.

Следеће описује основне компоненте које играју важну улогу у функционисању производа.

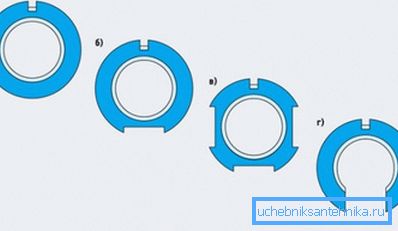

Могуће пресек кугласти вентили.
  • Становање садржи унутрашње делове, штитећи их од спољашњих утицаја. Израђен је од никлованог месинга.
  • Куглични вентил је главни елемент који се користи за отварање и искључивање протока. Израђен је од легуре бакра са хромираним слојем.
  • Седли прстенови Произведено на бази Тефлона, који додатно укључује угљеник и еластомер.
  • Стоцк То је кинематички елемент који преноси силу из погонског механизма.
  • Заптивни прстенови дозволите да побољшате заптивање. Главни материјал је гума.
  • Анодизирани челични прикључак за црево - Ово је комад у облику рукава, који је неопходан за прикључак на цевоводни систем.
  • Цап нут односи се на елементе прикључка цеви навоја за примену спиралног преноса.
  • Силумин ручица за поклопац са причврсним завртњем омогућава вам да извршите основне радње на преклапању воде.

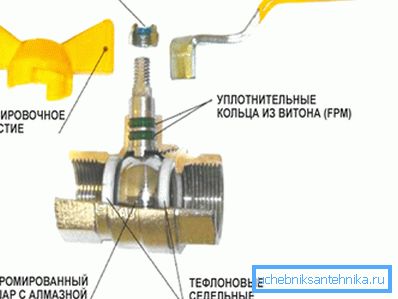

Демонстрација главних компоненти дизајна.

Напомена! Заједно са овим производом, обично се испоручује специјални АБС пластични распршивач. Сам материјал је смола отпорна на механичка оштећења.

Укупне димензије

За боље разумевање параметара, предложено је да се погледа посебна табела, у којој се дају основни подаци за моделе спојница лопте. Величина навоја обично се означава фракцијом, али у овом случају сечица је изостављена.

Тема Удаљеност у милиметрима
Са ивице ручке на централну осу вентила Од дна млазнице до централне осе Са врха дршке до центра канала
1 2 56 48 49
3 4 56 57 52

Упутства за инсталацију

  • Спајање производа са цевима треба извршити употребом флуоропластичних материјала за сабијање, како би се побољшала перформансе тишине.
  • Приликом инсталације није препоручљиво користити кључеве за кључеве типа ручке који припадају категорији изнад другог броја. Утицај је дозвољен директно на шестерокуту млазнице.
  • Причвршћивање флексибилних црева на фитинге треба вршити помоћу традиционалних привезника за вијке. Употреба различитих врста жица у овом случају није дозвољена.
  • Инсталирањем вентила не можете премашити максимални обртни момент. За производе са навојем? - 30 Нм, а за навојну везу у корацима? - 40 Нм.

Препоруке за употребу

  • Производи се морају користити у одређеним условима притиска и температуре. Ови подаци се обично помињу у опису техничких карактеристика производа.
  • Не управљајте уређајем ако је матица која фиксира ручицу у ослабљеном стању. Иначе, залиха може пропасти.

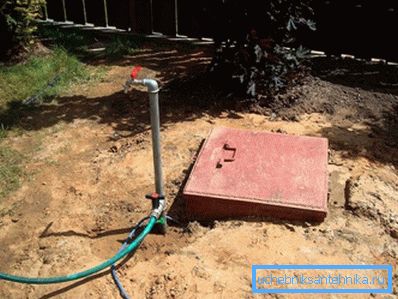

Демонстрирана крана монтирана на улици.

Могуће грешке

Најчешће се јавља цурење у склопку, што је првенствено због лошег заптивања споја током инсталације. Проблем можете решити замјеном печата, али ће то морати раставити.

Пропуштање течности такође се може јавити испод сидрене матице. У овом случају може се претпоставити да је заптивна оклопница оштећена. Након замене, производ обично функционише нормално.

Ако излази директно испод стабљике, онда са великом вјероватноћом можемо говорити о хабању кутије за пуњење, што значи да ће бити потребна потпуна замјена дизалице.

Превоз и складиштење

  • Производи овог типа треба чувати у амбалажи у којој су испоручени на тржиште потрошача. Главни услови који захтевају усаглашеност су представљени у параграфима ГОСТ 15150.
  • Што се тиче транспорта готових производа, потребно је извршити у строгој сагласности са истом техничком документацијом као у претходном параграфу.

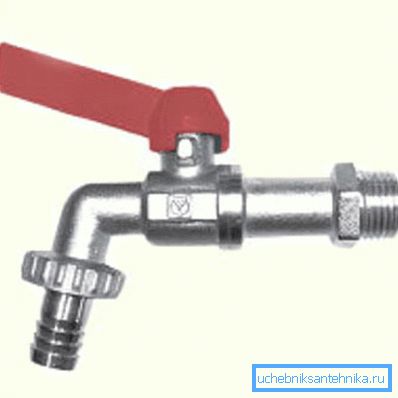

Представљена славина са навојем?

Као закључак

Изнад је представљена инструкција за упознавање са чињеницом да су такве славине за анализу течности из система водоснабдевања и других комуникационих мрежа. Приликом продаје обично назначених симбола. Пример: КВ 15 ДН15. То значи да се нуди посебан тип славине за воду са номиналним пречником од 15 мм. Остали детаљи се огледају у видео запису у овом чланку.
