Куглични вентил 100 мм: уређај, класификација, поређење са

Како куглични вентил ДУ100? Које врсте производа можете наћи на продаји? Да ли постоје могућности за монтажу производа? Како то изгледа против позадине алтернатива - вентила за завртање и вентила? Хајде да схватимо.

Први познаник

Изградња

Главни структурни елемент је лоптасти лептир у облику кугле са пролазним каналом. По правилу, његов пречник је једнак пречнику прикљученог цевовода. Штап који је убачен у жлебове вијка извлачи се кроз кућиште и испоручује се са одговарајућом ручком или мењачем. Функција заптивања се врши полимерним седиштима испод кугле и прстенастом заптивком око стебла.

Који материјали се могу користити за производњу кугласти вентили?

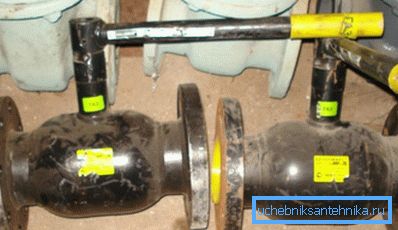

Корисно: зависно од услова рада, дршка може имати различите ознаке у боји. Дизајниран за хладну воду, топлу воду и грејање, куглични вентил 100 мм је обележен црвеном бојом; производи са ограниченом отпорношћу на топлоту - плави. Жута означава да је вентил за гас.

Врсте

Дизалице могу бити класификоване према неколико критеријума.

Тип тела

Може се све заварити и одвојити.

• У првом случају, као бонус, власник добија већу отпорност кућишта на хидраулични притисак.: с повећањем пречника, сила затезања његових зидова повећава сразмерно пресеку. Цена је скоро нула одрживост производа: као максимално, могуће је заменити истрошени печат око стабљике у њему.

• У другом случају, ако је потребно, замените све истрошене елементе конструкције. - седла, залиха и чак саму лопту.

По правилу, дијелови тела са великим пречником повезани су чеповима.

Повезивање цевовода

То се може урадити на три потпуно традиционална начина:

1. Навој Спајање са великим пречником, међутим, није врло популарно због чињенице да је нит тешко заптити и затегнути.

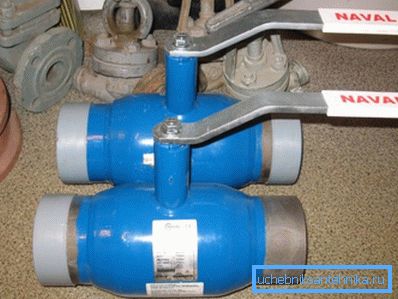

2. Заваривањем Дузина млазница за заваривање и знацајна маса тела вентила не дозвољавају опасне прегревање полимерних заптиваца приликом заваривања.
3. Прирубнице. Они пружају брзу монтажу и демонтажу дизалице.

Прирубнички куглични вентил ДН 100, пак, може припадати двије подкатегорије. У принципу, монтажне димензије кугличног вентила ДН 100 са прирубницом тачно одговара монтажним димензијама челичног вентила 30с33нзх, што омогућава замену без заваривања на цијевима.

Међутим, приликом инсталирања нових цевовода користе се краћи тзв. Међусобни вентили.

Затварање затварача

Са малим пречником цеви, заптивање лопте је осигурано једноставним притиском седишта приликом склапања тела.

Међутим, за веће величине врата, користи се још неколико решења.

1. Кугла се поставља између седишта са малим отвором. Пребацује се на жељено седиште под притиском радног медијума.
2. Седло је направљено од опруге опруге опруге, која обезбеђује неопходну сила притиска чак и уз извесно хабање флуоропластичног или тефлона.

Скупштина

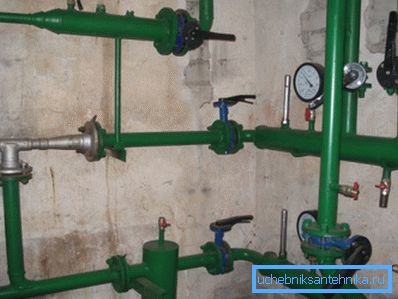

Извршава се у било којој радној позицији. Једино ограничење је удобан положај ручице или кормила мењача. Правац протока воде је ирелевантан, што је јасно назначено одсуством стрелице на телу.

Поређење са алтернативама

Како се вентил са лоптастим прирубницом ДУ100 гледа на позадину прирубничког вентила са завртњима и вентила исте величине? Који тип вентила треба да изаберем?

Да их упоредимо на више начина.

Отпорност на хидраулику

1. Куглични вентил са пуним отвором има скоро никакав отпор кретању струје: у њему нема окрета и прелазака пречника.
2. У том погледу вентил је донекле инфериоран кугличном вентилу. Подигнути сви образи и клин делимично су у току. Осим тога, присутни су прелаз између пречника између огледала који чине турбулентан ток.
3. Вијак вентила - јасан аутсајдер. Навојни окрети тела и релативно мала рупа у седлу узрокују пад притиска након овог елемента зауставног вентила.

Инсталација

1. Као што је већ поменуто, упутство за уградњу кугличног вентила не дозвољава слободе. Он је у стању да ради у било којој позицији иу било ком смеру протока воде.

1. Вентил није пожељно монтирати само управљач. Ово ће учинити кутију за надувавање изузетно непријатно.
2. Додатно, вентил се мора поставити тако да радни медијум притиска на вентил одоздо. Иначе, после неког времена, вентил је неизбежан.

Узгред: срушење вентила са протицуррентом је праћено хидрауличним шоком - пролаз кроз цевовод високог притиска. Међу посљедицама су раздвајања на прикључцима и навојима, сузе флексибилних спојева, ломи се шавовима електро-заварених цијеви и разбацани прикључци радиатора.

Сервис

1. У случају кугличног вентила, она се своди на причвршћивање навртке на затварачу стакла након неколико стотина циклуса затварања и затварања.
2. Вентил за вентилацију је потребан периодични (чак и када је у стању мировања) паковање кутије за пуњење и (понекад) замена заптивке.
3. У случају вентила, периодично паковање жлеба допуњује потреба за брушењем зарасених наслага образа и огледала.

Закључци

Прилично су очигледни: кугласти вентили у савременим вентилима немају озбиљне конкуренте. Изузетак могу бити само производи за посебне услове (високе температуре, корозивни медији итд.).

Видео у овом чланку традиционално ће понудити читатеље додатне материјале. Успехи!
