Куглични вентил 11б27п1: уређај, карактеристике, примена

Шта је бубња кугла 11б27п1? Како то функционише? Како изгледају савремени куглични вентили против конкурентских решења? Где се могу применити? Хајде да схватимо.

Како то ради

Месингани куглични спојни елементи бренда 11б27п уређени су прилично традиционално за ову врсту вентила.

• Главни елемент вентила је месингана кугла са скоро рупом. У зависности од положаја, проток радног медија кроз кућиште се отвара или затвара.

Корисно: као и сви други типови вентила, куглични вентили нису намијењени за гашење (попречно попуњавање). Имају само две радне позиције - отворене и затворене. Када вентил функционише у полу отвореном положају, тело између заптивних прстена постепено се напуни са шљаком.

• Злогласни прстенови за заптивање материјала са ниским трењем покривају куглу са обе стране, обезбеђујући непропусност у затвореном положају.
• Стуб пролази кроз рупу у кућишту и запечаћена је са заптивањем у виду жлеба - полимерног прстена, који се притиска са врха помоћу подлошке.
• Прстен је фиксиран на штапићу са ручком (ручица или лептир) и навртком.

Карактеристике

Техничке карактеристике 11б27п1 кугличног вентила су такође стандардне.

Вероватно је вредно додати неколико коментара сувим бројевима:

• Материјал тела и кугле је искључиво отпоран на електрохемијске процесе.. Месинг не формира галвански пар са било којим коришћењем метала.
• Термо отпорност флуоропласта омогућава да ради не само у унутрашњим инжењерским системима зграда, гдје је максимална температура зграда ограничена на 95 - 105 Ц, али и у мрежама за гријање и лифтове са температуром протока до +150. У ствари, спојница лопте 11б27п ДУ15 РУ16 се често користи као контролни вентил у лифту.

Стварни век трајања вентила у нормалним условима рада је неколико пута већи од израчунатог. Једноставно ставите - ако га инсталирате, тешкоће ћете бити присиљени купити замјену у догледној будућности.

Регулаторни документи

Који ГОСТ на лоптици 11б27п1 је тренутно на снази?

• Материјал кућишта, шипке и лопте је у складу са ГОСТ 15527-2004 легура бакра и цинка третираног под притиском.
• Ручни материјал мора бити у складу са ГОСТ 1583-93 легура алуминијума за ливење.
• Климатска верзија вентила процењује се према ГОСТ 15150-69 УХЛ 4, а стезање - према ГОСТ Р 54808.
• Коначно, производ као цјелина мора бити у складу са захтјевима међудржавног стандарда ГОСТ 21345-2005 Цилиндрични, конусни и кугласти вентили усвојени од 12 држава бившег СССР-а.

Нуанце: последњи стандард регулише производњу вентила за радне притиске не више од 250 атмосфера. За ултра високе притиске - ваши захтеви.

Помињемо неколико кључних захтева ГОСТ 21345-2005.

1. Ефективни пречник (величина жлеба у кугли) вентила величине до ДН 350 укључује најмање 95% пречника улазног дела кућишта.

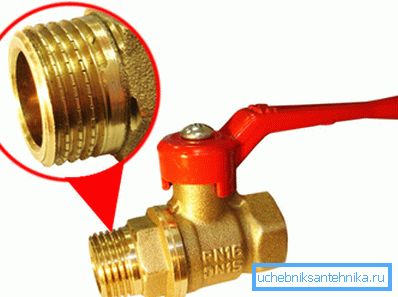

2. Дефекти у навоју, дајући их изнад просечног пречника, не би требало да имају укупну дужину већу од пола окрета. У овом случају, дефекти не би требало да ометају извршење навојне везе цеви.

Цлассматес

Поред лопте, у водоводним продавницама се може наћи плута и завртањ. Хајде да упоредимо производ који проучавамо са њима.

Цорк

Плута од плуте захтева знатан напор за помицање плуте: површине од месинга или ливено-жељеза контактних делова имају прилично велико подручје. У случају кугличног вентила, клизање никлованог кугла са идеалном површином изнад седишта полимера са изузетно ниским коефицијентом трења, нема приметне отпорности на притисак на полугу.

Паковање плетенице вентила плуте почиње да тече на првом месту плуте. Жлезда је неизбежно израђена чак и када је у стању мировања: било који механичар ће потврдити да, како не би дошло до цурења, треба да се пакује једном на пар година. Заптивке од полимерног кугличног вентила не захтевају одржавање у принципу.

Сцрев

Питања о сакупљању су овде релевантна. Употреба гумених заптивних прстенова их у потпуности не решава: гума на крају губи еластичност и цурење.

Осим тога, завојни вентил уређаја даје власнику низ ексклузивних проблема.

• Сложени облик круга повећава хидрауличну отпорност и доприноси акумулацији шљака испод вентила.

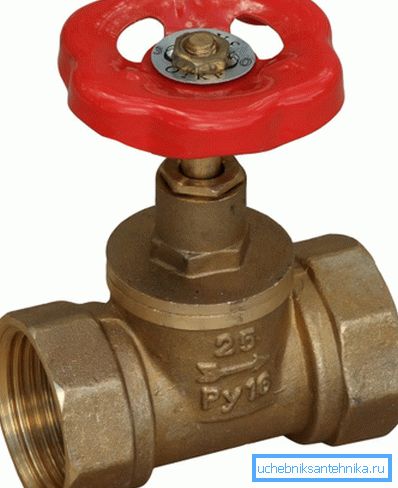

• Вентил треба поставити стрелицом у смеру тока воде. Обртна струја може срушити вентил.

• Гумена заптивка на вентилу има ограничен радни век (ретко више од 3 до 5 година). Све-метални вентил неће блокирати воду, ако између њега и седла постоји најмање једно зрно песка.

Ниједан од проблема наведених у дизајну лопте није релевантан.

Закључак је мало предвидљив: конкуренти немају шансе. Ако ћете инсталирати водовод или грејање сопственим рукама, очигледна инструкција је да се одлучите за кугличне вентиле.

Апликација

Које величине дизалица су потребне приликом инсталације водовода у кући или стану? Где треба да се примењују? Дајемо неколико примера.

Користи се сферични спој 11б27п1 пречника 15 мм:

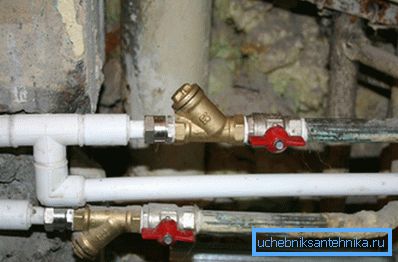

• На улазе хладне и топле воде у стану.

• Као контролни вентил за мерење температуре и притиска.
• На уметцима у водоводним инсталацијама појединачних водова (водокотлића, умиваоника, судопера, итд.).

Куглични вентил 11б27п1 пречника 20 мм се користи за одрезивање појединачних грејача из круга гријања. Може се ставити на краткоспојник испред радијатора.

Капетан Очигледно подсјећа: ако су истовремено и прекидачи и прикључци акумулатора затворени, циркулација у постољу ће се потпуно зауставити. Ускоро ће вам суседи доћи, на челу са механиком, и почиње да изговара зло, увредљиве речи.

Сферични спојни вентил 11б27п1 са пречником од 25 мм постављен је на стубове довода и гријања воде, на депонијама склопа лифта и на улазним цевима котла.

Куглични вентил 11б27п1 пречника 32 мм се може користити на подизачима у високим зградама и на изливу гријања како би се одрезали одређени делови склопа.

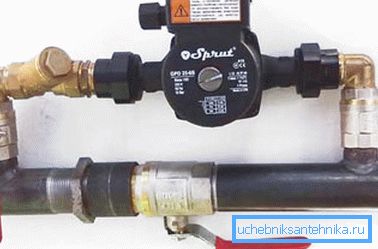

Куглични вентил 11б27п1 пречник 40 мм користи се у гравитационом систему грејања (када уметање пумпе прекида обилазницу). Она се, заједно са вентилом са већим пречником, може ставити у јединице за воду и у кутије са топлом водом у лифтовима.

Закључак

Надамо се да је наше познавање представника домаће санитарне опреме било прилично информативно. Читач ће моћи да проучава додатне материјалне материјале гледајући видео у овом чланку. Успехи!
