Куглични вентил 3: 4 - уређај, карактеристике, уградња

Куглични вентили за воду од 3: 4 инча - најчешћи и висококвалитетни тип вентила који се користе за постављање цевовода за топлу и хладну воду, као и за системе грејања. Они су једноставни за инсталацију, поуздани и компактни, тако да данас нема инсталације без употребе ове врсте фитинга.

Причаћемо о уређају, карактеристикама и предностима кугличних вентила, као ио разматрању правила за њихову инсталацију.

Фитинги лоптастог вентила

Уређај

Куглични вентил је тип затварача (понекад подесив) фитинга који се користи у цјевоводе водовода, грејања, плина, уља и других медија цевовода. У односу на системе водоснабдевања и расхладне течности, овај тип прикључака се у већини случајева користи као елемент за закључавање.

Треба рећи да је вентил са сферичном утикачем савремени и сасвим прогресиван уређај, који замењује конусне моделе, који су имали много озбиљних недостатака повезаних са значајном хидрауличком отпорношћу због облика и величине проласка.

Истовремено, сама изградња је била позната давно - пре више од 100 година, међутим, његова ефикасна примјена постала је могућа тек након појављивања нових синтетичких материјала, као што су флуоропласт и други вјештачки полимери.

Вентил са кугличним вентилом је прилично једноставан.

Производ се састоји од следећих елемената:

1. Тело месинга. Употреба ове легуре је због нижих трошкова производње, као и веће отпорности на корозију у односу на челик;
2. Заптивање седла. Користе се за заптивање плуте, израђене од Тефлона, Тефлона, полиетхеретхеркетона (ПЕЕК) и других синтетичких полимера;
3. Лопта. Извршава функцију затварача. Лопта има аксијалну рупу, чији се пречник поклапа са пречником канала цеви, а када се плута ротира за 90 степени, канал се преклапа, јер правокутна ос лопте нема рупе;
4. Контрола затварача. Може бити у облику полуге, лептира или јагњетине, а уместо ручице може се инсталирати електрични или пнеуматски серво за аутоматизацију контроле система;
5. Месингано вретено која повезује ручку или актуатор са затварачем и преноси сила да га окрене.

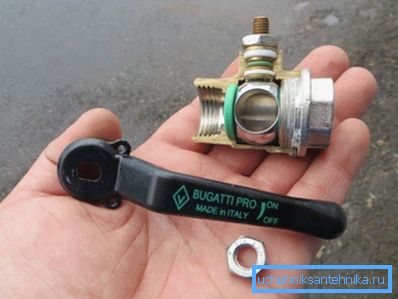

Дакле, видимо да унутар тела постоји сферни затварач са прорезом кроз рупу.

Ако окренете плуту тако да се рупа у њему поклапа са каналом протока, онда ће се медијум слободно кретати кроз њега уз минималан отпор, који се неће значајно разликовати од отпорности у сличној цеви са истим пречником.

Затим окренемо завртањ 90 степени и лопта затвара канал.

Обрати пажњу! Као што видите, овај тип вентила је дизајниран веома једноставно, што даје високу поузданост и релативно ниску цену због једноставности производње производа са таквим дизајном.

Карактеристике

Главне техничке карактеристике које се користе за описивање карактеристика уређаја и избор модела који одговарају једном или другом циљу су:

• Природа радног окружења. Овде наведите врсту супстанце која се може транспортовати преко уређаја (вода, гас, уље, итд.) И опсег температуре у којем је могуће радити;
• Номинални радни притисак. Означава се словима ПН и бројем који је једнак вредности радног притиска у атмосферама. Пример означавања - ПН 40;
• Пречник канала. Означава се у инчима или милиметрима, означеним словима ДН и бројем који указује на пречник у мм, на пример, ДН Такође се може одредити пречник у фракцијама од једног инча, на пример,?, 1/2, 1, 1? и тако даље Постоји прелазни куглични вентил 1: 2 до 3: 4;
• Природа локације навоја на улазу. Постоје модели са унутрашњим навојем са обе стране, назначени су као ин-ин, са унутрашњим и вањским навојем - ин-н, са вањским навојем са обе стране - нн. Поред тога, с једне стране кран може бити искључен америчким орахом.

Утврдите колико ће пречник кугличног вентила 3: 4 помоћи да се таблица подудара с величином цеви:

Обрати пажњу! При избору производа треба обратити пажњу на материјал чије се састоји. Квалитетни модели су направљени од чистог или хромираног месинга, понекад из челика против корозије. Силумин производи се не могу купити, јер имају ниску чврстоћу.

Да би разликовао силумин из месинга, довољно је узети два славина у руци: месинг ће бити знатно тежи. Поред тога, силумин се прља, а када се трљају на комад лакше материје или тканине, остане сив траг на њој.

Имајте на уму да је цена кугласти вентила прилично демократска, па је вриједно штедње на њима. Ово посебно важи за системе грејања, за које је боље изабрати италијанске производе, на пример Бугатти или Гиацомини.

Скупштина

Инсталирање кугличних вентила властитим рукама није тешко.

За ово нам је потребан једноставан скуп алата:

• Подесиви клијешта за воду;
• Умије за навојем;
• Бугарски;
• Филе;
• Пласх холдер;
• Санитарни лан и заптивна паста.

Препоручљиво је уградити филтер за затезање пред производ (грубо чишћење), јер ако се уђе у песак или рђа, површина утикача ће се истрошити, а славина може почети да усија воду.

Ово је нарочито важно за системе грејања, у којима се током периода неактивности вода и плута могу загадити, због чега ће се затварач у великој потешкоћности претворити, а понекад ће се у потпуности зауставити са њеног места.

Да вам је било удобније да сазнате информације, припремили смо корак по корак инструкције за инсталацију:

1. Изводимо сва потребна мерења и обришемо цев на правом месту.. Најбоље је да употребите сабљинску тестеру за глатко резање на 90 степени;

1. Очистимо крај боје и облоге са завршним резом. Ово се може урадити са млином или датотеком. Такође можете да користите специјални изборник лица;

1. Узимамо матрицу за навођење жељеног пречника и подмазивање зуба са маст или лубрикантом. Такође подмазујемо саму цев;

1. Уметните умиваоницу у држач за матицу и исечите навој на цеви. Требали бисмо имати најмање 4,5 окрета, али не више од 5. Боље је сјећи два пролаза, тако да ћете мање оптеретити цијев и алат за резање;

1. Ветар од примљеног навоја санитарни лан у смеру казаљке на сату. Затим ставите добар слој заптивне пасте на цијелу површину навоја;

1. Узимамо кран и ветар намотамо. Требало би да буде најмање 4,5 окрета. Прво, варајте ручно, а затим користите подесиви кључ.

1. Ако је потребно повезати два фиксна дијела цеви, онда користимо модел са америчком (сгоном).

Обрати пажњу! Уверите се да је нит прецизно исечена. У противном ће веза бити непоуздана.

Закључак

Куглични вентили су најпрогресивнији уређаји за закључавање инсталација водоводних и грејних система. Видео у овом чланку јасно и луцидно показује процес инсталације таквих вентила.
