Куглични вентил д20 - како не би погријешио приликом одабира

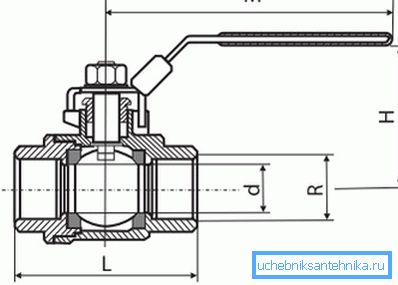

Број кључних параметара који се требају узети у обзир при избору вентила, је пречник, та величина мора тачно одговарати димензијама цијеви, иначе можете заборавити на нејасноћу споја. За неприпремљену особу, одређена конфузија може бити узрокована употребом ознака као што је "условни пречник" или величина лумена, па је неопходно прво разјаснити ово питање.

Мали образовни програм

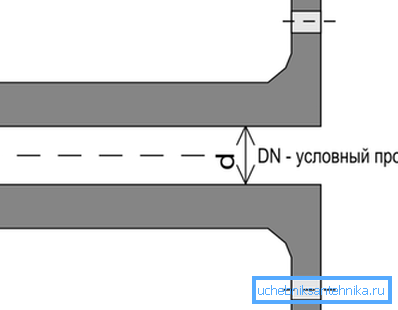

Свако је упознат са концептом пречника, али концепт номиналног пречника (Д или ДН) се користи за цијеви, као и зауставни и контролни вентили. На пример, у водоводним продавницама означавање кугличног вентила од 20 мм подразумева количину чишћења.

Овим концептом се подразумева унутрашњи пречник, заокружен до најближе стандардне вредности. Комплетна листа стандардних вредности ДН може се наћи у ГОСТ 28338-89, минимална вредност је 2,5 мм, а максимум је 4000 мм.

Главна конфузија произлази из чињенице да у 99% случајева стварни унутрашњи пречник није једнак номиналном (условном). Ако, на пример, узмемо стандардну металну воду од метала са вањском димензијом од 159 мм, онда ће стварна величина размака зависити од дебљине зида. Дакле, са дебљином метала од 6 мм, то ће бити једнако 147 мм, а са 8 мм зидом - 143 мм.

Али ако погледате вредности дате у стандарду, испада да је исти номинални пречник - ДН150 (или ДН150) - погодан за оба случаја. Исти принцип функционише и са мањим величинама, што треба узети у обзир при избору вентила. На пример, куглични вентил ДН 20 има номиналну величину од 20 мм, што значи да је погодно само за уградњу на цев са одговарајућим пречником.

Обрати пажњу! На први поглед таква нота изгледа смешно, али није. У ствари, корак између стандардних вредности је усвојен тако да се пропусност сваког следећег вредности лумена повећава за око 60-70%. Ово олакшава избор цјевовода на фази израчуна водовода, гаса и топлотних цевовода.

Уређај, избор и уградња кугличног вентила

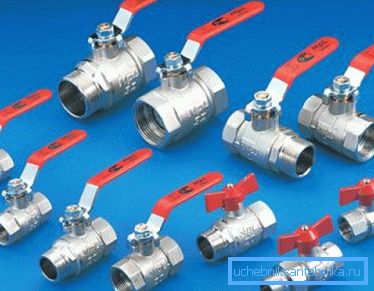

Што се тиче структуре таквог уређаја, то се не мења у зависности од величине. Осим ако се понекад, уместо дугмета, инсталира електрични погон како би се окренула лоптица, неопходно је да се великим дугметом не може једноставно окретати због недостатка слободног простора.

Шта тражити приликом избора

Друга потешкоћа у избору специфичног модела кугличног вентила може бити претворба инчних величина у метрику и избор одговарајуће вредности ДН (ДН). На пример, куглични вентил ДН20 погодан је за уградњу на ВГП цев са спољним пречником од 26,8 мм, при чему је размера навоја једнака? ин.

У таблици се даје кореспонденција величине инцха навоја, ДН и спољне величине цеви.

Преписка између условног пролаза и спољног пречника цеви

Обрати пажњу! Табела приказује податке само за најчешће величине које се користе у приватној изградњи.

Табела показује значајно одступање између цеви различитих врста, чак иу истој величини вентила. Ово се објашњава различитим дебљином зида цеви, као и чињеницом да је унутрашњи пречник назначен у металној траци, али за пластичне производе - спољни пречник.

Иако је цена једноставног кугличног вентила мала (једноставни модели полипропилена коштају мање од 200 рубаља), ипак је боље одмах обратити пажњу на ове суптилности.

Карактеристике полипропиленских дизалица

Односно недавно, ПП лоптасти вентили су се појавили на тржишту. У таквим уређајима, дизајн блокирног дела остаје непромењен - исту металну лопту са кроз рупе, али тело је направљено од полипропилена. У овом случају, пре броја који означава количину чишћења, а затим слиједи скраћеница која означава врсту кориштеног материјала.

На примјер, улазни куглични вентил ППРЦ 20 значи да је тело направљено од полипропилена типа 3 (случајни кополимер), а номинални пречник је 20 мм.

Обрати пажњу! За уградњу конвенционалног модела са металним кућиштем се обично користе одвојиви прикључци. У случају аналогног ПП-а, логично је користити везу помоћу лемљења.

Упутства за инсталацију се не разликују од прикључка конвенционалних ПП цијеви:

• За повезивање се користи специјално "лемљење".. Грејни елемент таквог уређаја је дизајниран тако да је могуће поставити цијеви различитих пречника. Плоча и цев се стављају на грејни елемент и загревају на кратко време;

• након тога морате брзо уклонити оба елемента из лемилице и убацити крај цеви у славину. Ако је полипропилен довољно загрејан, онда га треба приликом инсталације једноставно исцедити, то је нормално.

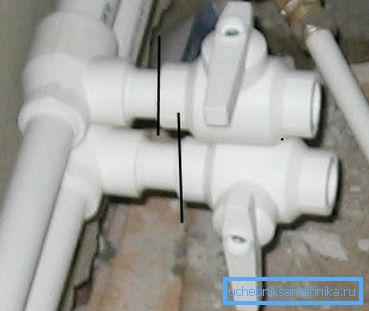

Горња веза се сматра најједноставнијом, али није без недостатака. Главно се може сматрати појавом значајног локалног отпора. Ако, на пример, куглични вентил ПП 20 са цевима, онда ће цев Ду бити једнако само 15 мм, ау крану - 20 мм.

Сходно томе, када проток пролази кроз зглоб, због разлике у пречнику, турбуленција ће се створити на улазу, а на излазу ће се генерисати повећано оптерећење на заваривању.

То се може избећи на два начина:

• користећи одвојиву везу, на пример, истог Американца;
• користећи ПП спојницу, у овом случају можете користити заваривање. Употреба спојнице омогућава вам да спојите цев и славину од краја до краја, тако да ништа неће ометати проток. Ниједан од ових метода не компликује сам процес, тако да се инсталација може извршити ручно.

Сумирајући

Избор кугличног вентила није тако једноставан задатак који изгледа на први поглед. Морате јасно разумјети разлику између таквих концепата као номинални и стварни пречници, да бисте могли да претворите метричке димензије у цолу и обратно.

Предложене информације неће збунити означавање вентила и регулационих вентила и обезбедити правилан избор. Видео у овом чланку је кратак преглед различитих типова кугласти вентила.
