Висока популарност кугличних вентила за затварање захваљујући екстремној конструктивној поузданости. Из тог разлога, они се широко траже у системима грејања, снабдевању водом, гаса и хладноће, вентилацији, као иу топлотним тачкама са умереним температурама. Најатрактивнија карактеристика кугличних вентила је њихова "аутономија" током радног процеса без потребе за одржавањем.

Опште информације

Куглични производ назива се у облику бравичног дела који има сферни облик и налази се између два сједишта и вретена спојена на управљачку дршку. Овај тип вентила треба користити само као запорни вентил, али не и регулациони вентили.

Оригиналне карактеристике дизајна и техничке карактеристике кугличног крана са сферним месингом, заједно са материјалом, пружају затворени чвор са изузетним особинама:

• универзалност - материјал производа је стабилан када је у контакту са водом, уљима, ваздухом и саобраћајним протоком нафтних деривата на температури;
• поузданост - сигурност рада гарантује елемент конструкције - шипка;
• ефикасност - облик лоптице, ротирајући око своје осе, омогућава лако регулисање саобраћајног тока;
• замјењивост - спајање се може замијенити са прирубницом, поштујући мере сигурности за ову врсту цјевовода;
• Херметичност - специјалне заптивке са високом отпорношћу на хабање, омогућавају рад на производу већ дуги низ година.

У зависности од сврхе, могу се производити такви кранови:

• директни проток;
• контролне тачке;
• мешање;
• угаони.

Лопатица с пуним бронзаним отвором по ГОСТ 21345-2005 има 25.000 радних циклуса. С обзиром на беспрекорни рад уређаја, његов радни век је могућ 30 година (ГОСТ 4.114-84). Месингани уређај издржава флуктуације температуре од -20 до +150 ° Ц и притисак од 1.6-4.0 МПа (ГОСТ 26349-84, ГОСТ 365-80).

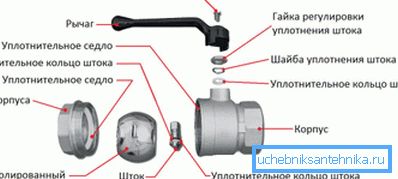

Дизајн карактеристике

Лоптасти елемент за закључавање се може поставити у пливајућем положају или на носачима. Плутајућа кугла није ригидно повезана са вретеном и може се слободно кретати - унутрашњи притисак са долазеће стране га притиска на прстен на излазу, спречавајући да вода истопи.

У подлошкој конструкцији, вијак је стегнут, с једне стране, са пином у доњем дијелу конструкције. С друге стране, сједишта која се притискају на лопту помоћу притиска протока. Сложеност механике локације повећава трошкове производа.

Материјал

Дуг животни век се постиже захваљујући заштитном премазу који се наноси галванизацијом никла. Ова технологија омогућава коришћење славине у цевоводима са питком водом, као и са топлом водом.

Међутим, куглични вентил са пуним отвором у односу на вентил:

• лакше;
• компактнији;
• има малу хидрауличну отпорност;
• радијус окретања - 90 °.

Дакле, неколико великих трошкова изгледа оправдано.

Класификација крана

Класификација се може извршити узимајући у обзир различите параметре:

• пречник извртања - пуни отвор, при чему се пречник гатеса поклапа са рупом у цеви и не-пуном отвором са рупом у капији мању него у цеви;
• путем тие-ин-а - прирубница, пригушница, заварено, квачило.
• методом контроле - ручни и механички;
• према врсти управљања - ручицу лептира или полугу.

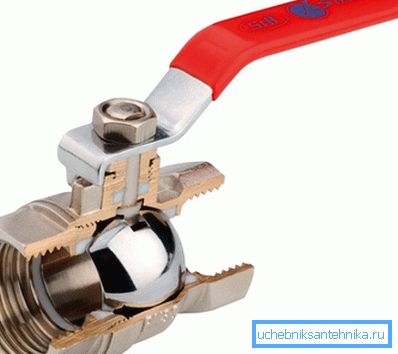

Куглични вентил

Спојни вентил је прикључен на цев са женским навојним спојницама. Окретање ручке у смеру супротном од казаљке на сату док се не заустави паралелно са цевима значи пуно отварање.

Кранске дизалице се израђују у 3 верзије:

• монолитни (економски);

• двокомпонентни, састоји се од кућишта и спојнице - најчешћи модели;
• Троделни или сложљиви, који сами могу поправити или убацити нови печат.

Требало би да се изабере куглични квачкавац са пуним отвором, узимајући у обзир:

• сврха експлоатације;
• температура радног медијума која ће проћи кроз уређај;
• унутрашњи притисак;
• пречник цевовода.

Јединица за блокаду спојница је цењена водоводним системом, широко се користи у водоводним и грејним мрежама, али може радити у гасовитом окружењу.

Неоспорне предности армирања укључују:

• мале димензије и тежина;
• уградња у било коју позицију;
• лакоћа управљања;
• ток у било ком смјеру;
• ниска хидрауличка отпорност;
• демократска цена.

Недостаци се могу узети у обзир:

• потреба за дугим полугама за затварање;
• висок трошак електричних погона за аутоматско затварање;
• ограничавајући радну температуру медија - 100 ° Ц и притисак - 16 бар и пречник цеви до 100 мм;
• осетљивост на пад притиска.

Обрати пажњу! Чепови за блокаду куглица захтевају повећану пажњу приликом монтаже и уградње властитим рукама, придржавајући се дозвољених момента. Најмања грешка може довести до оштрог пада притиска и неизбежне оштећења чвора.

Прирубнички кран

Када температура медија прелази 100 ° Ц, а притисак од 16 бара и рад производа за спајање није могућ, користите прирубницу кугличног вентила са пуним отвором. Међу предностима прирубничке дизалице, између осталог, је и могућност извршавања поправки (случај сложен).

Недостаци због:

• висока цена;
• велика тежина;
• присуство дугих ручица за ручну контролу.

Обрати пажњу! Упутство се обавезује окретати ручицу до краја како би се избјегло стварање падавина унутар уређаја, што доводи до цурења, поправке или замјене опреме.

Разлике у проходности кугличних вентила

Главна разлика између пуног извртања и неиспуњеног вентила је пречник и облик отвора у брави. Отварање пуне монтажне конструкције се не конусира и поклапа се са унутрашњим пречником цеви, ау не-пуном отвору је у облику левка. Један такав конус окреће нежне стране према току, ако их има два - са обе стране.

У поређењу са пуним отвором, не-пролаза чвор има:

• нижа маса;
• лако руковање;
• нижи трошак чвора на вратима.
• лошији пропусни опсег;
• већи коефицијент хидрауличке отпорности;
• условнија издржљивост.

Са смањењем проласка, елемент закључавања постаје компактнији. Ако сила главе не игра значајну улогу, боље је изабрати дизајниран кран као економски одржива опција.

Сумирајући

Значајне карактеристике склопа лопте од месинга омогућавају да се користи у индустријским и домаћим просторима. Помоћ специјалисте за техничке суптилности ће вам помоћи да одаберете једину тачну опцију која ће служити целом свесном животу верно и верно.

Видео у овом чланку је мали преглед популарних типова лоптичких вентила.
