Подешавање прекидача притиска воде за пумпу

Прекидач притиска је кључни елемент у аутоматизацији пумпе или пумпе, даје сигнал да укључи и искључи пумпу. У зависности од произвођача и модела, фабричка подешавања се могу разликовати, али, по правилу, доњи праг за укључивање пумпе је подешен на притисак од 1,4-1,8 бара, а праг за искључивање је 2,5-3 бара. Али понекад овај праг подешавања није довољан за нормалан рад водовода, па је неопходно подесити прекидач притиска воде за пумпу, да изаберете индивидуалне параметре за укључивање и искључивање.

Дизајн и принцип рада

Пре него што почнете да постављате релеј, морате разумјети дизајн и принцип рада. Дизајн релеја је прилично једноставан и састоји се од контаката, плоча са опругом, на коју утиче притисак воде.

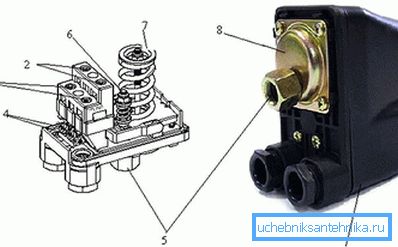

1. Становање
2. Контакт група за прикључак пумпе.
3. Терминали за мрежну везу.
4. Терминал за уземљење.
5. Нут за повезивање релеја са доводом воде.
6. Прилагодљиво подешавање диференцијалног притиска
7. Минимални притисак за подешавање опруге.
8. Чвор чији је клип и мембрана.

На металној подлози је причвршћен на једном крају металне платформе, која може подићи и пасти под дејством клипа. Клип је вођен притиском воде. Платформа има две опруге (6,7), велика опруга (7) супротставља силу клипа (воде), чиме га балансира. Мала опруга (7) не ступа на снагу одмах, али након што се платформа подиже до одређене висине, а чим платформа додирне мање опругу, клипу се супротстављају снаге оба извора и повећава отпор клипа силе, од тог тренутка платформа мора порасти доста. контакти се отварају и пумпа је искључена. За отварање и затварање контаката одговара малом шарку са опругом. Чим се платформа подиже изнад ове шарке, контакти одбијају и електрично коло се отвара, чим се деловање клипа (воде) сила смањи, платформа се спушта и контакти затварају.

Велики опруг је одговоран за укључивање пумпе, односно за доњу границу притиска, и уз помоћ мале опруге, подешен је тренутак када је пумпа искључена, односно, подразумијева се разлика између укључивања и искључивања.

Прилагођавање

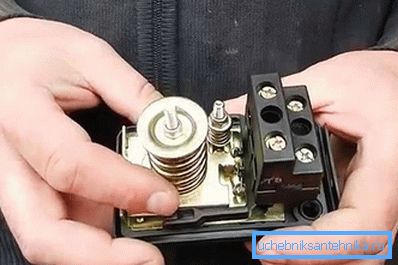

На основу принципа релеја, његово подешавање је да промени крутост између платформе, на коју утиче притисак воде и контакти. Подешавање се врши променом крутости пролећа, која је или компримована или ослабљена, подешавањем навртки. Пре почетка подешавања, потребно је поправити индикаторе манометра приликом укључивања и искључивања пумпе. Затим искључите релеј из мреже и уклоните поклопац кућишта. Коришћењем кључа, одвртањем или извлачењем навртки, подесите потребне параметре:

• ако је потребно само променити доњи прекидни прекид (повећати или смањити), онда је потребно притиснути или отпустити матицу на опругу (7);
• да повећате или смањите горњу границу затварања пумпе, потребно је причвршћивање или одвијање навртке на опругу (6), када се затеже - ми подижемо граничну границу пумпе, а када га одвијемо, напротив, спустимо је, повећавајући разлику између укључивања и искључивања;
• ако желите да промените два параметра одједном, тада је доња граница прво подешена помоћу опруге (7), а затим смо подесили разлику помоћу опруге (6);

Све промјене треба пратити помоћу манометра. Вредно је размислити да промјеном разлике притиска смањујемо или повећавамо вријеме трајања пумпе, а то ће се појавити на промјени притиска у водоводној мрежи. Ако је разлика у притиску мала, притисак у мрежи ће бити "глатка" без видљивих падова, али ће број стартовања пумпе порасти, што може утицати на његов вијек трајања.

Карактеристике подешавања

Када се подешавате, морате запамтити да горњи притисак не би требао бити већи од максималног притиска који пумпа може направити (можете га видети у подацима о оцјени пумпе). Горњи притисак не сме прелазити 80% максимално дозвољеног притиска за одређени модел, а ови параметри су наведени у упутствима релеја. Такође, прије постављања потребно је провјерити притисак ваздуха у круху хидрауличног спремника - она ​​мора бити мања од 0,2 бара нижи праг пумпе. Други захтев за подешавање је разлика између притиска на и искљученог, требало би да буде у оквиру 1-1,5 бара. Ако промените параметре, не можете затегнути матице док се не заустави, то може довести до чињенице да се реле зауставља у потпуности.

Видео

Овај видео показује како подесити прекидач притиска за пумпу:
