Потопљене пумпе за бунаре: прво познанство

Како добро пумпа ради? Које су карактеристике и како одабрати потопиву пумпу за бунар? На шта треба обратити посебну пажњу приликом инсталације?

У чланку ћемо покушати одговорити на ова и нека друга питања.

Услови рада

Који су услови за кућне бунарске пумпе?

Разумевање овога ће нам дати јаснију идеју о томе које карактеристике су најважније приликом оцењивања уређаја.

• Вода пумпа пумпа ради хлађења мотора.. Квалитет хлађења је, између осталог, под утицајем размака између тела уређаја и зидова бунара: премала је нежељена. Штавише: у овом случају постоји опасност да се производ заглави приликом спуштања или уклањања.
• Пумпа се суспендује на одређеној удаљености од дна бунара; док је већина времена водена колона изнад ње неколико метара. На тај начин се надокнађују неизбежне сезонске варијације на нивоу подземне воде.
• Случај, благо речено, тешко. Уклањање производа са дубине од неколико десетина метара није тривијални задатак сам по себи; деформација бушотина може учинити немогућим.

Имајте на уму: ако је инсталација потапајуће пумпе у бунар са властитим рукама прилично изводљива, а затим подизање кад се кућиште деформише, можда ће бити потребно укључивање опреме за бушење.

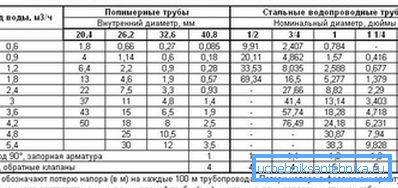

• Притисак који наша јединица треба да створи није ограничен растојањем до површине. Потребан је вишак, што не само да ствара довољан притисак за управљање одводним резервоарима и миксерима, већ и превазилази хидрауличну отпорност цеви.

Класификација

Дакле, који су уређаји о којима разговарамо?

Вртлог

Његов дизајн је прилично једноставан: радно коло ствара претеран притисак на растојању од оси ротације; на правцу осе, напротив, долази до ретка дејства, обезбеђујући довод воде из бунара. Чини се да је шема једноставна и толерантна, тако да ће цена пумпе бити минимална, а животни век ће бити сјајан.

Међутим, као и увек, ђаво је у детаљу.

Запамтите какав би притисак требало да створи ова јединица. На десетине метара, зар не? Да би се обезбедило надпритисак од 7-9 кгф / цм2 на излазу, размак између радног кола и кућишта мора бити израчунат у фракцијама милиметра - иначе ће се вода просто кретати у кругу.

Ако уласка великих честица која могу да загрли радно коло може спречити груби филтер на улазу, а шта онда са малим абразивом? Они носе оштрице и разбијају труп; Због тога су потребни скупи поправци, што резултира комплетном заменом пумпног дела.

Капетан докази сугеришу: вортекс пумпе се користе само за бунаре са изузетно чистом водом која садржи не више од 30 грама нечистоћа по кубном метру запремине.

Сцрев

Вијчана пумпа за бушење - тачна супротност вортекса у смислу препреке у односу на нечистоће. Они се боре са подизањем течности које садрже до 50 процената песка и других суспендованих материја. Како је то постигнуто?

У срцу дизајна налази се Архимедов вијак (или црв), структурни елемент који је искусио древни грчки проналазач за подизање воде у древним временима. Ротирајући, ствара динамички покретна подручја високог притиска.

Такав уређај генерише неколико дизајнерских карактеристика.

• Недостаје потреба за одвојеним моторима, као и проблеми са хидроизолацијом. Ротирајући црв је ротор електричног мотора, а тело је његов статор.
• Ефикасност уређаја је само 50-70 посто, што је много лошије од конкурентских рјешења. Део енергије се троши на бескорисно мешање и загријавање воде: властита хидрауличка отпорност пумпе је изузетно велика.
• Продуктивност је такође знатно нижа од конкуренције.
• Излазна вода захтева обавезну филтрацију. Међутим, уређаји овог типа се чешће користе за непрекидан рад у бунарима, али за њихово чишћење током силаћења или током предоперативне припреме.
• Из размака између црва и кућишта (такозвана компресија) зависи од перформанси пумпе. Што су тачнији дијелови уклопљени, то је већи учинак и притисак на утичници.

Међутим: ресурс статора истовремено се више пута смањује због повећаног степена механичког хабања.

• Ако су ротори направљени чврсто и отпорно на хабање (по правилу, користи се нерђајући челик), еластични материјали, укључујући гумене спојине, широко се користе за унутрашње шкољке статора.

Мембрана

Повољност уређаја ове врсте је ван конкуренције. Његов разлог је у једноставности његовог дизајна: еластичну мембрану покреће соленоид, на који се доводи високофреквентно напајање на контролни круг; куглични вентили узрокују да вода иде у правом смеру, блокирајући њен покрет током повратног удара мембране.

Упркос јефтини, потенцијалном купцу се може савјетовати да задржи колико је то могуће од мембранских пумпи.

Који је разлог за ово упутство?

• Мембрански ресурс је ограничен, без обзира на квалитет и материјал који се користи за производњу. Деформисан је у процесу рада, који неизбежно у одређеном тренутку доводи до њеног уништења. Подизање пумпе за одржавање, како се сећамо, је сумњиво задовољство.
• Лоптасти вентил испуњен песком или малим шљунком узрокује рад у празном ходу са веома брзим отказом соленоида.
• Притисак и перформансе таквог производа су испод било које критике. Типичан представник ове класе - домаћи Малисх - био је широко употребљен пре неколико деценија у бунарима и плитким бунарима; Сада су сви мембрански уређаји практично замењени следећим типом пумпи - центрифугалним.

Центрифугално

У оквиру ове схеме се већина уређаја тренутно продаје. Структурно, они снажно личе на вортекс; међутим, размак између радног кола и кућишта је много већи, што чини дизајн мање осјетљив на нечистоће. Честице величине до 2 милиметра и количина суспензија до 150 грама по кубном метру не стварају проблеме.

Како су обезбеђени притисак и учинак? На крају крајева, чини се очигледно да би главне техничке карактеристике потопљених пумпи за бушотине - глава и продуктивност - требало повећати катастрофално с повећањем размака између радног кола и кућишта, зар не?

Проблем је решен једноставно и елегантно. На осовини мотора су неколико фаза сукцесивно инсталиране, од којих се сваки састоји од радног кола и дифузора. Свака фаза повећава притисак за 5 - 10 метара; Као резултат, надпритисак на излазу може бити 20 или више атмосфера.

Избор

Дакле, бушотина је бушена, кућиште је инсталирано. Ми смо у продавници и ми ћемо купити уређај који ће нам у наредних неколико година пити воду - пити и намијенити за потребе домаћинства. Шта тражити приликом куповине?

Притисак главе

Номинални притисак не сме бити мањи од потребног; Међутим, значајан вишак тога је такође непожељан: резултат неће бити само прекомерна потрошња енергије, већ и потенцијални проблеми са флексибилним везама (они нису отпорни на високе радне притиске).

Како израчунати потребу?

1. Водите дубину пумпе. Минимално растојање од дна бунара је око један метар; узимајући у обзир флуктуације нивоа подземне воде, препоручује се спуштање пумпе око 5-10 метара од површине воде. Дубина празних и напуњених дијелова пртљага се лако мери помоћу кабловске тежине - довољно је мерити сув и влажни део ужета.
2. Добијена вредност се додаје 30 метара. Прекомерни притисак треба да створи притисак који је неопходан за нормално функционисање миксера и пуњења вентила у систему за довод воде.
3. 10% се додаје резултату за неисплаћене губитке.

Дакле, за пумпу уроњену на дубину од 40 метара, пожељна је номинална глава (40 + 30) * 1,1 = 77 метара.

Имајте на уму: у пракси, резултат је заокружен на десетине метара. У нашем случају, вреди купити уређај са номиналним притиском од 80 м.

Перформансе

У идеалном случају, то би требало да буде веће од потреба воде у породици, али не прелази брзину протока. За породицу од 4 особе, обично се узима уређај капацитета око 50 литара у минути; потреба за наводњавањем парцела на дворишту ова вриједност приближно удвостручује.

Како одредити (чак и приближно) стопу протока?

1. Одредите висину колоне воде изнад пумпе. Мерење, као што већ знамо, није тешко као гребач на конопцу.
2. Добро извлачимо бунар.
3. Сазнајте колико дуго ће се ниво воде опоравити. Да бисмо то урадили, вршимо периодична мерења са малим интервалом.
4. Подијелимо запремину испуштене и касније унесемо у бунар за протекло вријеме. Како израчунати волумен воде колоне познате висине? Једнак је производу ове висине квадратом радијуса кућишта и бројем пи. Стога, стуб висине 10 метара и пречник 10 цм има запремину од 10 к (0.05 ^ 2к3.1415) = 0.0785 м3, односно 78.5 литара.

Пречник

У већини случајева, то је 4 инча (око 10 центиметара); Међутим, у асортиману произвођача постоје 3-инчни модели.

Напомена: са једнаким перформансама, пумпа са мањим пречником је обично скупља. Што је мања димензија мотора, то је теже да обезбеди потребан обртни момент.

Произвођач

Производи познатих произвођача (Грундфос, Педроло, Вило и др.) По правилу трају дуже и стварају много мање проблема за власнике. У случају квара опреме, компаније су развиле сервисну мрежу.

Скупштина

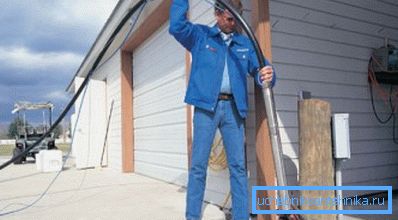

Стварна инсталација потапајуће пумпе у бунару изгледа овако:

1. Бушотина се пумпа, чисти песак и муљу. Наравно, ако је могуће.
2. На излазу пумпе је причвршћена пластична цијев за транспорт воде. Поред тога, уређај је причвршћен на челичном каблу са заштитом од корозије.
3. Затим се јединица спушта у бушотину. Рецимо: растојање до дна не би требало да буде мање од једног метра, иначе је вероватноћа хватања муља и песка висока.

1. Кабл је сигурно фиксиран на врх. Цев за воду и кабал се ставља у кућу.

Пажња: цев се поставља испод нивоа замрзавања.

Међутим, приликом повезивања са водом, вреди размислити о низу нијанси.

• Ако контролни вентил није обезбеђен у самом дизајну пумпе, након тога се инсталира. Без вентила, када се мотор заустави, вода из система за довод воде ће се изливати у бунар.
• Инсталација хидроакумулатора је изузетно пожељна. То ће умањити врхове кориштења воде; Поред тога, ако је доступна, пумпа ће остати у стању мировања већим дијелом времена, што ће уштедјети и електричну енергију и њен извор.
• Високонапонски уређаји захтевају стартер који постепено повећава стартну струју.

Закључак

Надамо се да избор и инсталација неће изазвати читаоца озбиљне потешкоће. Видео у овом чланку ће пружити додатне корисне информације. Успехи!
