Површинска пумпа за бунар: карактеристике, карактеристике,

Површинске пумпе за бунаре омогућавају пумпање воде са плитке дубине, што је важно за власнике домова и приградских подручја.

Причаћемо о главним карактеристикама и карактеристикама ових уређаја, као ио томе како да инсталирате површинску пумпу у бунар.

Површинска пумпа

Уређај и сврха

Површинске пумпе раде на принципу сисања воде тако што стварају вакуум на крају усисног црева, који се на другом крају поплави у воду. Дакле, постоји разлика у притиску на различитим крајевима црева, а при пуном вакууму на усисној страни то ће бити вредност атмосферског притиска, односно око 760 мм Хг.

Ако замијенимо стуб живе са воденом колоном, онда ће висина такве колоне бити 10,3 метара, што значи да са пуним вакуумом на усисној страни вода може порасти не више од 10,3 метара.

Узимајући у обзир трошкове губитка воде против зидова цеви и непотпуног вакуума у ​​систему, максимална висина воде такве пумпе неће бити већа од 9 метара, а ако узмете у обзир хоризонтални дио усисне цеви, испада да ће стварна радна висина бити 7 - 8 метара.

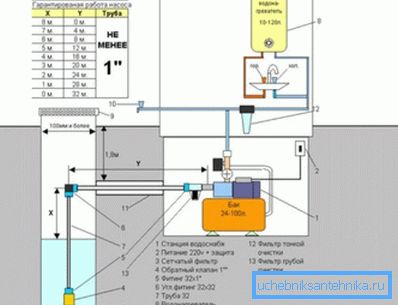

Обрати пажњу! Када израчунате параметре, размотрите растојање од бунара површинске пумпе. Овде би била одговарајућа формула: И = 4 (8-Кс), где је И дужина хоризонталног дела цеви, Кс је висина усисавања. То јест, четири метра хоризонталног дела су једнаки једним метром подизања.

Обрати пажњу! Из горње калкулације можемо закључити да је површинска пумпа дизајнирана да подиже воду до висине до 8 метара. Ово вам омогућава коришћење овог уређаја за унос воде из отворених водених тијела, плитких бунара и бунара.

По пројектовању, спољашње пумпе су подељене у три главне врсте:

1. Вртлог. Најкомпактнији и јефтинији уређаји који могу да направе довољно висок притисак у систему, али имају ниску ефикасност - не више од 45%. Користе се углавном за наводњавање и пумпање воде из поплављених просторија, али ниска ефикасност и ниска поузданост нам не дозвољавају да препоручујемо ову врсту опреме као сталну јединицу за аутономни систем водоснабдевања;
2. Центрифугално. Скупљи и поуздани уређаји који стварају бар мање од вортекса, али велики притисак да се осигура рад водовода. Имају високу ефикасност - до 92% - са довољном поузданошћу за континуирану употребу, што омогућава коришћење ове врсте опреме у раду пумпних станица за водоснабдевање;

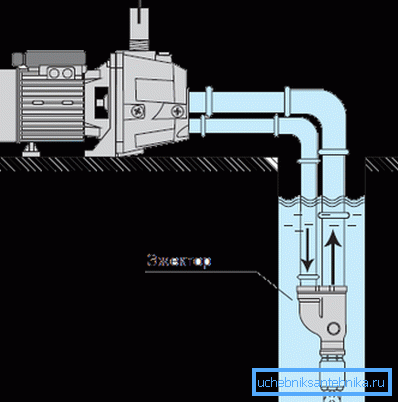

3. Ејектор. Имају два круга за циркулацију воде: у првом кругу, течност се испоручује у млазницу за ејекторе, гдје се због ефекта Берноулли креира разлика у притиску и вода усисава из вањског окружења - други круг. Ово решење вам омогућава да спустите ејектор на дубину и решите питање ограничавања усисне висине, али сада за ту сврху користите ефикасније подводне јединице, чији однос цене и квалитета је већи.

Као што видимо, испоставило се да су најупечатљивији дизајн центрифугалних пумпи, па ћемо се детаљније задржати на њима.

Аррангед центрифугална јединица је сасвим једноставна:

• Два погона су ригидно причвршћена на погонском вратилу мењача, у средини од којих једна има рупу;
• Рупа комуницира са интер-дисковним простором, где се нагибне плоче спајају, стварајући канале од средишта простора до ивица које су повезане са колекторски резервоар (дифузор) који комуницира са доводном цревом;
• Усисно црево је повезано са рупом у средини диска;
• Ако су усисно црево и интердискални простор напуни течност и погон зупчаника се покреће, онда се ножеви склони у правцу супротно ротацији започињу гушење воде од центра до ивица размака између дискова услед центрифугалне силе;
• Као резултат тога, креће се вакум у подручју средишта точкова и улазног порта, ау подручју ивица и дифузора који комуницира са цревом за испус - област повећаног притиска;
• Под овим условима, систем ће се трудити за равнотежу, а вода ће се гурати помоћу притиска акумулационог резервоара на ивици точкова у црево за одвод, док ће се у средини точкова појавити вакуум, а течност излази из усисног црева под атмосферским притиском.

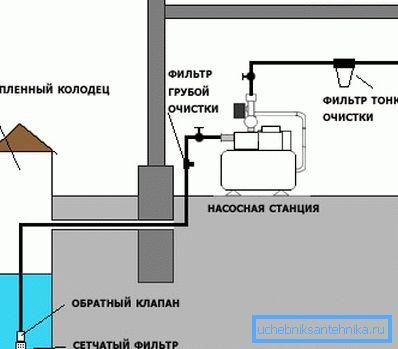

Као резултат тога створена је континуирана циркулација и вода се пумпа из једне до друге тачке, што је било потребно за постизање. Међутим, за рад у аутономном водоводном систему куће површинска јединица се не користи самостално из бунара, већ се саставља такозвана пумпна станица, која је детаљније описана у следећем параграфу.

Црпна станица

За нормално функционисање површинске пумпе као део система водоснабдијевања стамбене куће, прикључен је на акумулациони резервоар и систем аутоматског активирања активације. Ово је неопходно како би се смањио број покретања јединица по јединици времена.

Чињеница је да када укључите снагу на навитку мотора, појављују се максималне вриједности магнитуде струје, које се називају покретне струје. Ове струје узрокују деструктивни ефекат на уређају, стога, са становишта радног ресурса електромотора, много је боље да ради са најмањег циклуса старт-офф-а.

Са друге стране, непрекидан рад пумпе није потребан и економски је непрофитабилан, пошто троши знатну количину енергије и испразни бунар. Очигледно је потребно направити одређену количину воде и притиска у систему, који ће покривати константне он-офф водоводне инсталације и славине, а тек када овај притисак пада испод одређених вриједности, пумпа ће се укључити и обновити резерву.

Сходно томе, када се постигне одређени максимални притисак у спремнику, пумпа се аутоматски искључује.

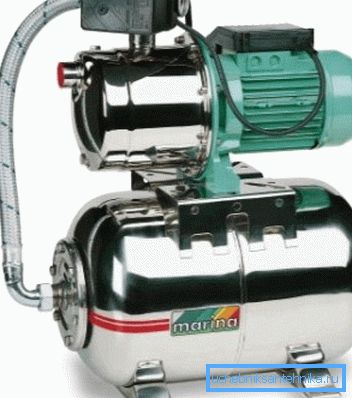

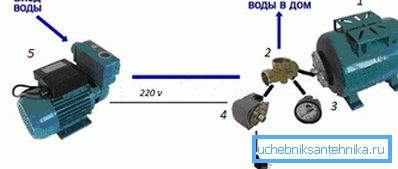

Тако смо дошли до уређаја пумпне станице, а његови главни делови су:

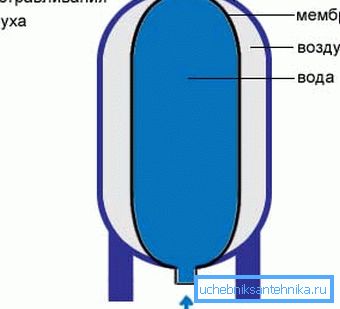

1. Хидроакумулатор или пријемник. То је метал или пластични резервоар, унутар којег се налази гумена сијалица (мембрана). Око крушке се компримује до 3,5 атм. ваздух и вода доведени у крушку су под сталним притиском;
2. Прекидач притиска Постављен је на ниже и горње вредности искључења, а када се постигне доња граница, терминали затварају круг, а када се достигне горња граница, отвара се. Као резултат, снага пумпе се укључује при критичном паду притиска у резервоару, а када се максимална вриједност врати, она се искључује;
3. Манометар. Уређај за мерење притиска и регулације релеја и аутоматизације;
4. Центрифугална пумпа;
5. Усисно црево са контролним вентилом и филтером на крају;
6. Давање (присиљавање) црева;
7. Двоструки штап. Потребан је за пребацивање свих наведених делова у један систем.


Обрати пажњу! Са довољним акумулативним пријемником, систем ће ретко укључити пумпу, која ће значајно продужити радни вијек, као и продужити вијек трајања мотора и почетне склопке. Поред тога, у водоводном систему неће бити никаквих пикова притиска и њиховог карактеристичног воденог чекића, који ће штитити вентиле и прикључке цеви.

Прикључивање пумпне станице у бунар

Ако намеравате да повежете површинску пумпу са бунарима сопственим рукама, наша корак по корак инструкција ће вам помоћи:

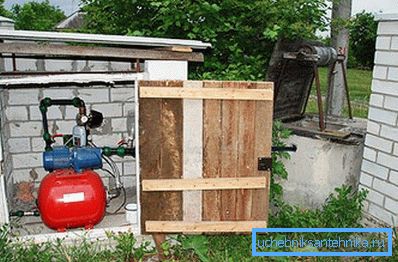

1. Црпна станица (или засебно пумпа) је постављена на чврсту стационарну базу, а ноге су причвршћене вијцима или сидама. Препоручује се уградња гумених подова испод инсталације како би се смањила активност вибрација уређаја;

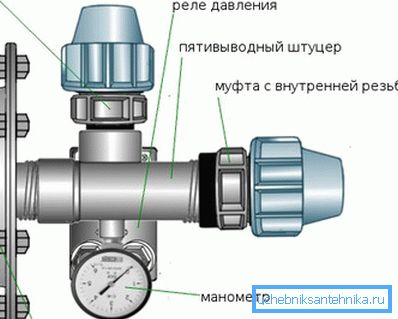

1. Отвор за отварање (испоруке) пумпе прикључен је на инчни излаз петостепеног прикључка са цревом или директно;

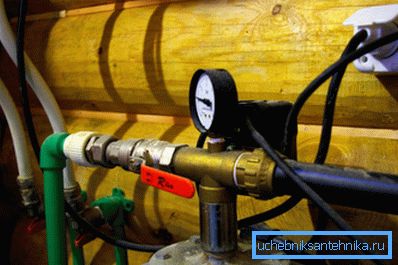

1. Резервоар за воду и акумулаторе такође је повезан са инчни излазом вентила помоћу меког црева или директно;

1. Преостали прикључак за рупе од рупе је прикључен на цев унутрашњег водоснабдевања код куће;

1. У рупу? пали на мерачу притиска вијка;

1. Прекидач притиска је причвршћен за преосталу неискоришћену последњу рупу млазнице;

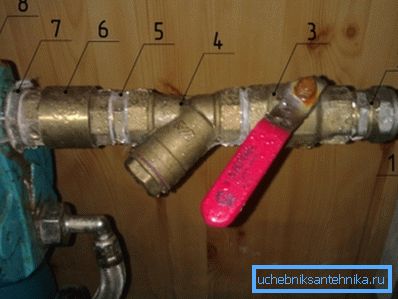

1. Усисни прикључак пумпе је прикључен на цев за довод воде;

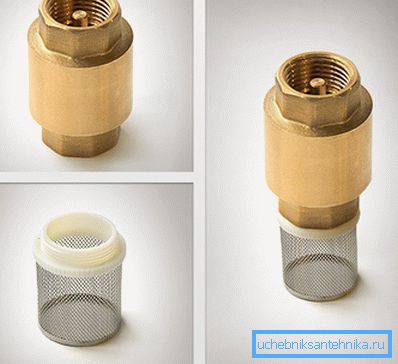

1. Крај цеви за довод воде је опремљен контролним вентилом и филтером за грубо воду и спуштен у бунар (растојање до дна је најмање један метар);

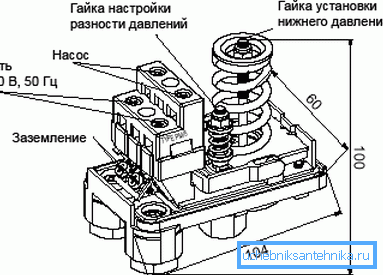

1. Кабл за напајање пумпе прикључен је на нормално отворене прикључке прекидача притиска, а сам релеј - на мрежну утичницу 220 В;

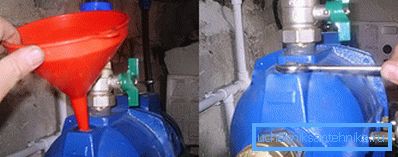

1. Радни простор пумпе се напуни водом кроз посебну рупу у кућишту и уређај се покреће;

1. Дизалице у кући су затворене и чекају пуњење резервоара. Када је резервоар пун, а пумпа се искључи, прекинути притисак на манометру;
2. Затим се славине откључавају и вода се ослобађа све док пумпа не буде поново укључена. Укључујући прекидач притиска;
3. На крају, упоредите вредности добијеног притиска са подацима о пасошу пријемника и, ако је потребно, подесите прекидач притиска.

Обрати пажњу! Сви спојеви за монтажу са цевима треба да буду опремљени спојницом са наврткама, а између прикључка и резервоара, као и између прикључка и водовода, треба уградити кугличне вентиле.

Закључак

Површинске пумпе се широко користе у аутономним водоводним системима за снабдевање водом из плитких бушотина и бунара. Уз помоћ нашег водича, моћи ћете самостално да повежете и успоставите систем за испоруку воде из бунара или другог извора. Овај проблем можете детаљније проучити помоћу видео снимка у овом чланку.
