Пречници водених цеви: стандарди, усаглашеност, избор

Пречник цеви за водовод у приватној кући је прилично важна карактеристика која одређује квалитет водовода. Ако раније све величине регулише један ГОСТ СССР, сада на тржишту се налазе производи који задовољавају модерне руске стандарде и иностране стандарде, користећи совјетску класификацију.

Да не бисте се збунили у овој варијанти, ми ћемо вам рећи како одабрати пречник цеви за систем за водоснабдевање.

Пречници цеви

Основне карактеристике и јединице

Постоје различите врсте цеви које се користе у различите сврхе.

То могу бити:

• водоводне и гасне цеви,
• елецтровелдед,
• бешавне,
• ојачан
• цеви за посебне намјене итд.

У зависности од сврхе производа, његове основне карактеристике се такође мењају.

Погледајмо које су основне карактеристике:

• Условно пролаз. Количина без димензија која приближно одговара величини унутрашњег пречника производа у мм или инчи и користи се за погодност избора и спајања аутопутева, ожичења, прикључака и спојница;
• Вањска (вањска) величина. Означен као Дн. Спољни пречник цеви за воду се мери у мм;
• Дебљина зида. Означава се као С и мери се у истим јединицама;
• Унутрашњи пречник водоводних цеви. Означава се као Дв и мери се у метрима или у центиметрима. Израчунато по формули Дв = Дн - 2 * С;
• Дужина. То зависи од врсте, величине и материјала производа, као и од карактеристика производње и испоруке;
• Тежина по метру. За челик, израчунава се помоћу формуле м = 0,02466 * С * (Дн-С), мерено у килограмима.

Разматрамо системе за снабдевање водом хладног система, па ћемо разговарати само о параметрима релевантним за ову класу. Дакле, да би одредили димензије водовода, једна од најважнијих карактеристика је такав параметар као и величина условног пролаза.

Ова вредност означава се на следећи начин: ДН (према ГОСТ 3262-75) или ДН (у складу са европским стандардима назива се номинални пречник).

Условни прелаз је унутрашњи лумен производа заокружен према доле или до најближе стандардне вредности. Стандардни ред садржи димензије унутрашњих димензија, дакле ознака ДН 15 нам говори да унутрашњи пролаз овог цилиндра мора одговарати стандардној димензији од 1,5 цм.

Обрати пажњу! Требало би схватити да се у пракси прави унутрашњи лумен можда не поклапа са стандардом, јер дебљина зида може бити другачија.

Сада о јединицама. Сви савремени гости и стандарди, по правилу, одговарају метричком систему. Међутим, наследили смо један инчни систем из 19. века, а често се појављује конфузија.

Чињеница је да су инжењери и инсталатери прошлости идентификовали податке по величини унутрашњег лумена у инчима, али вањска величина била је више него удвостручена дебљином зида.

Дакле, ако је производ Дв 1? или 2,54 цм, а узимајући у обзир дебљину зида тог времена, његова вањска величина износила је 3,35 цм. Ова вриједност је била фиксирана као "вода инцх" или "цијевни инч".

Слично томе, цевна нит се зове инцх, али њена стварна величина је 33,25 мм, а не 2,54 цм, што чини логичније. Ово је добар пример неугодности традиције у науци и технологији.

Обрати пажњу! Ако је наведена ознака величине? То значи да његов условни унутрашњи пролаз или Ду одговара стандарду од 1,5 цм, пошто је ова вриједност најближа величини од пола инча (1,27 цм) свих кориштених стандарда.

Метал и пластика

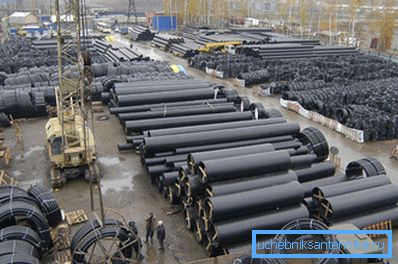

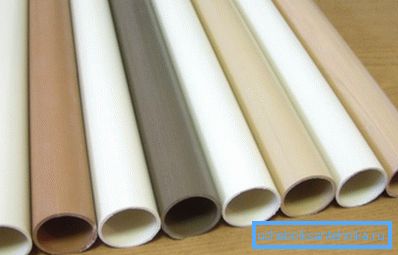

Тренутно постоји занимљива слика: с једне стране, сви су препознали предности пластичних производа, с друге стране - многи настављају да користе челик и ливено гвожђе. То такође доприноси његовом збуњености.

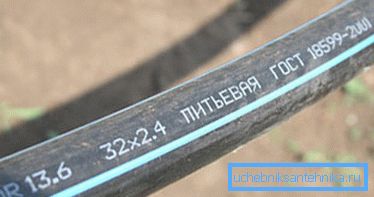

Чињеница је да је пречник пластичних цијеви за снабдевање водом често приказан као спољни. У овом случају, обично постоји показивач на дебљину зида, као на слици:

Овдје се појављује потешкоћа, јер нејасно је за непрепознатог инсталатера који промјер цијеви за водовод треба сматрати тачним ако су два производа истог изгледа означени 32 и 1?, Док је инча 2,54 цм.

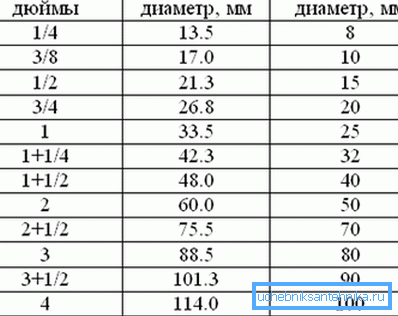

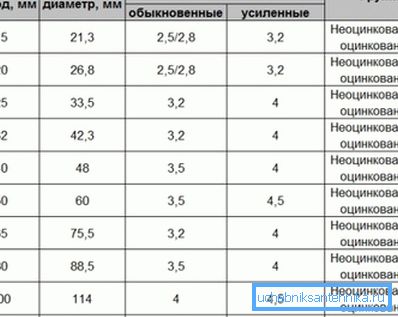

Адаптери за водоводне цеви различитих пречника такође се често означавају у систему од једног инча. Ако сте почетник водоинсталатер или једноставно одлучите да урадите своје руке, онда боље да имате пригодну табелу кореспонденције вриједности инцх на номиналне и екстерне вриједности.

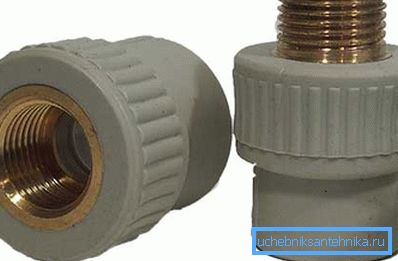

За повезивање металних и пластичних делова цевовода користе се специјални адаптери за рукавице, с једне стране чија је метална навој, а с друге стране, глатка рукав за пластичну лемљење.

Истовремено, са стране навоја може се назначити вредност у центиметрима и са стране пластичног зглоба, усвојена вредност за означавање типа који треба повезати са фитингом, а сасвим могуће ће бити Дн у мм. Такви случајеви.

Избор вредности за аутономно водоснабдевање

Сада неколико речи о томе како израчунати пречник цеви за довод воде. За прецизне калкулације користе се различите методе: математичке формуле са различитим корацима и техникама, употреба просјечних табела и методолошких приручника, различитих програма и онлине калкулатора постале су популарне.

Математички метод је сложен и захтева одговарајуће квалификације, тешко је користити и инжењерске приручнике и табеле на инжињеријским универзитетима, а без специјализованог (или најмање било каквог техничког) образовања то ће бити тешко схватити.

Онлине калкулатори и све врсте програма обрачуна за професионалне дизајнере не изазивају ништа осим осмеха.

Смешна ствар око њих је да су на адекватан начин постављени тако да у 95% прорачуна за станове и приватне куће дају стандардне вредности које су познате и тако, а када се рачунају озбиљни системи, сасвим је глупо да се ослањате на такав софтвер.

Обрати пажњу! Ако намеравате да проводите унутар станова или водите аутономно водоснабдевање у обичној приватној кући до 3 спрата, онда вам не требају никакве прорачуне.

Упутство је једноставно - користимо стандардне заједничке вредности и не компликујемо наш живот:

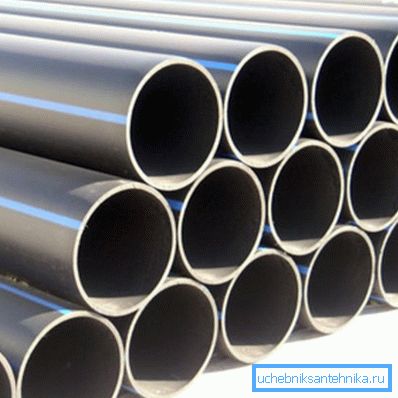

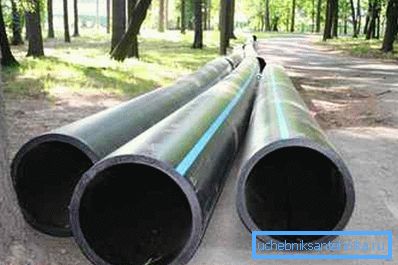

• За постављање спољне линије из бунара или бунара користите Дн = 32 - 50 мм. Пошто за ове намјене најчешће коришћени делови направљени од полиетилена ниске тлака (ХДПЕ), вриједности центиметара се не могу специфицирати;

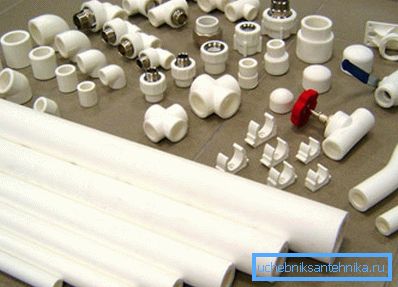

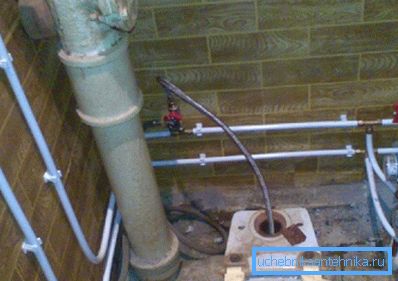

• Унутрашњи носачи су направљени од инчастих делова или ДН = 32 мм. Овдје можете користити металне и пластичне системе, често користите полипропилен;
• Хоризонтално ожичење у кухињи, купатилу и тоалету - од Дн = 25 - 16 мм (3/4, 3 или 8?).

Закључак

За сам избор и уградњу водоводних система неопходно је добро разумјети величину усвојену у овој индустрији и њихове односе. Такође би требало да будете у могућности да претворите димензије из метричке у инчни систем и знате бројне стандардне вредности за величину условног пролаза.

Видео у овом чланку ће вам помоћи да се не збуните у овој теми.
