Прирубница: типови, примена, могућности монтаже

Како су вентили монтирани на прирубницама? Када је оправдано користити их у инжењерским комуникацијама? Постоје ли неке суптилности у постављању ових елемената вентила? Покушајмо одговорити на ова питања.

Класификација

Прво ћемо схватити који су прирубни вентили.

Уређај

Успут, у којој се вода преклапа, могу се разликовати четири класе вентила.

1. Сцрев. Вентил је покретно фиксиран на навојну шипку, која се притисне према седишту у кућишту вентила. Затамњеност је осигурана пуњењем заптивке кутије. То је заптивна подлошка која се вуче на тело помоћу навртке за капу или пара вијака. Овај тип вентила има низ специфичних недостатака:

• Они могу проћи воду само у једном правцу. Проточни проток није само непожељан: опасан је, јер може довести до прекида вентила са пратећим хидрауличним чекићем.
• Имају високу хидрауличну отпорност због сложеног облика и релативно мале величине рупе у седлу.
• Потребно је периодично паковање жлезде, које се производи не само уз активну употребу вентила, већ и када је у стању мировања.
• Гумене или паронитске заптивке троше се током рада и такође захтевају периодичну замену.

Напомена: песак или шарж ухваћен испод вентила често доводи до потпуног или делимичног уништења затезача. Његова ресурса смањује и високо температурно окружење.

1. Цорк. У њима проток блокира конусни затварач са скоро рупом. Без типичних проблема, овде се није учинило.
2. Са великом величином вентила (на пример, ДУ65), окретање утикача захтева знатан напор: отпор расте пропорционално повећању контактних површина утикача и кућишта.
3. У том случају је потребно периодично паковање жлеба.
4. Схиберни. Њихов уређај је ближе вентилу него на вентилу: навојни штапић смањује конични вентил између два огледала (прстенасте бртве у бронзи). Често се користе умјесто жлезда трајни гумени или полимерни заптивачи; једини значајан проблем је неоперабилност вентила током загађења чврстих седиментних огледала.
5. Лопта. Кугла од месинга или нерђајућег челика са отворима за отворе се ротира у телу вентила када је ручица окренута. Фиксира га пар прстенастих седлова направљених од Тефлона или Тефлона; Заптивка истог материјала запечаће стуб.

Куглични вентили су најефикаснији, практичнији, издржљиви и безбедни; у исто време, цена кугличног вентила се мало разликује од других структура исте величине.

Среда

Већина прирубничких вентила за цијеви које нуди тржиште су оријентисане за кориштење у водоводним и грејним системима.

Међутим, можете пронаћи и рјешења за друга радна окружења.

• Прирубнице са плинским куглицама имају побољшани квалитет површине лопте, што спречава најмању цурења. По правилу су означени жутим оловком.

Занимљиво: упутства произвођача обично дозвољавају употребу гасних вентила у цјевоводима који транспортују не само гас него и воду, нафтне деривате и паро са температурама до 150 Ц.

• Лоптасти вентил са лопатицама користи отпорне тефлонске прстенове отпорне на топлоту, дозвољавајући да ради у окружењу са температурама до 250 Ц.

Функционалност

Већина прирубничких дизалица пружају само једну прилику - да потпуно искључе струју медија кроз цевовод.

Међутим, постоје и више егзотичних опција.

• Контролни вентил са лоптастим прирубницом вам омогућава да гасите цевовод, глатко мењајући свој крст. Кључна разлика између регулационих вентила и конвенционалних кугласти вентила је у облику рупа у кугли за закључавање: она није направљена округлим, већ овалним или сложенијим.

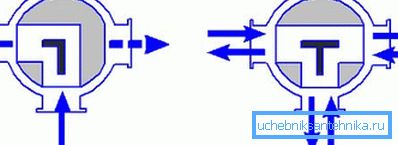

• Тросмерни куглични вентил такође се разликује у облику зареза: у овом случају је направљен угаони, што омогућава реализацију принципа или-или. Проток воде из цевовода број 1 усмерен је на цев број 2 или број 3.

Величине и примена

Величине свих прирубничких вентила произведених од стране домаће индустрије узимају се према ГОСТ под бројем 28343-89.

Интересантно је: у принципу, величине прирубница, укључујући и вентиле, регулишу се посебним стандардом - ГОСТ 12815-80. Међутим, овај документ у потпуности дуплира распон величина из ГОСТ 28343-89.

Ове димензије датирамо у милиметри и инчима.

Које димензије цјевовода оправдавају употребу прирубних вентила за уградњу система грејања или снабдевање водом сопственим рукама?

Према ауторима - почев од ДУ40. Боље је замијенити прирубнички куглични вентил ДН25 или ДН32 помоћу спојног вентила: навој ове величине може се ручно сјечити цијеви, али прирубница ће морати бити заварена, што је често проблематичније и захтијева комплетно одводњавање цјевовода.

Истовремено, са великом величином навоја, чак и покушај померања запорне матице на сгоне захтијева огромну количину напора. Много је лакше демонтирати или замијенити прирубнички куглични вентил ДУ80 него за демонтажу споја са навојем истог пречника.

Нуанце: за разлику од навоја, прирубница не захтева постављање појачавача и може се користити у условима недостатка дужине равног дијела цевовода. Међутим, демонтажа малих прирубничких спојева причвршћених челичним вијком није за слабе срце. По правилу, вијак је лакше одрезати од одвијања.

Скупштина

Трикови монтажне прирубнице мало.

• Паронитске бртве се обично користе за заптивање. Међутим, они се могу заменити само-резбареним из старе камере. Не заборавите да оставите језик на ивици заптивке, што ће вам омогућити да га добијете између прирубница.

• Да би се избегле изобличења, прирубница прелази укрштено, један или два обртања кључа у исто време.
• Вијаке треба поставити са једне стране прирубнице. У случају да је њена равнина хоризонтална, на врху су завртњи завртњи. Лакше је мамацити лудаке; Поред тога, пад са висине светлосне ораха мање је вероватноћа да ће повредити особу испод.

Закључак

Надамо се да ће нам мало површно познавање целе класе вентила и фитинга помоћи читаоцу у одабиру рјешења за своје пројекте. Видео у овом чланку, као и обично, садржи додатни материјал. Успехи!
