Притисак воде у систему водоснабдевања: јединице мјерења,

Какав је притисак воде у хладном или топлом воду? Како се мере мерења притиска? Да ли постоје регулаторне границе његове вредности? У овом чланку покушаћемо да одговоримо на ова питања, а истовремено научимо како израчунати пад притиска у систему водоснабдевања са познатим параметрима.

Јединице

Прво, сазнајте које јединице притиска воде у систему за довод воде тренутно се користе.

Атмосфера

Ова јединица одговара атмосферском притиску на нивоу мора. Овде, међутим, постоји мала суптилност: то је надпритисак у односу на атмосферску. Његова вредност у водоводној цеви од 0,2 атмосфере, приказана помоћу манометра, одговара апсолутној вриједности 1,2 атмосфере.

Корисно: уместо атмосфере ријечи, често се користи еквивалентан концепт - кгф / цм2. Физичко значење јединице је сила са којом ће маса од 1 кг у току гравитације земље притиснути на површини од 1 цм2.

Бар

Застарела јединица мјере, позајмљена из система мјерења ГХС кориштених прије СИ. Довољно је знати да је бар приближно (са тачношћу од око 2%) једнак атмосфери. Често често, манометар за мерење притиска воде у систему водоснабдевања има две скале - у шипкама и мегапасцалима.

Мегапасцал

Паскал одговара једном новтону по квадратном метру површине. Пошто маса једног килограма притиска на базу са сензором од 9,8 Невтонова, 1 мегапасцал приближно одговара 9,8 кгф / цм2. Понекад је ова вриједност заокружена на 10.

Притисак главе

Концепт главе, мерен у метрима, означава висину воденог ступца која одговара одређеном надпритиском. Како сазнати притисак на познатим индикацијама манометра у кгф / цм2? Довољно је да их умножите за 10: једна вишка атмосфера може подићи водену колону за 10 метара.

Мерења

Уређај за мерење притиска воде у водоводном систему познат је као манометар. Цена најпрофесионалнијих мерила почиње од око 150-200 рубаља; Међутим, дигитални уређаји могу коштати у јединицама, па чак и на десетине хиљада.

Начин мерења параметра који нас занима уз властите руке је потпуно једноставан:

1. У контролни вентил се увлачи уређај спојен ланом или другим заптивним материјалом..
2. Вентил се отвара, а затим полази.

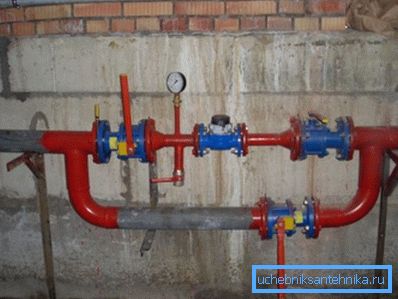

Контролни вентили за мерење увек су присутни у склопу лифта (проток, повратак и мешавина после лифта) и у водомеру (обично пре и после мерача). Ако је неопходно уклонити мерење на произвољној тачки у систему за довод воде, то је лако учинити тако што се мерач манометра уместо утикача привлачи у један од подизача и покреће га.

Као и увек, постоји низ суптилности.

• Да би се детаљно приказала рад система водоснабдевања, мерења треба вршити на врху довода воде која спада у вечерње сате.

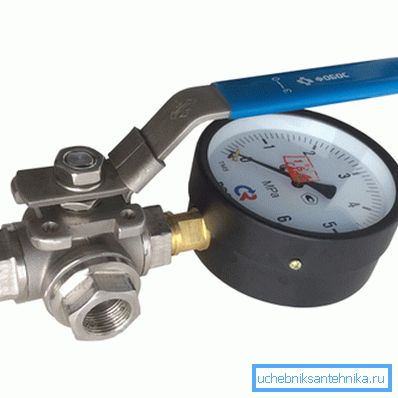

• Уређај који је константно прикључен на систем за водоснабдевање се често држи: стрелица је заглављена у једном положају. Да би се ово спречило, уместо контролног вентила постављен је тросмерни вентил са отвором за одвод, што омогућава да се вода након испадања испразне из тела.

• Навој цеви од месинга стално уклањивог уређаја брзо се испушта. Једноставна инструкција ће помоћи у решавању проблема: испоручите манометар помоћу челичног продужног кабла.

Правилник

Ево норми притиска воде у систему за снабдевање водом који се налази у тренутном СНиП 2.04.01-85.

Како је лако израчунати, притисак воде у градском водоснабдевању генерално се разликује од његове вредности на горњем спрату само за 0,25 МПа, што одговара глави од 25 метара. Са вишом висином зграде, средња пумпа треба поставити на средње подове.

Међутим: у пракси све пумпне станице познате аутору налазе се у подруму куће или у одвојеној згради. Када радите на првим спратовима на тачкама демонтаже, може бити 8 - 9 кгф / цм2.

У пракси, типичне вредности притиска на аутопутевима и аутопутевима су следеће:

• Хладна вода - 3 - 4 кгф / цм2.
• ПТВ - 3,5 - 6,5 кгф / цм2.

Пад притиска

Када вода протиче кроз цев, притисак на излазу ће бити мањи него на улазу.

Пад је одређен са неколико фактора:

1. Пречник цеви.
2. Његова дужина.
3. Храпавост његових зидова.

1. Проток у њему.

За израчунавање користи се формула Х = иЛ (1 + К).

У њему:

• Х - пад притиска у метрима. Да је преведете у атмосферу, довољно је поделити добијену вредност за 10.
• и - хидраулични нагиб, одређен пречником, материјалом цеви и брзином протока у њему.
• Л је дужина цеви у метрима.
• К - коефицијент за системе за снабдевање питком водом претпоставља се да је 0,3.

Где да узмемо вредност хидрауличног нагиба? У тзв. Шевелевовим столовима. Нудимо фрагмент једног од њих, релевантан за нову величину Д15 челика.

Вредност 1000и је хидраулички нагиб са дужином цеви од 1 км. Да бисте израчунали вредност и за трошак, довољно је да га подијелите за 1000.

Дакле, за челичне цеви ДУ15 дужине 25 метара и брзином протока воде од 0,2 л / с кроз њега, пад притиска ће бити (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 метара, што одговара разлици притисак од 1,17 кгф / цм2.

Закључак

Надамо се да ће предложене информације помоћи читаоцу у реализацији својих пројеката. Да бисте сазнали више о томе колико се притисак воде у водоснабдевању сматра нормом, видећемо у овом чланку. Успехи!
