Пролазни вентил - главчина протока

02-06-2018
Снабдевање водом

Сваког минута и сваког дана огромне количине различитих супстанци - вода и нафтни производи, уља и гасови се крећу дуж цевовода. Један од елемената вентила који су одговорни за кретање саобраћајних токова је куглични вентил.

Његове функције укључују заустављање и почетак, регулацију и због дизајна неких врста и мешања транспортованих медија.

Од

Главна ствар око дизалице

Регулациони вентил кроз пролазе намењен је за заустављање и покретање медија и регулацију протока. Куглични вентил се разликује од серије пролаза са минималним хидрауличким губицима, који се постижу захваљујући кугличном вентилу. То је овај облик уређаја за закључавање који се користи у гасоводима.

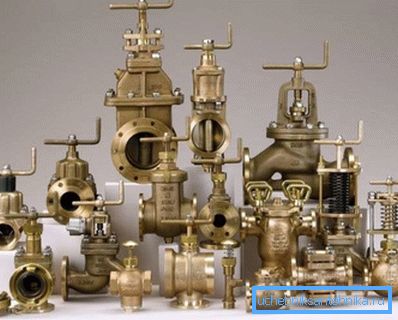

Величина индустријског дизалице је невероватна.

Постоје бројне предности које су:

  • у једноставној конструкцији арматуре;
  • висок ступањ стезања;
  • отпор на агресивне медије;
  • једноставно управљање;
  • компактност;
  • јасно ограничени радијус окретања ручке;
  • Могућности мешања више струја;
  • универзални проток - од течног до вискозног материјала, као и медија са нечистоћама (муљ, пулпа).

За лоптасте вентиле, месинг, челик, ливено гвожђе, полипропилен, полиетилен, керамика и алуминијум углавном се користе. Гнезда су направљена од графита, пластике, гуме и разних метала.

Дизајн лоптастог вентила

Куглични вентил кроз пролаз је арматура са четвртастим ротационим механизмом заустављања. Њен главни задатак је потпуно отворити или преклапати, али не и регулисати јачину тока саобраћаја. У случају непотпуног отварања конопца у цевима високог притиска, може доћи до турбуленције која постепено доводи до губитка стезања.

Начело рада склопа за блокирање је једноставно - окретање ручке у смеру супротном од смера казаљке на сату 90 ° значи да је вентил потпуно отворен када је полуга паралелна са цевима и затворена - у положају који је окомљен на њега.

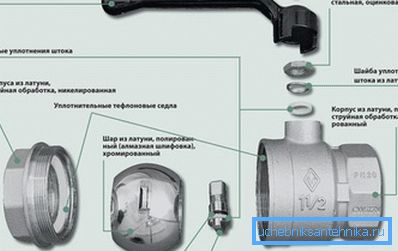

На слици је приказана структура кугличног вентила.

Склоп арматуре је:

  • сферична брава која има скоро рупу;
  • 2 седла која држе сферу;
  • вретено;
  • кућиште, у коме се горе наведени елементи налазе;
  • контролна ручка која се повезује са вретеном.

Тело дизалице може бити монолитно или сложљиво. Дизајнирани дизајн није погодан за одржавање и поправку, тако да је његова цена ниска. Опција преклапања се може поправити, што омогућава да се ради већ дуго времена.

Мали пречник рупе у затвору лопте не захтева пуно напора да га контролише. Пречници великих отвора бленде могу захтијевати кориштење дуже полуге или аутоматске погонске јединице.

Обрати пажњу! Дугачка ручка није увијек одговарајућа, поготово ако је дизалица постављена у тешким условима. Друге цеви могу ометати његово окретање, а инсталација електричног погона на крану може бити излаз.

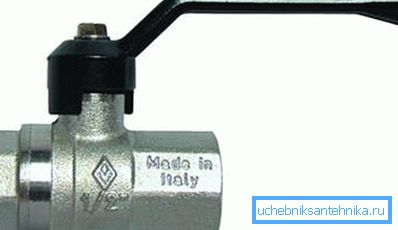

Дуга полуга значајно смањује ваш труд.

Сфера примене

Куглични вентили су данас неопходни у хемијској, нафтној и гасној индустрији, комуналним предузећима, обезбеђујући домове гаса и топлоте. У становима такви уређаји се стављају на доводне цеви на опрему.

Коришћење чворова се одвија у складу са њиховом класом стезања.

Наручивање овог процеса регулисано је ГОСТ 24856-81, према којем тело дизалице има одређену боју у складу са својом примјеном:

  • водени саобраћај је означен плавом бојом;
  • гас жуто;
  • нафта и нафтни деривати - црни.

Класификација уређаја за закључавање

Према начину прикључења на гасовод, уређаји за блокирање куглица имају следеће типове:

  • прирубница - могу се сложити и одливати, издржати високи притисак и стога су добродошли на аутопутевима пречника пресека веће од 46 мм од гасне индустрије и рафинерије нафте;

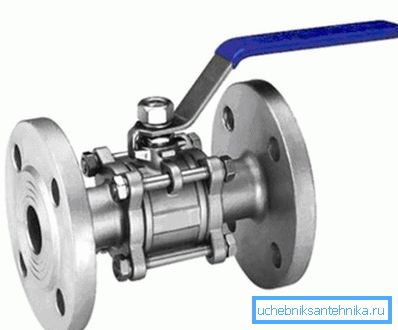

Прирубнички кран
  • спајање - успешно се користи у цевоводима пречника до 45 мм, у комуналним системима грејања, гаса и воде;
  • загушити - најчешће коришћена у прехрамбеној и хемијској индустрији, главна предност је репаирабилити и монтажа / демонтажа вишекратне употребе;
  • заварен - карактеристичне за употребу у грађевинском пољу, једном инсталиране, цена је релативно ниска;

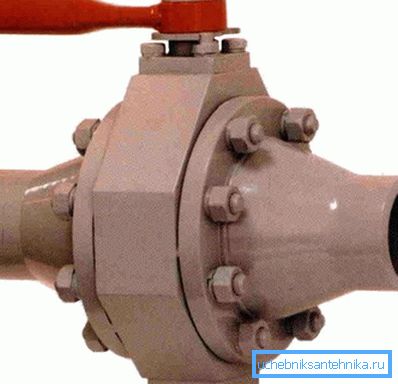

Славина за заваривање
  • комбиновано - Могућности монтирања су могуће, могу се контролисати, буду дубоке у земљи, захваљујући проширеној оси вентила.

У правцу саобраћаја и броја прикључака:

  • контролне тачке - улаз / излаз је на истој осовини, монтиран на нивоу разводних цеви различитих пречника;
  • угаони - осовина рупа су нормална једна другој, која се углавном налазе на тачкама повезивања са кућним апаратима, на пример, на батерију;

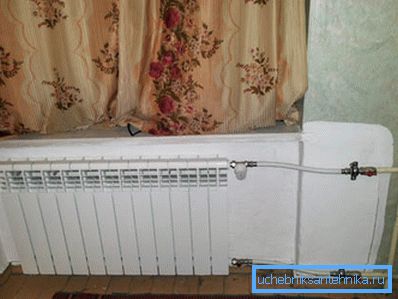

Арматура, која је у сваком стану
  • тространо (миксери);
  • мулти-пасс.

У зависности од дијела пропусног опсега:

  • пуно извртање - до 100%;
  • стандард - до 50%;
  • Нестанак 70-80% протока.
Пример уређаја за закључавање без пуњења, може се видети да је пречник рупе у лопути мањи од унутрашњег пречника цеви

Пречник рупе у вратима пуњеног кугличног вентила поклапа се са унутрашњим пречником цевовода, а самим тим и хидрауличка отпорност је смањена, као и губитак притиска. Такви прикључци су погодни за течности.

Рукавица у кугли са комплетом без пуног пролаза, напротив, је мања и може бити у облику конуса (један или два симетрична пролазна), те стога постоји већи хидраулички отпор. Мали пречник "олакшава" такве дизалице, они су издржљиви, пошто се пусте у малим токовима и оптерећење на лоптици се смањује, успоређује се повољно по цени.

Општа правила инсталације

Не требате подсјетити да оперативни термин и квалитет рада зависи од компетентне инсталације арматуре.

Општа упутства за инсталацију укључују:

  1. Коначни избор локације за инсталацију и обезбеђивање слободног приступа за инсталирање и поправке у будућности.
  2. Потреба за провером усклађености параметара, као што су пречник вентила и цеви, капацитет вентила и његова компатибилност са условима рада (врста медија, максимални притисак у цевоводу и температури).
За контролу притиска може се инсталирати манометар.
  1. Да бисте сазнали смер транспортираног тока, који додатно показују стрелице за улазак / излаз на тело уређаја.
  2. Упаривање локације и врсте навоја.
  3. Користити заптивну траку у навојним елементима, која мора бити увијена са одређеним напором како би се гарантовало заптивање.

Обрати пажњу! Да би се ФУМ трака исправно окренула својим рукама, морате видети отворени спољашњи навој са стране тачке приликом испред себе. Обмотите траку у смеру казаљке на сату.

  1. Када су прирубнички, њихова конструкција на крану и цеви мора бити иста.

Сумирајући

Вентили који одговарају техничким карактеристикама цевовода и медијима који треба проћи ће функционирати квалитативно и дуго. Предности затварача, једноставног и истовремено идеалног облика, успешно се користе иу индустријском и стамбеном сектору.

Видео у овом чланку показује једну од опција за кориштење прекривача (у овом примеру, за организовање наводњавања кап по кап).
