Пумпе за снабдевање водом из бунара: организујемо аутономно

Како организовати сталну водоснабдијевање куће с бунарском водом? Који елементи би требали укључивати водоводне инсталације? Који су сигнали за одабир потопне пумпе? Покушајмо одговорити на ова питања.

Шема

Ставке

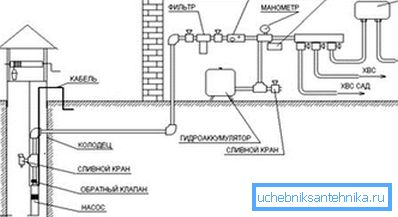

Почнимо са листом основних елемената који би требали укључивати најједноставнију шему водоснабдевања из бунара са потопљеном пумпом.

• Заправо пумпа, подизањем воде са дна бунара и обезбеђивањем вишка притиска у систему водоснабдевања.

Да би се разјаснило: у принципу се могу користити и површинске пумпе за организовање приградског водовода; Међутим, дубина на којој могу подићи воду је у најбољем случају ограничена на 7-8 метара. Разлог лежи у основним законима физике. Апсолутни вакуум у цеви може подићи водену колону за 10 метара при атмосферском притиску; стварна пумпа ствара много нижи вакуум.

• Проверите вентил на излазу пумпе. Неће дозволити да вода која напуни цев назад у бунар.
• Хидроакумулатор - резервоар са еластичном гуменом мембраном која одваја водене и ваздушне одаје. Овај уређај је у стању да акумулира одређену количину воде док истовремено ствара надпритисак у кругу. Што је већа запремина акумулатора, често се пумпа укључује током свакодневне употребе система за довод воде.
• Сензор притиска и релеј који контролише снагу пумпе.

Уместо акумулатора и сензора притиска могу користити и резервоар са сензором нивоа воде подигнута у кући поткровљу или природне коте.

Капацитет вам омогућава да залепите више воде; Међутим, ово решење није без грешака.

1. Типично за преклапање дрвених греда у сеоским домовима није дизајниран за оптерећење од неколико стотина килограма који је направио резервоар.
2. Глава у кругу ће бити ограничена висином резервоара изнад тачке за доток воде (обично 2,5 - 5 метара). Ово је довољно да се осигура да раде миксери са аераторима и ВЦ цистерне. Усисни вентили машине за прање веша, сензори притиска тренутних бојлера и неки други уређаји могу да функционишу при надпритиску од најмање 0,3-0,6 кгф / цм2.
3. Велики довод воде у малом водотоку значиће да ће вода почети стагнирати. У бунару се континуирано ажурира због миграције подземних вода; у истом резервоару могу добро да почну цветати.

Цеви

Оптимално решење за постављање система за довод воде из бунара у кућу је полиетиленска цев на компресионим прикључцима. Аргументи?

Молим те.

• Полиетилен се не плаши расипања и кретања земље: еластичан је.
• Еластичност се одржава на негативним температурама. Ако се вода замрзне у цеви, ледени утикач неће га сломити, али само мало проширити. Након одмрзавања водовод се враћа у првобитну величину.
• За инсталацију није потребан никакав алат, осим митер ножа. Сви елементи се склапају ручно.

Монтажна правила

Не постоји превише правила која треба пратити приликом изградње аутономног система водоснабдијевања властитим рукама.

• И цев између куће и бунара, а улазак у бунар мора бити испод нивоа замрзавања тла.

Савет: из неког разлога то није могуће, цевовод се пакује у топлотну изолациону шкољку са саморегулативним грејним каблом који је убачен у њега.

• У доњој тачки цјевовода пожељно је обезбедити вентил за отпад ради потпуног одводњавања. Инструкција је најприје релевантна за оне куће које се не загревају око зиме.

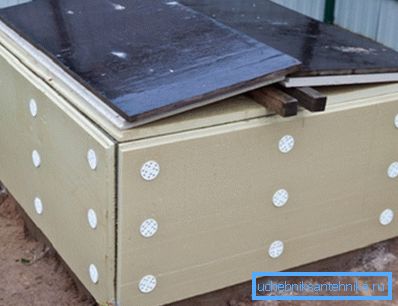

• Бунар је затворен од остатака и изолован да би се избегао замрзавање.

Сензор притиска се калибрише тако да пумпа почиње под притиском од Х / 10 + 1 кгф / цм2. Висина горње тачке система за довод воде у односу на сензор у метрима се узима за Х. Притисак пумпе је 1,5-2 кгф / цм2 више.

Пумпа се виси на удаљености од око метра од дна бунара. У овом случају неће сисати муљ и песак.

Доњи филтер са неколико слојева песка и рушевина постављен је на дну бунара. Блатобрано дно додатно је прекривено штитником плоче. За његову конструкцију боље је користити махунарке.

Избор пумпе

Шта би требало да буде потопљива пумпа у бунару за водоснабдевање?

За почетак ћемо формулисати задатке с којима се суочава пумпа.

1. Требало би захтијевати минимално одржавање и имати максимално вријеме ремонта.
2. Он ће транспортовати чисту воду са минималном количином суспендованих материја.

Сада се окрећемо врстама пумпи. Само их је три у тржишном сектору који нас занима.

Мембрана (вибрација)

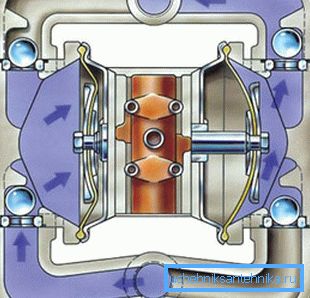

У срцу његовог дизајна налази се радна комора са паром контролних вентила, соленоидом са опругастим феромагнетним језгром и једном или две еластичне мембране.

Како функционише ова шема?

1. Соленоид је напајан.
2. Индуктивност генерише електромагнетно поље које погони језгро заједно са мембраном која је прикачена на њега. Мембрана ствара прекомеран притисак у радној комори; вишак воде се присиљава у излаз кроз отворени контролни вентил. Други вентил - затворен - блокира померање воде у улазној цеви.
3. Након извлачења напона из соленоида, опруга се враћа у првобитни положај. У овом случају, положај чекрвних вентила је обрнут, тако да се вода узима из излаза, али из улазне цеви.
4. Циклус се понавља.

Главна предност вибрационе пумпе је ниска цена са умереним перформансама и добром главом. Представљамо карактеристике мембранске струје која је врло честа на пост-совјетском простору.

Лоша вијест је да у нашим сврхе овај уређај, као и све мембранске пумпе, апсолутно није погодан.

• Средство за ремонт је ограничено на једну до две године. Еластичне мембране се механички деформишу у сваком радном циклусу; са учесталошћу вибрација од око 100 хертзова, није изненађујуће што после неког времена захтевају замјену.
• Вибрација доводи до убрзаног сила бунара.
• Најзад, капацитет од 400 литара на сат може бити довољан само са минималном количином воде и веома пространим акумулатором.

Вртлог

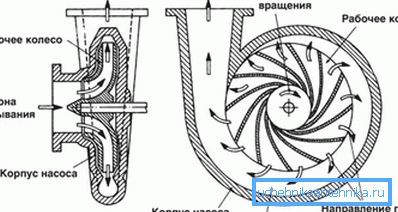

Основа вртлог пумпе - центрифугална коло са минималним зазор између ње и спирала (пумпе кућиште). Када се радно коло ротира на његовој периферији, ствара се значајно надпритисак; дуж оси, респективно се деси. Довољно је да се повеже са одговарајућим доводом поинтс стамбеног и излазу договорити стабилну и брзу пумпање воде.

Виртуелна шема:

1. Пружа високе перформансе при високим вредностима притиска и скромним димензијама пумпе.

Важно: у случају бунара, димензије - висина и пречник потенцијалног купца нису пресудни.

1. Уређај направите изузетно осетљив на количину и величину нечистоћа. Норма за вортекс пумпу је не више од 30 грама суспензија по кубном метру воде. Прекорачење ове количине доводи до убрзаног хабања механике уз истовремени пад главе и перформансе.

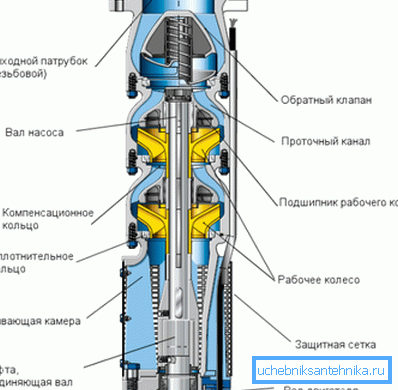

Вишестепени центрифугални

У почетку је центрифугална вишестепена шема пумпе развијена за бушотине: у њима је проблематично да добију велику производњу главе због ограниченог пречника. Међутим, то ће бити најбоље решење за бунар.

Основна идеја је да на једној осовини ротираним једним електромотором постоји неколико импелера. Између њих и тела остаје прилично велика празнина, што чини уређај неосетљивим на велики број суспензија.

Случајан проблем - неизбежни пад притиска - решен је једноставно и елегантно: коморе (дифузори) свих радних кола су повезане серијско са потезима у кућишту. Као резултат, глава генерисана од стране свих радних кола се сабира минус малих губитака на хидрауличној отпорности саме пумпе.

Руководилац и перформанс

Глава пумпе би требало да буде 30 метара већа од висинске разлике између ње и врха система за довод воде. Дакле, ако је пумпа уроњена на 12 метара, а врх славина за довод воде у кући се налази 4 метра изнад нивоа тла, купити уређај са номиналним притиском од 12 + 4 + 30 = 46 м.

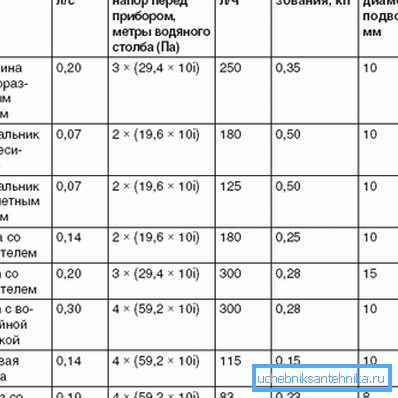

Перформансе у литрима у минути се приближно израчунавају брзином од 5 литара по особи. Дакле, за породицу од три, то ће бити 3 * 5 = 15 л / мин, или 0,9 м3 / сат.

Подсјетимо: с повећањем капацитета хидроакумулатора, захтјеви за перформансама пумпе могу се знатно смањити.

Закључак

Надамо се да ће наше препоруке бити у могућности да помогну читаоцу у пројектовању и изградњи сопственог аутономног система водоснабдевања. Видео у овом чланку, као и увек, садржи додатни материјал. Успехи!
