Шема водоснабдевања: градимо инжењерске мреже

Шеме мрежа за водоснабдијевање обезбјеђују неопходан живот и управљање водоснабдијевањем, без којих у нашем времену ни један стан не може учинити. Аксонометријска шема водоснабдевања је главни елемент пројекта, на основу које се гради систем. Прегледаћемо главне типове кабловских каблова унутар и изван куће, као и дати низ корисних савјета онима који одлуче да изграде мрежу сопственим рукама.

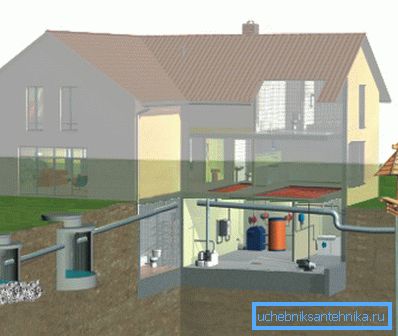

Спољне мреже и извори воде

Врела и плитка бунара

Централизовано снабдевање водом је најприхватљивија опција, јер од вас није потребно да изградите и одржавате целу мрежу, као и да решите питање извлачења воде. Међутим, у сваком региону нема такве погодности, посебно када се ради о домовима. Дакле, прво питање које се суочава са станодавцем је питање извора снабдевања водом.

Овде је избор мали - можете остварити само две опције:

1. Бушити бунар под притиском (такозвани артешки бунар). Ово је најприхватљивије у квалитету и раду, али и најкомплекснија и скупа опција за изградњу;
2. Копати бунар или бушити плитак бунар (такозвани "пешчани" бунар). Овдје трошкови су минимизирани, добро или абесински бунар може бити изграђен независно, није потребна никаква дозвола и посебна опрема.

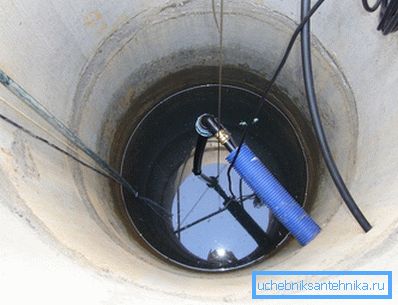

У овом поглављу ћемо погледати другу опцију - добро и плитко добро. У ствари, разлике између ових опција су смањене само на начин отварања водоносника, а квалитет воде у оба случаја је приближно исти. Бунар се сматра нешто сигурнијим због веће дубине и затворених уста.

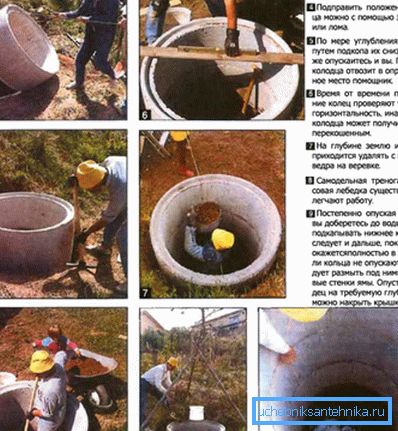

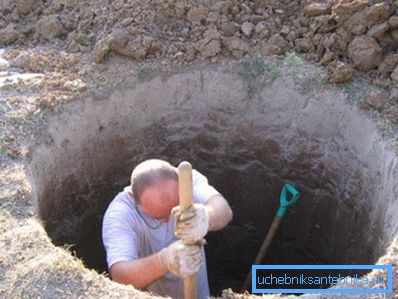

Најлакше је ископати бунар са армираним бетонским прстеновима: прво, лопата копље плитку рупу да се уклапа у прстен, а затим спусти први прстен у њега, измери га и почне копати. Док се спушта, следеће се додаје на врх - и тако даље. Ово је најлакши и најсигурнији начин.

Бунар на песку није тако сложен, међутим, потребна је опрема за бушење и специјалистичко учешће. Данас постоје многи ентузијасти који бушају такве бунаре, а неки од њих чак стварају и домаће бушилице, али то је изузетак, а не правило.

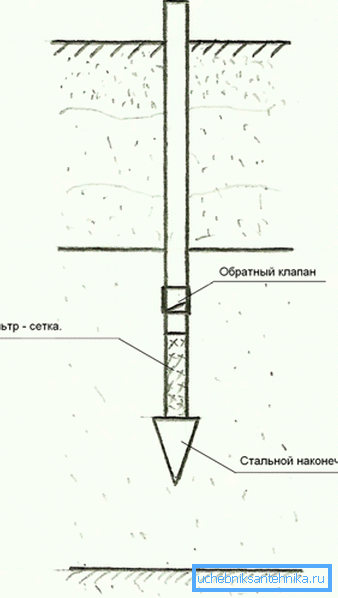

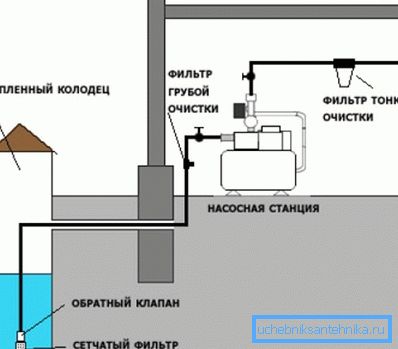

Абесински бунар (или абесински бунар) је најједноставнији у самосталном извршењу. У ствари, то је цев са оштрим врхом, који пробија тло до водоносника. Вода почиње да продре у рупе у зидовима на дну цеви, а уз помоћ пумпе може се извадити и послати кући.

У бунарима и плитким бунарима вода није квалитетна, јер постоји размена површинске течности, посебно током поплава и сезонског таљења снега. Поред тога, дебљина природног филтера креће се од 4 до 30 - 40 метара, што није толико.

Још један недостатак је прилично ограничен ресурс. Са активном потрошњом велике породице са фармом, такав извор се може исцрпљивати за 5 до 20 година. Наравно, постоји пуно примјера година рада, али ова карактеристика треба узети у обзир.

На крају, плитки бунари захтевају константан рад, у супротном се оклопи и престане са радом. Кугле су такође забринуте, али се могу очистити и поново радити, али са бунарима је много теже учинити.

Обрати пажњу! Бушотине и бунари у песку су јефтини и једноставни за изградњу, али квалитет воде оставља много жеља. За употребу у храни таква вода захтева пажљиво чишћење и припрему.

Артесиан веллс

Ако желите да имате квалитетан извор воде - онда би требало да изаберете артесијски бунар. Ова врста се одликује чињеницом да се вода повлачи из значајне дубине - 50 - 150 метара од кречњачког водоносног слоја. Пре уласка у овај геолошки хоризонт, течност пролази огроман начин, постепено се очисти нечистоће и филтрира.

Поред тога, услед контакта са различитим типовима земљишта и стена, вода је минерализована, што је веома корисно за наше тело. Често минерализација може бити превелика, али се овај проблем решава коришћењем хемијског филтрирања.

За развој артесијских извора потребна је дозвола, а рад може обављати само специјализирана организација. Поред тога, у случају загађења хоризонта, бићете законски одговорни према држави.

Предности артезијских извора:

• Висок степен пречишћавања воде услед природне филтрације. Течност пролази кроз велику дебљину камена различитих степеница пропустљивости и потпуно је очишћена;
• Висока квалитета воде у смислу минералног састава. Течност је обогаћена великим бројем минерала присутних у тлу;
• У већини случајева, кречњаци кречњака су под великим притиском, а вода се подиже на саму површину. Ово елиминише потребу за озбиљном пумпном опремом и поједностављује одржавање система;
• Врело дубоких језера је практично неисцрпно, па је век трајања извора много дужи него код бунара;
• Артесиан бунари одликује се високим перформансама, тако да можете изградити једну тачку производње воде у неколико суседних области. Ово ће значајно смањити трошкове.

Обрати пажњу! Значајан недостатак свих артесијских извора су високи трошкови њихове изградње и потреба за добијањем дозвола од државних надзорних органа и санитарних служби.

Унутрашње мреже

Распоред тее

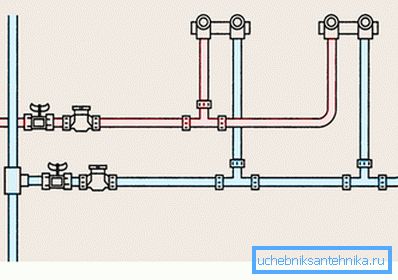

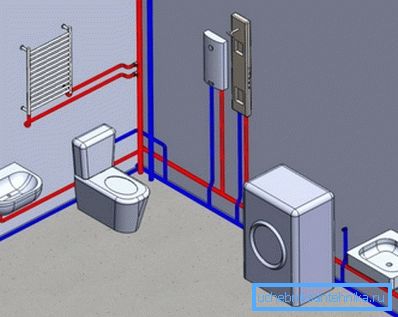

Најчешћи начин дистрибуције унутрашњих цеви система за водоснабдевање јесте секвенцијални или трочински круг. Подразумева се да су сви уређаји повезани у низу.

Обично је систем организован овако:

1. Постоји врела и хладна вода, која је директно повезана са главном линијом;
2. Хоризонталне цеви или кревети за сунчање се одвајају од подизача на сваком спрату кроз чичак. Најчешће се користи ниже ожичење када је лежај на поду или у кошуљици;
3. Даље од лежаја, кроз цијеви, цијевне цијеви се одводе на сваки уређај.

Обрати пажњу! Са таквим изгледом цеви потрошња грађевинског материјала биће минимална. Обим инсталација је такође мали, односно трошкови пројекта ће бити нижи.

Међутим, постоји један велики недостатак: уз истовремено укључивање два или више уређаја за довод воде (славина у кухињи и туш кабина у купатилу), притисак воде пада знатно, односно мање течности ће ући у сваки уређај. Такође, на најудаљенијим дизалицама, притисак ће бити знатно нижи од оног који се налази близу постоља.

Ова карактеристика није толико битна за мале куће или градске станове. Међутим, за велике виле и викендице са пуно соба и купатила, овај недостатак ће бити примјетан и смањиће удобност водоснабдијевања.

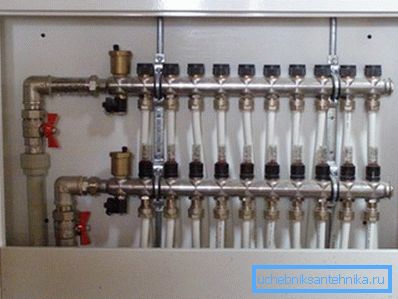

Колектор жице

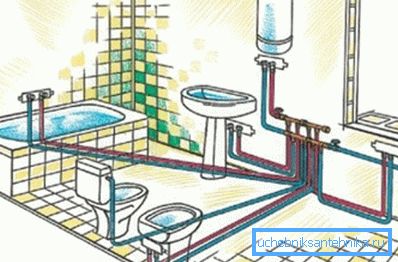

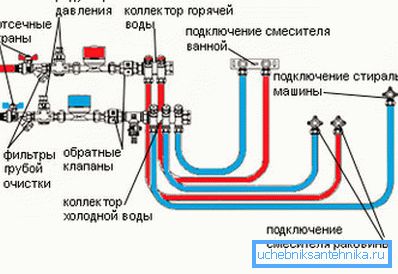

За велике куће и вишекорисни станови са неколико купатила чешће се користи колекторска дистрибуција водоводних цеви. У тој линији се одваја од подлоге на сваки санитарни уређај посебно.

Као резултат тога, када се два или више вентила истовремено укључују, у систему се не види запажен пад притиска. У случају великог броја становника и великих површина собе, ова карактеристика је важна и чак одлучујућа при избору шеме за водоснабдевање.

Друга предност система са колекторским ожичењем је могућност одвајања било ког уређаја од довода воде без прекида снабдевања течности до других тачака довода воде. У случају квара и поправки, као и замена водовода, ова карактеристика је веома важна.

Недостаци таквог система укључују следеће особине:

• За имплементацију система потребан је много већи број цеви, фитинга и друге опреме;
• Изградња система је сложенија и дуготрајнија;

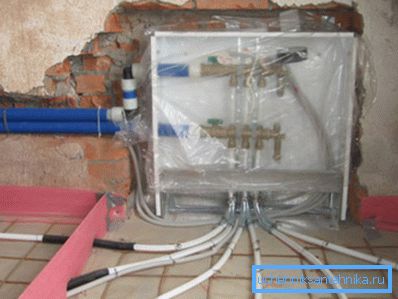

• Захтева колекторску јединицу и санитарни кабинет. Понекад се умјесто ормара користи подрум или посебна соба;
• Колу захтева употребу редуктора притиска.

Такође можете напоменути да инструкција укључује употребу скупљих пластичних цеви. Осим тога, велики број хоризонталних сунцобрана мора негдје бити сакривен, а то захтева или посебну декорацију или сенчење на зиду. Такође можете сакрити цеви у подним кошуљама током грубе завршне обраде.

Обрати пажњу! Водоинсталације са колекторским ожичењем имају већу цену и сложеност у изградњи. Међутим, за велике куће и кућице нема бољег алтернатива.

Закључак

Водоводни систем се може организовати на различите начине. После читања чланка, моћи ћете утврдити која је најбоља колекција или тее-линија аквадукта, као и одабир одговарајућег извора воде. Видео у овом чланку ће вам помоћи да искористите свој пројекат водоснабдијевања.
