Шема водоснабдевања: неколико опција за све случајеве

Чини се да је веома озбиљно предузеће ископати бунар и осигурати његово нормално функционисање. Потребан је велики посао. Али то је управо оно што ће "цвеће" бити. "Јагоде" су прави посао, почети тек касније, када почнете да имплементирате свој план водоснабдевања, овде вам требају стварне вештине и одређени трошкови.

Главне тачке

Штавише, ако такав рад није предвиђен унапред, осуђен је на озбиљне потешкоће у имплементацији:

• прво, цела цјелокупна водоводна шема ће се требати размишљати унапријед, чак иу фази пројектовања куће;
• друго, Неопходно је повезати ову шему са већ одређеним местом копања бунара;
• треће, приликом стварања бунара потребно је обезбедити славину у зиду бунара, који ће затим ићи у кућу; мора се имати на уму да уклањање и сами зглоб мора нужно бити испод нивоа замрзавања тла у хладној сезони, а ово је још једна мала студија.

Ако су све ове нијансе биле пажљиво осмишљене и спроведене, имплементација пројекта биће много једноставнија и у једноставној верзији ће изгледати као на слици "А":

• 1 - у бунару постоји филтер са контролним вентилом, уграђеним или спољним;
• 2 - системи за заптивање излаза цевовода из бунара; саветујемо вам да обратите пажњу на савршени квалитет заптивања овог излаза;
• 3 - изолација горњег дела бунара; то можда није обавезан, али врло препоручен део целокупне структуре;
• 4 - изолација цијелог спољног цијеви; веома је важно и никако не препоручује да га не занемарује;
• 5 - опрема за пумпање већ у згради; Напомена, ово је карактеристика ове шеме, често је пумпа инсталирана у саму воду, што ће јасно бити приказано на дијаграмима испод.

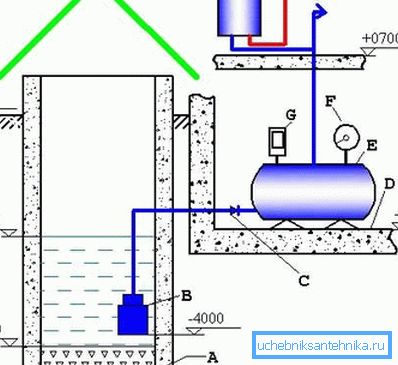

Шема је компликованија са веома важним додатком

Директно пумпање воде директно у водоводни систем куће није препоручљиво, потребно је инсталирати колектор за воду у облику резервоара од 40-60 литара, који ће, између осталог, обезбедити струју за кућу у случају непредвиђених ситуација.

Оваква шема са резервоаром може имати следеће елементе:

• А - слој шљунка, пре свега - силикона, што је одличан додатни природни филтер;
• Б - потопљива пумпа; овде пумпа је директно у бунару, за разлику од претходне шеме;
• Ц - контролни вентил; али овај елемент је изведен из бунара;
• Д - цела шема је изграђена на три нивоа: бунар - подрум куће - сама соба; овде "Д" је подрум;

• Танк за сакупљање воде;
• Ф - манометар - суштински елемент контроле притиска;
• Г - прекидач притиска - и то је већ неопходно за хитан прекид система за напајање у случају максималног губитка или јаког повећања притиска;
• Х - бојлер, као елемент система који је већ код потрошача.

Добар савјет! Када дизајнирате систем, обавезно узмите у обзир корисну карактеристику представљене шеме са резервоаром - ево нивоа постављања свих елемената. Дакле, јасно је да је дубина бунара 6 метара, слој шљунка на дну је 50 цм, до воде одоздо је 3 метра, а под подрума је на дубини од 2,5 метра.

Посебну пажњу посвећујемо - пумпа је на удаљености од 1,5 метра од шљунка - ово је доста, јер је за нормално функционисање пумпе препоручљиво да га монтирамо на висину од 70 до 80 цм од дна.

Напредни кругови за све прилике

Прво, узмите у обзир шему у којој се испоручује веома избирљив став према чистоћи воде, а ово је увек добродошло. Ипак, има један недостатак који може изгледати значајно.

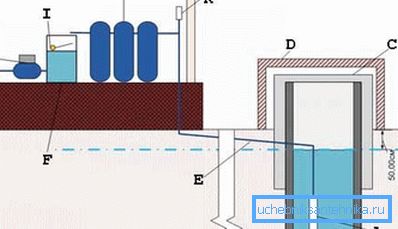

Трофазни круг чишћења

Представљамо још једну опцију водоснабдијевања, која се састоји од:

• А - потопљива пумпа;
• Б - ево нивоа подземне воде;
• Ц - добро изолација; често коришћене плоче пене од 10 инча;
• Д - бунар за бунар за заштиту од оштећења и кише;
• Е - водовод са грејном жицом 100 В; веома важан, али и скупан део шеме, узимајући у обзир трошкове струје за стално грејање од октобра до априла;

• Ф - резервоар за воду;
• Г - још један, већ снажнији, пумпа у облику пуноправне пумпне станице;
• Х - додирните потрошачу;
• И - плутајући механизам за контролу рада потопне пумпе; обратите пажњу да се рад пумпе не прати притисак у систему, већ ниво воде у резервоару; када ниво у резервоару достигне граничну вредност, пумпа у бунару престане да ради;
• Ј - систем за пречишћавање воде; Заиста, само вишестепени системи пружају прави ефекат пречишћавања воде, свака фаза у којој је одговорна за њен задатак доводјења воде у ред;
• К - контролни вентил.

Хајде да прикажемо следеће разматрање недостатака приказане шеме:

• можете извадити бунар на месту извора да бисте обезбедили воду за вашу локацију;

• али добар и профитабилан водоток вам је на располагању стално и са својим рукама; можете доводити воду у кућу било кроз цевовод или, узимајући га одозго, што се зове "на стари начин" - кантица; ова прилика је веома корисна за одлазак;
• на презентованој схеми, ова могућност је искључена због потпуног блокирања излаза излаза на врху код грејача; Ово треба признати као мањи недостатак схеме.

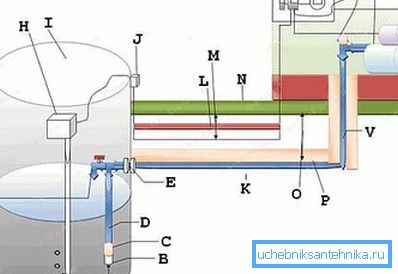

Ми се фокусирамо на заштиту

Заштита свих елемената система за довод воде од замрзавања када је у питању снабдевање из бунара је врло важно.

Сљедећа шема може послужити као пример у овом погледу:

• А - ово растојање од филтера не би требало да буде мање од 50 цм;
• Б - филтер за сита;
• Ц - контролни вентил;
• Д - гасовод;
• Е - пажљиво затворен излаз из бунара;
• Ф-тее и вентил за одвод воде, као елемент заштитног механизма;

Добар савјет! Безбедно одводњавање воде из система је веома важно, али се често врши на спрату, на тлу близу бунара. Ако одаберете ову опцију, саветујемо вам да повучете што је више могуће од бунара, са најсавременијом опремом заштитне глине браве око бунара.

• Г - изолационе плоче; можда загревање на овом месту је превелика мера заштите;
• Х - компресор са функцијом аерације; елемент заштите такође је ушао у шему - аерација воде, засићење кисеоником, један од најефикаснијих начина чишћења оксидационих нечистоћа, пре свега метала; оксидација се сакупља на дну у облику талога који се мора сакупљати;
• Ја - добро;

• Ј - електронска контролна утичница - захтевају задаци;
• К - загрејани цевовод;
• Л - заштита електричног кабла;
• М - кабал се поставља на дубини од 50-70 цм;
• О је дубина замрзавања тла; обратите пажњу на недостатак шеме - цев треба поставити 20-30 цм испод нивоа замрзавања;
• П - изолација; као што показује пракса, тако организована топлотна изолација не даје жељени ефекат, већ је боље директно загријати цев;
• К - аутоматско искључивање система за 6-10 ампера;
• Р је елемент система за искључивање већ на 25 А;
• С - грејни кабл;
• Т - пумпна станица;
• В - цев; препоручени пречник - 32 мм;
• У - уземљење, које никада не треба заборавити.

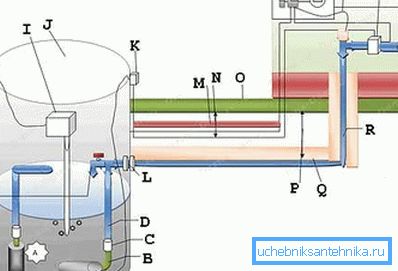

Решавање проблема постављања потопљене пумпе

Правилно постављање у бунар у потопљеној пумпи ће помоћи да се обезбеди одговарајући притисак воде и његов квалитет. Када говоримо о правилном постављању, мислимо на растојање пумпе до дна бунара - требало би да буде најмање 50 цм и идеално 60-70.

Ако је пумпа постављена ниже, то ће подићи седименте са дна, које ће ући у цевовод и тиме деградирати квалитет воде.

На доњем дијаграму приказане су две опције за постављање потопљене пумпе:

• И - вертикално постављање, када ниво воде у бунару и димензије пумпе то дозвољавају, најпожељнији положај;
• Б - хоризонтално постављање; ово се користи само у случају недостатка воде у бунару, а растојање до дна од 15 цм које су одредили програмери морају бити препознати као неприхватљиви, али често не можете учинити ништа о томе; Само један закључак - највероватније ће примарна улазна вода бити мудра и морат ћете инсталирати додатне филтере.

Конститутивни елементи схеме су:

• А - ово је проблематично растојање од 15 цм;
• Б - у овој ситуацији је неопходно користити флексибилно црево од 1 инча;
• Ц - контролни вентил;
• Д-32 мм цевовод;
• Е - већ је удаљеност од 50 цм и то је нормално;
• Ф-тее и сигурносни одводни вентил;
• Г - изолација;
• Х - електрични прикључак - увек користи електричну енергију на отвореном, узрокује проблеме са заштитом од излагања животној средини;

• И - компресор са зрачном функцијом;
• Ј - добро;
• К - соцкет;
• Л - излаз из бунара, квалитет прикључака не би требало да изазива жалбе;
• М - заштита каблова;
• О - сам кабал, који се препоручује поставити на дубини од 50-70 цм, али се подудара са овим нивоом дубине замрзавања тла;
• П је дубина пенетрације мраза;
• К - изолација;
• Р-32 мм цевовод;
• С - уземљење;
• Т - аутоматска плута за 3-6 А;
• В - утикач 25 А;
• У - грејни кабл;
• В - прекидач притиска.

Не заборави на кућу

Не заборавите, на крају, због чега је започела цела бука - ради водоснабдевања код куће.

Испод је дијаграм који открива нијансе везе са тзв. Потрошачке стране:

• 1 - одводни вентил, који мора бити постављен испод филтера и пумпе, трошак грешке је једноставан - низак или без притиска воде уопће;
• 2 - троструки излаз из грубог филтера;
• 3 - груби филтер;
• 4 - цеви од нерђајућег челика дебљине 1 инча и дужине 15-20 цм;
• 5 - хидроакумулатор;
• 6 - мотор и пумпа с редукцијом;
• 7 - прекидач притиска са манометром;
• 8 - кран се окренуо устима горе;
• 9 - улив који се убацује у вентил - мора бити изнад излазне тачке пумпе;
• 10 - тапните да вам блокира линију од грејача;

• 11 - фини филтер са манометром и вентилом за одвод;
• 12 - одводни вентил; Обратите пажњу на ову особину кола - употреба осигурача од ванредних ситуација - одводни вентили су веома корисни и важни;
• 13 - разводни вентил;
• 14 - одводни вентил, његова сврха - ослобађање система пре појаве хладног времена;
• 15 - усисна црева;
• 16 - повлачење из нерђајућег челика испод нивоа замрзавања тла;
• 17 - ваздушни вентил;
• 18 - мешалица за топлу и хладну воду;
• 19 - контролни вентил;
• 20 - 50 литара бојлера;
• 21 - испуштање воде из система.

Сакупљач хладне воде

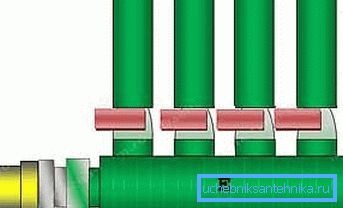

Било који систем водоснабдевања - маса конектора и колектора. Испод је пример колектора за дистрибуцију хладне воде која се испоручује из бунара.

Колектор за топлу воду може изгледати на исти начин:

• А - до умиваоника;
• Б - на миксер за туш;
• Ц - у тоалет и веш машину;

• Д - у кухињу;
• Е-колекторска цев 32 мм (и 25);
• Ф - линија из филтера;
• Г - даље до грејача.

Колектор је представљен на 4 места, мада, наравно, можете повећати број по Вашем нахођењу, не заборављајући само на одговарајуће повећање притиска снабдевања.

Закључци

Да, живот почиње тек кад завршите рад на бунарцу. Сада ћу морати доказати својој породици да не морају увек да трче по води, на улици. Да бисмо то урадили, и носимо из бунара пуноправни систем водоснабдевања, који захтијева изванредан напредак и рад.

Будите сигурни да гледате додатни видео у овом чланку, то вам може помоћи да изаберете потребну шему, узимајући у обзир ваше жеље и услове рада.
