Снабдевање водом из бунара - мноштво опција, изаберите према

Примена било којег водовода захтева много искуства и професионализма - од избора локације за бушење до полагања цјевовода у кући. Не заборавите, електронски систем управљања и контроле ће ометати ствар, што значајно компликује шеме и њихову имплементацију.

Такође ће бити неопходно обезбедити све врсте заштитних механизама у случају ванредних ситуација, и овде нема искуства, а још мање да се ради.

Захтева професионални приступ

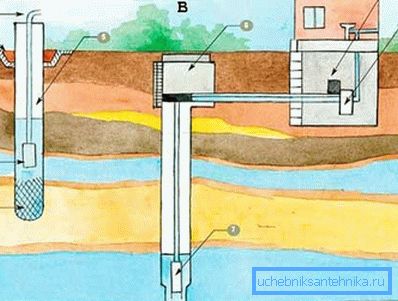

Општа шема водоснабдевања не зависи пуно од врсте добро коришћене - "на песку" (лево - А) или "на кречњаку" (десно - Б) - и приказано је на слици "А":

• 1 - мрежасти филтер за бунар директно на дну кућишта, то није изузето од потребе за инсталирањем читавог система специјализованих филтера у кући;
• 2 - потопљива пумпа;
• 3 - блокирање глине са слијепом површином - штити од талета и кишних вода, а од воде извучене из бунара као резултат прве, главне и накнадне, превентивне, пумпе;
• 4 - тзв. Гасовод-гандер, као посебна карактеристика горњег одвода "бунара";
• 5 - кућиште;
• 6 - каучонска комора, већ карактеристика дубоког "бујице на кречњаку", за изједначавање притиска;
• 7 - пумпа, ако је бунар артесијски висок притисак, онда се пумпа може занемарити, али обично, само по први пут употребе бунара;
• 8 - систем аутоматског управљања са релејем заштите од преоптерећења;
• 9 - хидроакумулатор - незаобилазни део било којег водовода из бунара.

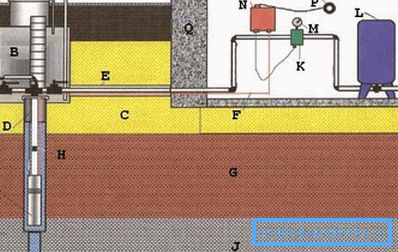

Вентилациони излаз

Слика "Б" показује веома сличну, али истовремено и савршену шему водоснабдевања појединачној кући - овдје се користи вентилациони излаз из кесона..

Напомињемо да ова схема користи изузетно важну одводњу воде кроз цевовод испред куће директно из кесона:

• А - вентилација катионске коморе;
• Б - кесон;
• Ц - слој песка;
• Д - сигурносни кабел сву опрему спуштен у бунар, немогуће је заборавити;
• Е - заштитни случај главног цевовода до куће;
• Ф - електрични кабл за контролу пумпе;

• Г - глинени слој;
• Х - контролни вентил;
• И - пумпа, примећујемо да је филтер у овој шеми повучен, допуштен је ако је добро добро напуњен извор;
• Ј је слој кречњака;
• К - прекидач притиска је обавезан заштитни механизам који се може прикључити на канал за одвод воде изван куће, у случају повећања притиска у случају нужде;
• Л - мембрански резервоар, обично за кућне услове, довољно је резервоара за 60-70 литара;
• М - манометар;
• Н - контролна плоча;
• П - нормално, стандардно кућно напајање 220 В и 50 Хз.

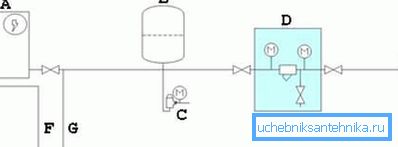

Дијаграм круга

Напајање главних компоненти система је следеће:

• А - котао или било који други електрични уређај за грејање воде из бунара;
• Б - резервоар за воду од 40-50 литара, иако је његов капацитет ствар свих жеља;
• Ц - заштитни реле против падова притиска у оба смера, када се притисак нагло или нагло смањује и значајно се повећава;

• Д - филтер - обично се у систем уносе неколико филтера, често специјализоване природе (за гвожђе, за тврду воду);
• Е-дио кола директно у бунарцу;
• Ф - излаз за гријање воде;
• Г - излаз хладне воде.

Реализације - један циљ, начини постизања другачијег

Размотримо неколико шема за имплементацију водоснабдевања из бунара у домаћинству, које се разликују у употреби врло корисне специфичне опреме. Саветујемо вам да обратите пажњу на ове нијансе.

Заштита од губитка воде

Таква заштита је један од најургентнијих задатака обезбеђивања воде једној сеоској кући..

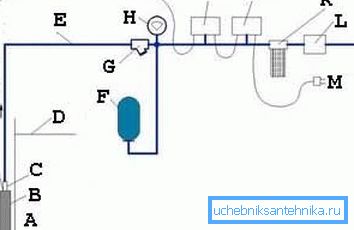

Начин његовог имплементације у следећем дијаграму:

• А - па, запазимо, шема не зависи од врсте савршено - неуспешних, на кречњачком кречњаку, од слоја слободног протока - са слоја под притиском;
• Б - потопљива пумпа;
• Ц - неповратни вентил - примећује веома важну жицу која иде на реле, пружа инстант заштиту у одсуству воде, чак и без анализе притиска и присуства воде у цевима на врху;
• Д - ниво тла;
• Е - гасовод;
• Ф - хидроакумулатор;

• Г - груби филтер, назива се и муљни резервоар - врло мухаст елемент у систему, који се често мора уклонити за одржавање;
• Х - манометар;
• И - прекидач притиска;
• Ј - сигурносни релеј - ово је карактеристична карактеристика ове имплементације;
• К - други филтер са заменљивим кертриџима;

• Л - редуктор притиска;
• М - стандардно напајање 220/50;

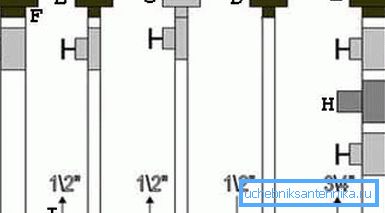

• Н - потом потрошачи у облику санитарних чворова и машина за прање рубља; Један од најпознатијих таквих потрошача је гасни котао, који се може повезати на следећи начин:

• А - грејање;
• Б - снабдевање водом;
• Ц - снабдевање гасом;
• Д - канал за повратну воду;
• Е - повратни канал система грејања;
• Ф - амерички тип орах;
• Г - лоптасти вентил;
• Х је филтер, обично је уређај за грубо чишћење довољан;
• И - стрелице означавају правац текућег медија, бројеви - препоручени пречници цевовода.

Загревање и хидроизолација

Када је у питању рад са бунарцом, у сваком случају не треба заборавити на ниске температуре и велику вероватноћу замрзавања воде у цевима. Отуда потреба за хидроизолацијом и изолацијом (на слици "Б" оба задатка се решавају помоћу канистера - Е).

Шема која поставља проблем загревања у првом плану може бити:

• А - кесонска комора;
• Б - хидроизолација;

Добар савјет! Приликом стварања хидроизолације саветујемо вам да пратите "златно" правило - требало би да се састоји од неколико слојева. На пример, на доњем слоју налази се изолациони малтер, затим вентилиран слој, затим полиетилен на летви. Обавезно покријте полиетилен у једном комаду. Ако то није могуће, спојите ивице сусједних плоча са водонепропусном траком са обе стране.

• Ц - изолација, обично у виду плоча одпорних на влагу;
• Д - електрични кабел у заштитном кућишту;
• Е-заптивке, систем мора бити изузетно чврста;
• Ф - цевоводи;
• Г - добро отворен за воду;
• Х - заптивна капица;
• И - унутрашња цев за воду;
• Ј - сигурносни кабел;
• К - ниво раста воде у бунару;

• Л - тело кућишта метала;
• М - овај случај је такође направљен од метала, али се често користи и пластика;
• Н - контролни вентил;
• О - потопљива пумпа;

Добар савјет! Потопљене пумпе су добре за обављање прве пумпе бунара. У будућности саветујемо да размотримо могућност уградње снажније површинске пумпе. Перформансе су много веће, а одржавање је много погодније. Један недостатак је цена, која је знатно већа од оне у потопљеним пумпама.

• П - изолација;
• К - електрични систем грејања - овде се користи свеобухватна заштита од замрзавања;
• Р - темељ зграде;
• С - хидраулични акумулатор;
• Т - прекидач притиска;
• В - електронска контролна табла;
• У - излаз воде на уређај - потрошач воде у кући;

• В - глинени слој;
• Кс је кречњак;
• И - ниво замрзавања тла - овај ниво треба одредити у процесу анализе и одабира тачке бушења бунара;
• З - вентилирано подземље, и још једна предност стварања ове врсте подлоге.

Обратите пажњу потрошачима у кући

Па, сада, због чега се све одвијао - потрошачи воде извучени из бунара.

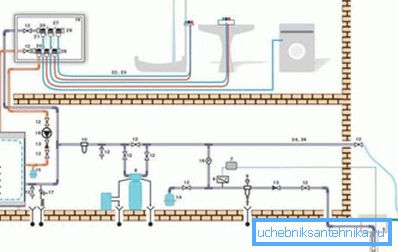

Препоручујемо ову шему као главну при успостављању водоснабдевања из бунара:

• 1, 2, 3, 4, 5 - спољни елементи: пумпа, спојница, кабл, осигурање, усни;
• 6 - прекидач притиска;
• 7 - електронски контролни панел;
• 8 - омекшивач воде;
• 9 - филтер, препоручујемо да обратите пажњу на уређаје са повратном пуком;
• 10 - још један филтер, фино чишћење са заменљивим кертриџима;
• 11 - котао;
• 12 - славина за воду;
• 13 - контролни вентил;

• 14 - хидроакумулатор, пројектован за притисак од 10 бара запремине 50 литара;
• 15 - хидроакумулатор, већ већ 25 литара при истом притиску;
• 16 - манометар са славином;
• 17 - сигурносни систем котла;
• 18 - унутрашња пумпа;
• 19 - дистрибутивни орман;
• 20 - колектор;
• 21 - веза;
• 22 - цев, у датој шеми 16 на 2;
• 23 - валовити заштитни поклопац;
• 24 - бакарна цев пречника 22 мм;
• 25 - такође бакарна цев, али пречник - 18 мм;
• 26 - топлотна изолација;
• 27 - заграде;
• 28 - поклопац колектора.

Посебно се бавимо

Када се организује водоснабдијевање, неопходно је изводити све радове на бунару, који ће утврдити успјех свега у будућности.

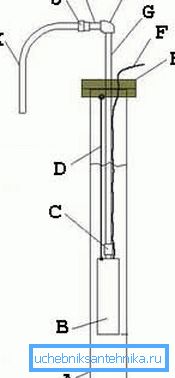

Распоред уређаја под земљом биће једноставан:

• А - добро, кућиште;
• Б - пумпа;
• Ц - контролни вентил;
• Д - кабел за осигурање;
• Е-глава;

• Ф - електрични кабл за контролни систем;
• Г - цевовод ниског притиска;
• Х је спојни угао ниског притиска;
• И - гасовод;
• Ј - нут - амерички;
• К - отишао је до гасовода од металне пластике до потрошача.

Присуство кесонске коморе није потребно приликом опремања бунара, али комора је веома пожељна ако вода долази од дна под притиском.

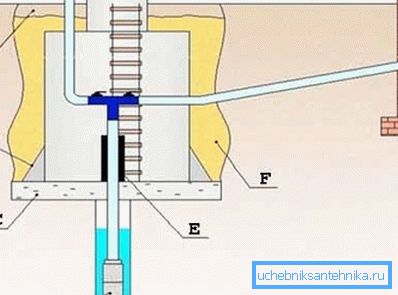

Саветујемо вам да изводите комору за кесон са вентилацијом и истоваром одводњавања воде ван система електричне енергије куће:

• А - попуњавање тла, осим тога, саветујемо вам да направите моћни глине за заштиту одмрзнутих и кишних вода од пада, као и воде које се одводе након што пумпају бунар;
• Б - бандажни каблови;
• Ц - бетонски пад;

• Д - пумпа;
• Е - хидроизолација;
• Ф - посипање песком бетоном коморе, препоручени однос песка и цемента је 5 до 1.

Закључци

Питање како водити воду у земљи из бунара има више од једног решења, али често само један од њих ће испунити ваше специфичне услове рада.

Биће неопходно узети у обзир многе нијансе, од којих ће неке морати имати на уму у фази пројектовања куће у цјелини.

• Стога, прво, инструкција захтева укључивање детаљног плана за пружање воде кући у фази пројектовања приградске области.
• И друго, биће веома тешко да се носи са искусним интегрисаним тимом градитеља који ће радити све радове на принципу кључ у руке.

Међутим, ово ће вам убедити и додатни видео у овом чланку, који препоручујемо гледати више од једном.
