Спољна мрежа за водоснабдевање и канализацију: регулаторни

Који СНиП на екстерним водоводним и канализационим мрежама тренутно је на снази? Који су захтеви за дизајнера и инсталатера које намећу? Који су материјали израђени на отвореном водоводу? Од чега су направљени канализациони системи? Покушајмо одговорити на ова питања.

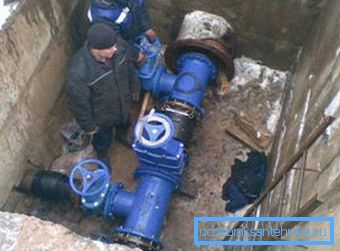

Инсталација спољног водовода.

Регулаторни документи

У области од интереса за нас постоје два СНиП:

  • СНиП о пројектовању спољних мрежа водовода и канализације број 3.05.04-85.
  • СНиП 02.04.02-84, који садржи захтеве за изградњу спољног водовода.

Поред тога: постоји посебан ГОСТ за припрему радних цртежа екстерних мрежа од интереса за нас. ГОСТ 21.604-84 је пуштен у рад 1. јула 1983. и остаје валидан до данас.

Хајде да испитамо кључне захтеве оба документа.

СНиП 3.05.04-85

Како треба извршити инсталацију спољних мрежа водовода и канализације према СНиП-у? Приликом премјештања елемената цјевовода са заштитним премазом треба користити методе утоваривања и транспорта који искључују оштећење премаза.

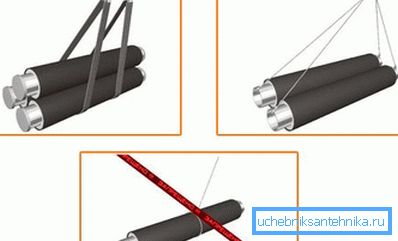

Прави и погрешни начини пуњења.

Распоред цеви у рову треба да искључи уласке страних предмета у њих. Пре монтаже цевовода, његови елементи се прегледају изнутра и чисте од било какве контаминације.

Приликом монтирања цевовода који није под притиском од цевних облика у облику звона на неуједначеном терену, треба их поставити са нагибима према нагибу. Упутство је повезано са смањеном вероватноћом цурења током депресуризације везе у овом случају.

Правотворност цјевовода у равним деловима се визуелно проверава, ради чишћења помоћу огледала.

Максимално дозвољено одступање од положаја оси цјевовода утврђених у пројекту су:

Тип цевовода Максимално одступање, мм
Притисак главе, хоризонтално одступање ± 100
Притисак главе, вертикални отклон ± 30
Слободно проток ± 5

Цевоводи под притиском могу бити постављени у благом лучном или криве, под условом два услова:

  • Монтирају се из цевних прикључака са гуменим заптивкама..
У прикључцима за фотографски притисак за заптивке прстена.
  • Угао ротације на свакој утичници не прелази 2 угаоне степене пречника до 600 мм и 1 угаони степен пречника преко 600 мм.

Код ковања сокета, цеви су центриране тако да је ширина утора у утичници иста око целог обима.

Заварене челичне цеви се монтирају помицањем завара (равне или спирале) за најмање 100 мм. Изузетак су цеви са шавом који се кувају унутра и ван.

Вањске водоводне и канализационе мреже се постављају помоћу цијеви од ливеног гвожђа без гумених заптивки са заптивањем утичница са катраном или битуминизираним каблом и заптивањем са азбестно-цементним малтером. Слично томе, прикључак је завршен бетонским и армираним бетонским цевоводима.

Међутим: приликом склапања цевовода малим пречником сопственим рукама, много је лакше користити санитарни силиконски заптивач за цијеви.

СНиП 02.04.02-84

Квалитет воде испоручене за употребу у домаћинству треба да задовољи све захтеве ГОСТ 2874-82.

Напомена: Овај документ је тренутно укинут. Захтјеви за квалитет воде садржани су у СанПиН 2.1.4.1074-01.

Извод из текста документа.

Када се пројектује систем водоснабдевања, треба извести следеће норме потрошње воде:

Тип куће Потрошња, л / дан
Купатила нису доступне 160
Каде су инсталиране; ПТВ се снабдева топлотном бојлером или котлом 230
Купатила су постављена, топла вода се испоручује централно. 350

Глава не сме бити мања од:

  • На улазу у једну приземљу зграде - 10 метара.
  • На улазу у вишеспратну зграду - 10 м + 4 м на сваком спрату зграде.
  • На уличној колони - 10 метара.

Ако се изграђује вишеслојна зграда у простору с ниским степеном зграде, испоручује се са сопственом пумпном станицом.

Извори воде могу бити:

  1. Канали, реке.
  2. Језера, баре и резервоари.
  3. Веллс.

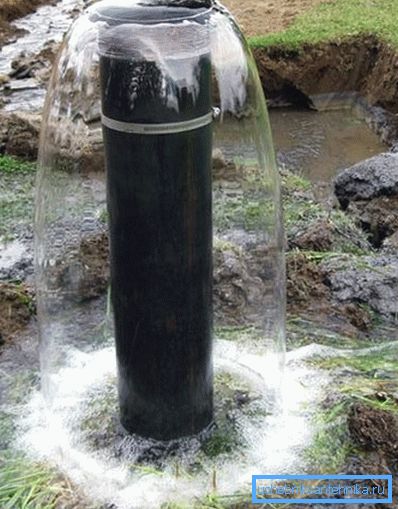

Вода из бунара повољно са одсуством нечистоћа и загађивања.

За индустрију дозвољена је употреба третираних отпадних вода; али да се у производном циклусу користи вода која испуњава услове за снабдевање питком водом.

Материјали

Хајде да сазнамо који материјали је у току масовна изградња екстерних мрежа за водоснабдевање и канализацију.

Снабдевање водом

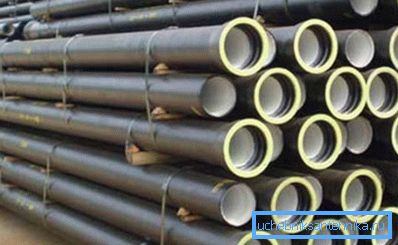

Ливено гвожђе се широко користи у изградњи водова до краја седамдесетих. Затим су користили звонце за хирурзу; заптивање је обављено са цементним бравама и таласом олова. Модерне цијеви од ливеног гвожђа опремљене су гуменим заптивним прстеновима и користе се гдје је потребна велика механичка чврстоћа.

Челичне цеви са брзом и технолошком везом трепавица са завареним шавовима замениле су ливено гвожђе непосредно пре колапса СССР-а. Цена иновација је оштар пад ресурса: често се тражи 15-20 година након инсталације поправак спољних мрежа за водоснабдевање због корозије и прекомерног ширења седимената.

За поређење: цијеви од ливеног гвожђа кориштене у изградњи чувених фонтана Петерхофа, нису се промијениле од пуштања у рад 1721.

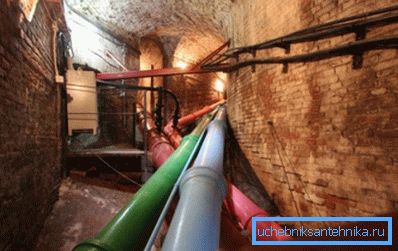

Снабдевање водом од гвожђа, снабдевање доњих фонтана Петерхофа.

Тренутно се металне цеви замењују цијевима од полиетилена. Цев под притиском је повезана нискотемпературним заваривањем: крајеви суседних трепавица се растопају и притискају једни до друге, док се полимерни таласи не очвршћавају. Минимални век трајања решења се процењује на 50 година; површина пластике није обрасла седиментима и пружа изузетно ниску хидрауличну отпорност.

Канализација

  • Овде је забележено традиционално ливено гвожђе: до данас се често поставља канализација између бунара.
  • Ојачане бетонске цијеви се, по правилу, користе у изградњи колектора.
  • Керамика се углавном користи у индустрији за транспорт хемијски агресивних и високотемпературних отпадних вода.
  • Цеви од поливинилхлоридне цеви се масивно користе заједно са ливеном гвожђом за постављање система отпадних вода малих промјера; али за изградњу колектора, поред армираног бетона, користе се двослојне цеви са спољним таласима, од полиетилена.

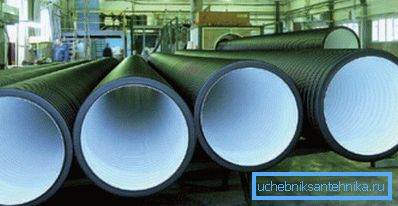

Двослојне полиетиленске цеви Корсис.

Закључак

Измењујући материјале, намерно смо изоставили многе релативно егзотичне врсте цеви које читалац једва чека у свакодневном животу. Додатне информације, као и обично, ће понудити видео у овом чланку. Успехи!
