Тространи вентил у системима грејања и системима подног

У овом чланку разматрамо карактеристике вентила. Конкретно, њихов принцип рада: тространи вентил, на примјер, има посебне карактеристике, у складу с којим функционише. Поред тога, разговараћемо о структурним и оперативним карактеристикама ових уређаја ио томе где и како се могу применити.

Тема чланка је од посебног интереса, с обзиром на то да је уређај средњег и великог система грејања у дужини повезан са тако неповољним положајем као неуједначена дистрибуција топлоте. Разлог за овај проблем је у томе што се расхладна течност постепено хлади док пролази кроз цевовод и због тога ће његова температура бити већа у близини уређаја за гријање него на најдаљој тачки цјевовода.

Решење овог проблема је изградња система који користе тространи кран.

Функције апликације

Као што је већ поменуто, постављање тространог вентила углавном се протеже на изградњу средњих и великих дужинских цевовода, као и за топли под са средњом и великом површином ).

Ова врста вентила једноставно не регулише притисак воде, већ вам омогућава да одмах подесите хладне и вруће токове. Као резултат исправне инсталације и правилног рада уређаја, постиже се ефикасније прерасподела хладњака у затвореном систему.

Важно: У складу са захтевима ГОСТ 21345-2005, за уградњу на цевоводе са малим пречником за накнадни транспорт гасовитих, као и корозивних и неутралних течности могу се користити запорни вентили овог типа, осим система за гријање зграда.

Карактеристике конструкције

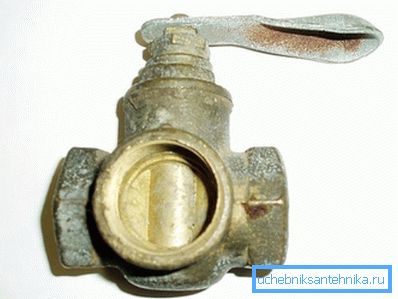

Структурно, тространи вентили су чаура опремљена механизмом за закључавање или регулирањем.

Дизајн уређаја укључује елементе као што су:

• тело, који се могу направити од месинга, нерђајућег челика, ливеног гвожђа, итд.
• схуттер ову или другу конфигурацију кроз отворима
• млазнице.

Рад уређаја се врши окретањем око своје осовине замајца причвршћеног за вратанца. Полуга за подешавање може да се ротира 90 или 180 степени како би се отворио један или више кроз рупе.

Екстремне позиције замајца су пројектоване тако да течност може проћи кроз било коју или другу. Ако је замајац окренут у неутрални положај, вода пролази кроз две рупе истовремено и уређај функционише као миксер.

Важно: Индустријске модификације тространог вентила, намењене уређају цевовода кроз који се врши транспорт запаљиве или експлозивне атмосфере, има посебна ограничења екстремне позиције замајца. Модификације опреме за закључавање, намењене за употребу у системима за домаћинство, можда неће имати такве ограничења.

Класификација вентила тространог типа

Тространи вентил или његови већи индустријски произвођачи, чија цена је већа, подељена је на неколико категорија на основу следећих карактеристичних карактеристика:

• У складу са обликом завртња, конусне, кугле и цилиндричне модификације се разликују;
• У складу са типом проточног дела, разликују се конструкције са пуним отвором или кућиштем за испитивање и пражњење.

Модификације кроз пролаз су опремљене са две прикључне цеви намењене за прикључак на цевовод.

Уређаји типа испитивања и ослобађања, пре свега, намењени су за уградњу у различите јединице и капацитете. За лакшу уградњу и накнадни рад, комплетни сет уређаја укључује окидач и прикључну цев.

• У складу са конфигурацијом ротирајућег елемента разликују се слова Т-облика и С-облика.

• У складу са методом инсталације механизма за вијке, разликују се промјене тензитета, жлезде и плутача. У дизалицама са напрезањем, затварач се, када је затворен, непосредно прати телу директно са навртком. Истовремено, плута за заливање вентила је поред тела са поклопцем жлеба и заптивачем за паковање.
• Индустријски тространи дизалице подељени су на уређаје са грејаним кућиштем или са кућиштем без грејања.
• У складу са типом прикључног уређаја, разликују се модификације прирубнице, спојнице, тсапкови, чоке-задњице, типа заваривања.
• У складу са врстом контроле постоје различите верзије са ручним и механичким, пнеуматским, хидрауличним и електричним погонима.

Без обзира на припадност једној или другој категорији, све тростране дизалице карактерише одсуство стагнирајућих зона, издржљивост, повећана заптивност елемента за блокирање, мали степен хидрауличног отпора и једноставност дизајна.

Али истовремено, такви уређаји имају неке недостатке, међу њима и велики обртни момент, повећана вероватноћа замагљивања преокренутих делова као резултат придржавања процеса дуготрајног рада.

Захтјеви за уградњу и рад

• Тространи вентили могу се инсталирати хоризонтално или вертикално.
• Приликом извођења инсталационих радова сопственим рукама, морате се уверити да се смер протока транспортираног медија поклапа са стрелицом која показује правац на телу уређаја.
• Место инсталације крана мора бити изабрано на начин да током каснијег рада и одржавања неће бити проблема са приступом вентилу или другој регулаторној опреми.
• У случају уградње са употребом опреме за заваривање, треба водити рачуна да заштитите унутрашњу шупљину славина од пада унутар заварене скале и решетки. Опет, неопходно је спречити загревање кућишта, цевовода цевовода који улазе у цевовод изнад + 100 ° Ц.
• Инсталација и накнадни рад тространог дизалице треба да се изврши у складу са захтевима датим у пратећој документацији коју је израдио произвођач.
• Употреба вентила захтијева редовно одржавање како би се спречило одузимање вентила.

Закључак

Сада имамо општу идеју о томе шта је нормалан или специјализован тространи хидраулички кран. Имате ли још питања о избору праве опреме?

Можете поједноставити задатак посматрајући видео у овом чланку.
