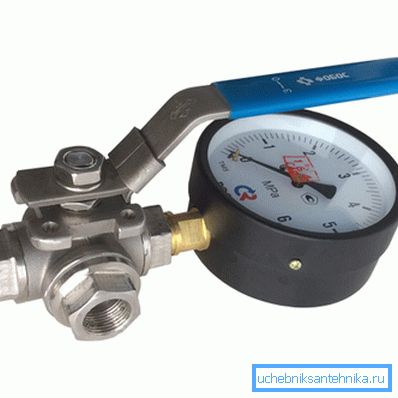

Тространи вентил за манометар: сврха, опције, уградња и

Зашто ми треба трослојни вентил за манометар? Да ли је увек инсталиран? У којим верзијама су произведени ови уређаји? Које су неправилности типичне за њих? Како заптити навојне спојеве приликом инсталације дизалице? Покушајмо одговорити на ова питања.

Циљеви

Прво, сазнајте зашто је уопште потребан манометарски кран са тросмерним путем.

Његова инсталација има следеће циљеве:

• Омогућава вам да калибришете мерни инструмент повезивањем тестног манометра..

Да разјаснимо: наравно, у овом случају, славина не би требала имати дренажну цев, већ пун пражњење са навојем или прирубницом цеви за повезивање другог уређаја.

• Тространи вентил за манометар омогућава не само искључивање уређаја са линије, већ и отпуштање притиска испред њега. Верује се да ово знатно смањује вероватноћу неуспјеха (стрелице које се држе).
• На крају, он вам омогућава да очистите утичницу на манометру - ресетујте кроз њега одређену количину радног медија. Током чишћења, све акумулиране нечистоће се уклањају из излаза који могу утицати на тачност мерења притиска.

Да ли је могуће сарађивати са конвенционалним проточним спојним вентилом? У индустријским условима, где је неопходна контрола константног притиска у складу са производном технологијом, пумпом и гасоводима - бр. Неправилно очитавање може превише коштати.

У систему грејања приватне куће или у лифту станарског манометра, обично је повезан са обичним контролним вентилом. Заправо, у лифтовима манометар се често инсталира само у време контроле очитавања: све док постоји слободан приступ техничким подрумима, проблем крађе опреме остаје релевантан.

Опције извршења

Како се може уредити тространи вентил за мерач од 1: 2 инча? Нудимо неколико описа најчешћих пројеката.

Напетост од плуте

Трокраки вентил од плуте са заптивним напоном 11б18бк доступан је у следећим конфигурацијама:

• Два цевовода (ДН 15) или метрички (М20к1.5) нити дренажни отвор.

• Једна цијев и један метрички навој плус дренажна рупа.
• Исто, али са ручком (полуга или лептир).

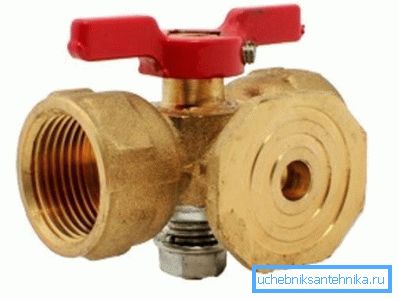

• Два навоја (ДН 15, М20к1.5 или њихова комбинација) и прирубница за повезивање тестног манометра.

Вентил је изузетно једноставан у дизајну, али има неколико значајних недостатака:

1. Сасвим велики напор прекида (типичан, међутим, за све плутоване вентиле).
2. Стални ризик од скидања навојног утикача приликом затезања навртке. Месинг је прилично мекан метал, и овде се не захтева превише напора.

Принцип рада триосмерног вентила за манометар је једноставан и јасан: урез у облику слова Т у ротационој цеви, када се окрене, комбинује се са једним или два славина.

Сходно томе, следеће конфигурације су доступне у различитим положајима:

• Излаз је прикључен, манометар је повезан са атмосфером кроз дренажу или прирубницу.
• Притисак се примењује на контролни вентил са одводом или прирубницом затвореним.
• Точка ради на ресетовању када је мерач искључен.

Шарови са дренажом

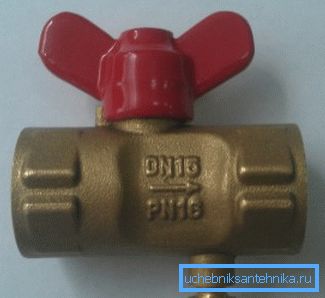

Као узорак разматрамо тросмерни куглични вентил за 11Б27п манометар. Интересантно је у имплементацији дренаже. У суштини, имамо обичан спојни вентил са издуженим тијелом и дренажном рупом на једној страни лопте за заустављање.

Ми дају карактеристике производа.

Имајте на уму: у таквој изведби, тросмерни куглични вентил за манометар је прилично неугодан у топлој води и грејању. Одврнути дренажни вијак како вам се обручи са кључањем воде.

Шарови са муфтовим огранком

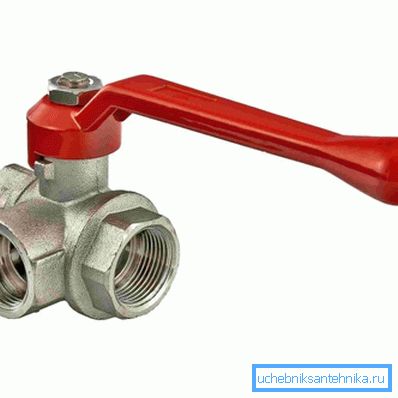

Обичан тространи спојни вентил такође се може користити као вентил манометра. Пример таквог производа је Валтец ВТ361Н.

Материјал тела и кугла производа је хромиран месинг; Печати су направљени од тефлона. Максимална радна температура околине је +150 степени. Треба напоменути да је произвођач проглашава издржљивост производа - најмање 20.000 циклуса.

Инсталација

Како заптити навојне спојеве вентила и манометара када их инсталирамо ручно?

Упутство је уопштено стандардно:

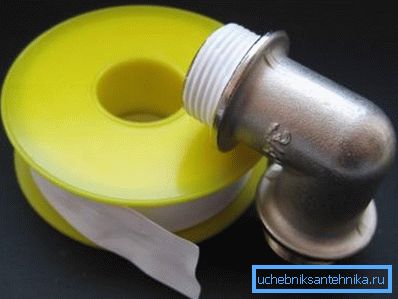

1. На гасној мрежи су коришћене траке ФУМ. Нити су ручно или са алатом увијене, али са минималним напором.

Обратите пажњу: трака ФУМ савршено заптива цевни навој, али истовремено пропушта чак и уз минимални повратни ток.

1. За топлу и хладну воду боље је користити полимерну заптивну навој (ТангитУнилок и аналоги). У његовом одсуству, добар резултат обезбеђује санитарна постељина, натопљена у било коју брзо сушење боје, заптивног или ланеног уља.

Сервис

Списак недостатака дизалица који се могу саморегравити је више него мали.

• Пропуштање када је плутајући вентил затворен означава недовољан притисак или остатке који су пали испод плуте. Разблажите вентил, обришите утикач и седиште и поново га саставите. Матица на цреву треба да буде затегнута само ако се течност настави након чишћења.

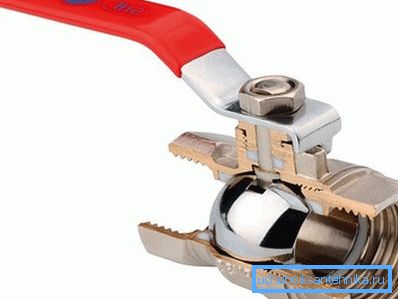

• Пропуштање на штап кугличног вентила указује на развој заптивног прстена. Ако вентил има шипку, може се затегнути један до два обртања.

Ако је заптивање притиснуто ручком и прањем постављеним испод ње - када је вентил затворен, уклоните их и поставите неколико обрта ФУМ траке преко заптивке.

Закључак

Размотрићемо наше познавање релативно егзотичног типа вентила и фитинга. Видео у овом чланку ће традиционално понудити читаоцима додатне тематске информације. Успехи!
