Центрифугална пумпа за бунар: помоћ у избору и

Како су потопљене центрифугалне пумпе за бунаре? Које су карактеристике избора таквог уређаја? Има ли разуман алтернатива? Да ли треба узети у обзир неке од његових карактеристика када радим са пумпом? Покушајмо одговорити на ова питања.

Шта је то

Почнимо са мало излета у џунглу механике.

Најједноставнија, издржљива и ефикасна шема пумпе која се може користити за подизање и транспорт релативно чисте воде је центрифугално радно коло у кохлеји - тело, а заправо снажно личи на шкољку мекушца.

Како функционише такав уређај?

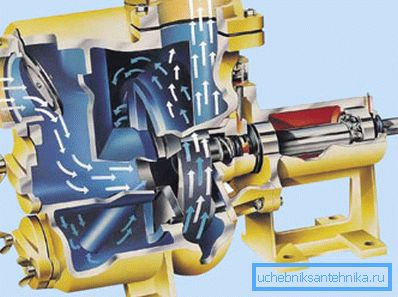

• Радно коло управља електромотор. У овом случају лопатице бацају воду на периферију кохлеје, стварајући надвишење на његовим зидовима. Неопходно је отворити пролаз воде - и излази из трупа.

Занимљиво је да, захваљујући хидродинамичким карактеристикама, највећи притисак ствара када је излазна млазница тангенцијално усмерена према кућишту у смеру ротације радног кола.

• У подручју осовине кола, напротив, ствара се вакуум. За непрекидан рад пумпе довољно је организовати довод воде дуж оси ротације.

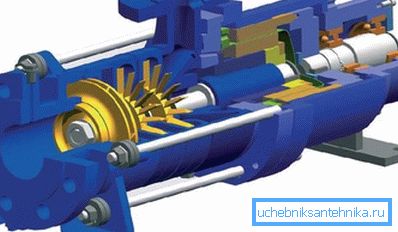

Пуж има једну штетну особину. Капацитет пумпе и притисак на излазу су већи, мањи је размак између радног кола и кућишта. Заправо, са великим размаком, део воде гура у кругу унутар трупа.

Ова својина је Ахилова пета тзв. Вортек пумпе, шема коју смо управо исцрпно описали. Примјењује се само и искључиво за транспорт чисто (не више од 30 грама нечистоћа по кубном метру) воде.

Зашто

1. Са минималним размаком између радног кола и кућишта, мерених у милиметарским фракцијама, фини песак и абразивне нечистоће делују као штипаљке. За само неколико недеља рада, кохлеја се испушта у стање потпуне неоперативности.
2. Како се јаз повећава, притисак се нагло пада на излазу.

Међутим, центрифугалне пумпе обично указују на много више демократских карактеристика: дозвољена величина чврстих честица је до 2 милиметара, количина нечистоћа је до 150 г / м3. Због чега?

Главни проблем вортекс пумпи се једноставно и елегантно решава у центрифугалним конструкцијама.

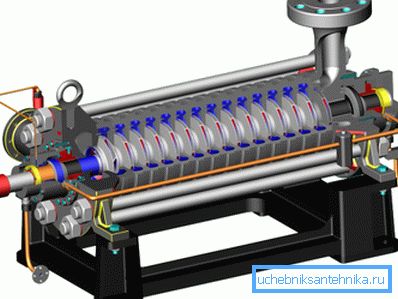

Радно коло (или, како је правилно названо, радно коло) је одвојено од кућишта неколико милиметара. Због значајног размака суспендованог кроз пуж, без узрока оштећења уређаја. Пад притиска и перформансе се надокнађује присуством неколико фаза, од којих се сваки састоји од радног кола и дифузора.

Корисно: свака фаза пумпе повећава притисак на излазу од 5-10 метара. У овом случају сложеност дизајна је минимална: сва радна кола ротирају један електромотор.

Помоћ у избору

Како и по којим знацима да изаберете пумпу за центрифугу?

Притисак главе

Ово је назив максималне висине на коју уређај може подићи водену колону у одсуству славине. Како одредити коју вриједност треба бити оријентисана?

Упутства за израчунавање потребног притиска су прилично једноставна.

1. Удаљеност од дубине пумпе до површине узима се као основна вредност. Напомена: не из воде у огледалу, то је из пумпе. С обзиром на динамичке промјене у нивоу воде, он се тоне на значајну дубину.
2. Добијена вредност се додаје 30 метара. Зашто толико?

Прекомеран притисак ће подићи воду на други или трећи спрат приватне куће; Поред тога, обезбедиће нормалан рад водоводне опреме. Заптивни вентили и славине, знате, раде изузетно лоше у одсуству надпритиска у цевима.

1. Додатно 10% се додаје резултату за неисплаћене губитке. Цеви (посебно челик, који су служили неколико година и постали су груби унутар) имају значајну хидрауличну отпорност. Притисак се губи на окретима система за довод воде, на вентиле, миксере и флексибилне облоге.

Да, као пример, израчунамо притисак на који се крећемо када изаберемо пумпу која је уроњена у бунар до дубине од десет метара.

• Основна вредност је иста 10 метара за површину.
• Додамо 30 метара неопходних за нормалан рад санитарне опреме и подизање воде на горње етаже. 10 + 30 = 40.
• Додатни 10% за неисклопљене губитке ће повећати израчунану вредност главе на 40к1.1 = 44 метара.
• Добијену вриједност заокружите на велики начин. Очигледно је да тражимо центрифугалну пумпу која обезбеђује притисак од 50 метара.

Да ли ми треба додатна маржа? Не

Постоји неколико разлога.

1. Што је већа наведена глава, већа је цијена пумпе. Постоји сасвим објективан разлог за то: дизајн постаје компликованији, додају се додатни кораци.
2. Већи притисак значи енергетски отпад. Напомена, није оправдано.

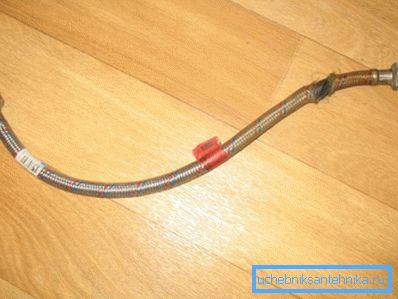

3. Коначно, вишак притиска у доводу воде је опасан за водоводну опрему. Прво - за пластичне усисне вентиле у ВЦ шкољке и флексибилне везе са мешачима.

Перформансе

Идеално би требало да буде већа од протока (доток воде у бунар из водоносника), али мање од вршног пражњења.

Узгред: у присуству пуферног капацитета великог капацитета, последња ствар се може занемарити.

Како одредити проток протока бунара и воде?

Да би се утврдило колико воде улази у бунар по јединици времена, довољно је да је испразни на фиксни ниво и измери време потребно да се огледало врати на претходну ознаку. Следеће - једноставна аритметика.

Претпоставимо да смо у бунару пречника 1,6 метара (стандардна величина армирано-бетонских прстенова) пумпали воду 2 метра од оригиналне марке. На претходни ниво, тачно се вратила за 1 сат.

Покушајмо израчунати проток у литрима у минути.

1. Запремина водене колоне пречника 1,6 и висине 2 метра је једнака 3.1415к (0.8) ^ 2к2 = 4.02112 м3, или приближно 4000 литара.
2. Сваке минуте 4000/60 = 67 литара воде стиже до бунара.

Како процијенити потребу породице за водом?

Како не би патили од покушаја да их измеримо, ми дамо статистичке податке. За породицу од 3-4 особе треба рачунати на 40-50 литара у минути. Са повећањем броја чланова породице, трошкови воде порасу сразмерно; потреба за наводњавањем простора додатно је удвостручена.

Димензије и произвођач

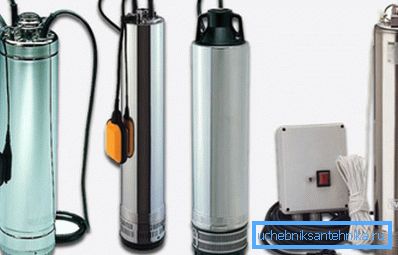

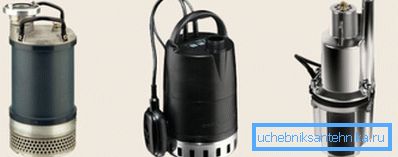

Ако је потопљива пумпа за бунар ограничена пречником кућишта, онда у случају бунара у смислу димензија, постоји потпуна слобода. Што је већи пречник, јефтинији уређај са истим карактеристикама: с повећањем пречника мотора и импелера, могуће је обезбедити перформансе и обртни момент са далеко мањим ресурсима. Конкретно, навијање мотора се поједностављује и смањује се број радних кола.

Који би произвођач требало да изабере?

Постоје само два важна фактора:

1. Трошкови. Ако у случају рупе на отвореном, уштеда може бити бочна, пошто подизање неуспешног уређаја није тривијални задатак, онда је савршено прихватљиво да се не брину о брендовима.
2. Локација сервисних центара. Ако је услуга одобрена од производа Водомета близу вас, а Грундфос сервис је у суседном граду, избор је очигледан.

Савет: Пливајући прекидач је веома користан додатак. Мотор ће зауставити при критичном паду нивоа воде у бунару.

Алтернативе

Да ли је центрифугална пумпа увек најбољи избор за бунар? Одговор је двосмислен.

С једне стране, центрифугална шема комбинује изванредне перформансе са непрецизношћу и великим ресурсима. С друге стране, алтернативна рјешења имају прилично опипљиве предности.

Мембранска пумпа

То је дизајн соленоида са једним или двема дијафрагама и контролним вентилом. Неколико пута у секунди, снагу се снабдева на соленоиду, а мембрана која је причвршћена на језгру потискује воду из радне коморе у доводну цев. Повратни ход једра обезбеђује опругу или додатни електрични круг.

Главна вредност мембранске шеме - маргинална јефтина, која директно следи из једноставности дизајна.

У бунарима, дијафрагма пумпе су прилично ниске у популарности због две функције:

1. Вибрације које ствара соленоид је деструктивно за зидове бунара. У великој мјери убрзава затварање пртљажника.
2. Пошто су мембране деформисане током рада уређаја, животни век ремонта је ограничен на једну до две године. Замена мембрана је прилично једноставна операција, али подизање бушне пумпе није много.

Међутим, употреба у бунару очигледно омогућава занемаривање и недостатака кола.

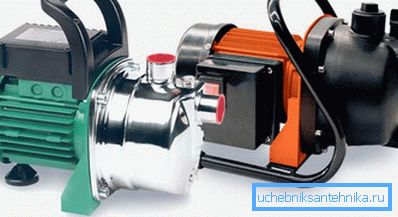

Површинска пумпа

Као што то подразумева, овај уређај је монтиран на површину; круто црево или цев се спуштају да би подигли воду у бунару.

Шта даје такав аранжман?

• Проблеми са хидроизолацијом мотора су потпуно елиминисани. Вода једноставно не контактира с њим: електрични мотор и пуж су размакнути у простору, само их повезује њихова осовина.
• Поправке и одржавање су знатно поједностављене јер не захтевају опрему за подизање.
• Недостатак притиска због довољно великог размака између радног кола и тела кохлеје може се надокнадити једноставним повећањем њихове линеарне димензије, што је у овом случају практично неограничено.

Недостатак локације пумпне станице изнад нивоа воде јесте да дубина на којој ова вода може да се подигне је ограничена на седам до осам метара. Са већим диференцијалним моторима само у празном ходу.

Међутим: за мале пумпе често се користи чудна модификација. Они се инсталирају на рам, причвршћени на острву који плута у бунару. Пораба је обезбеђена густом пеном; величина острва, скоро једнака површини воденог огледала, не дозвољава конструкцију да се преврне.

Карактеристике рада

На шта треба обратити пажњу, повезивањем центрифугалне пумпе са системом за водоснабдевање властитим рукама?

• Најбољи каблови су од нерђајућег челика. Имају затезне чврстоће до тоне; више од тога: ова снага се не смањује с временом због корозије.
• Пумпа пада и строго се креће за кабл. Кабл за напајање и цев под притиском или црево су изабрани за конопац са пластичним клиповима.
• Одмах након што се излази ставља контролни вентил. У супротном, вода из система за довод воде након искључења ће се спустити у бунар.

• Ако се пумпа користи не само за наводњавање, већ и за снабдевање водом код куће, хидрокакумулатор и сензор притиска су укључени у цевовод. У том случају, напајање ће бити испоручено мотору само када притисак у систему пада на критичну вредност.

План Б: спремник за складиштење може бити укључен у систем за снабдевање водом. Инсталиран је на врху система за довод воде и завршен је најједноставнијим сензором нивоа пловка.

Закључак

Ако су неке тачке нејасне читаоцу, он може наћи одговоре тако што ће погледати видео у овом чланку. Успехи!
