Цорк цоцк: уређај, апликација, проблеми

Како кран (корпус) кран? Где се користе ови производи? За шта се, на пример, користи корпни кран 11Б6БК ДУ50? Колики су добри елементи вентила у системима грејања и водоснабдевања у односу на алтернативне алтернативе? Покушајмо одговорити на ова питања.

Шта је то

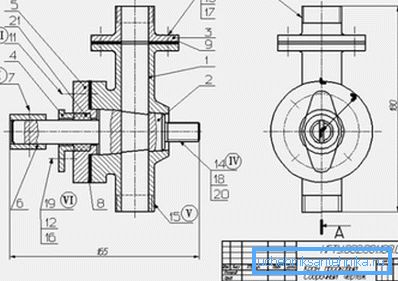

Шематски дијаграм и материјали који се користе

Ово је име уређаја за блокирање или регулацију, чији главни елемент је плута - има облик потпуног или скраћеног конуса са пролазним каналом и долази у контакт са тијелом са свим бочним површинама. Непрепустљивост воде, ваздуха, гаса или другог медија који се преносе путем цевовода обезбеђен је одсуством размака између утикача и зидова кућишта.

Уређај крутог крана подразумева значајну површину трења и, као резултат тога, значајна сила потребна за окретање. Очигледно, са великим пречником цеви, постаје неприхватљиво велико; Не само то: закривљене површине ће додатно повећати отпорност.

Због тога су материјали отпорни на корозију са ниским коефицијентом трења - ливено гвожђе и месинг - традиционално користе за производњу плутастих дизалица.

Имајте на уму: због карактеристика конструкције и ниске механичке чврстоће употребљених метала, пречник плутарских дизалица ретко прелази 100 мм, а радни притисак је 16 атмосфера.

Нема правила без изузетака: по жељи, плутајући вентил са пречником до 200 милиметара може се наћи у продаји у челичном кућишту.

Међутим, ти вентили који се могу наћи у подруму, он има мало посла:

• За олакшање ротације цеви користи се мењач са управљачем.
• Плута је и даље направљена од ливеног гвожђа: ако су два челична елемента причвршћена једнако другом, чак и мењач неће помоћи да се разбију.

Заптивање случајева

Како вентил блокира кретање воде или гаса у цевоводу - лако је разумети. А како је осигурано одсуство цурења у вањском окружењу?

Напетост

Затварач пролази кроз тело вентила кроз. Његова навојна шипка када је причвршћена навртка причвршћена на њу, притиском поклопца на тело са знатном снагом. Одсуство празнине гарантује одсуство цурења кроз вентил кроз цевовод и у спољашње окружење.

Занимљиво: када вентил ради, квалитет млевних површина се временом побољшава.

Пролеће

Конусни вентил плинског плута, који се може видети на плинском штедњаку у већини руских станова, распоређен је на нешто другачији начин: плута је притиснута на тело помоћу опруге, а не орах. Мала сила за стезање, заједно са подмазивањем, обезбеђује умерени напор да окрене затварач; Међутим, максимални радни притисак објекта је више него мали.

Гланд

Коначно, вентил за плутање и жлезду је коришћен у великој мјери за грејање и снабдевање водом: паковање жлезда око стабла осигуравало је да нема цурења. По правилу је коришћена плетена графитна жлезда.

Начин паковања је обично зависио од материјала вентила:

• Месингани производи користе оплату од ожичења.
• Кровни ливачки дизалица често је користио пар вијака да притисне жлезду до лежишта кућишта како би се стегнула жлезда.

Начини повезивања тела са цевоводом

Заправо су само њих двојица:

• Прирубница. Суседне прирубнице привлаче се између четири и осам вијака; Заптивање је осигурано паронитом или гуменом заптивком.
• Навој или спој. За заптивање користе се санитарни лан и вештачки материјали за заптивање.

У зависности од номиналног пречника прикључног цевовода, означава се даљински управљач (условни ход) вентила. Домаћа документација користи метрички систем; Даљински управљач приближно одговара унутрашњем пречнику цевовода у милиметрима. Увезена роба се чешће обележава у инчима:

Апликација

Дајемо неколико примјера кориштења плутарских дизалица у различитим погубљењима.

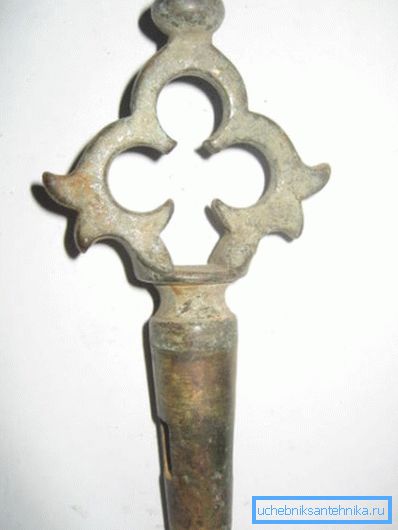

• Најочигледнији пример је самоварски поклопац. Плута у њему се држи у телу дизалице само сопственом тежином.

• Мијешалице у совјетском стилу са прекидачем за полугу нису биле врло угодне за кориштење и често су тече; али су били практично неприкосновени. Прекидање полуге или плуте није био тривијални задатак.
• Тросмерни прикључни вентили су коришћени за подешавање температуре у становима: у зависности од положаја, дозволили су проток расхладног средства кроз батерију, преко краткоспојника или га потпуно блокирали.

Узгред: последња функција дизалице била је узрок жестоке мржње механичара који су служили у стамбеним зградама које је Хрушчов направио. Није било одмах могуће утврдити који је станар на столу блокирао славину.

• Већ смо поменули гасне дизалице совјетског типа. Плутовинасти вентил на позадини вијка који је био широко распрострањен изгледао је много поузданијим и није било цурења.
• Најзад, заједно са вентилом за вијке, кутија за пуњење плуте била је најчешћи елемент вентила система грејања и водоснабдевања у 60-им и 80-им годинама прошлог века. Нарочито је било посебно да је 11Б6БК ДУ50 вентил који се помиње на почетку нашег материјала масивно искористио: монтиран је на убацивање довода топле воде и грејања у чворовима лифтова.

Снаге и слабости

Шта изгледају цоркови славине у поређењу са водоводним алтернативама?

Почнимо са похвалом на њиховој адреси.

Прос

• За разлику од вијчаних вентила, не морају бити оријентисане на одређени начин у правцу протока воде. Рупни вентил не прети једноставно због недостатка.
• Директан и широк канал кроз саобраћајне гужве ствара прилично умерену хидрауличну отпорност - опет, за разлику од пролазних навоја у завртњем вентила.
• Из истог разлога, плутасти вентили никад нису заптивни са скалом, песком и рђом. Смеће једноставно нема где да остаје у њима.
• Од савремених кугласти вентили плута повољно разликује више отпорности на високе температуре.

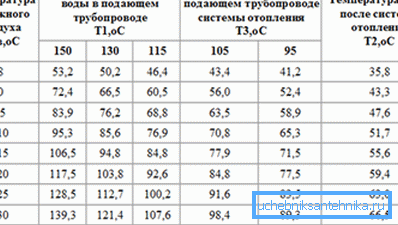

Узгред: 150 Ц, максималне вредности кугличног вентила су ограничење температуре на доводној мрежи грејне воде на врхунцу зимске прехладе. Виши вриједности могу се постићи само у парним системима гријања, који се тренутно користе само у неколико индустријских предузећа.

Цонс

Ауторско искуство са плутовиним вентилима у системима грејања и водоснабдевања омогућава да се формулишу следеће главне жалбе у вези са њима:

• И ливеног гвожђа и месинганих вентила са дугим неупотребљивим врелом. Да их претворе након пет година неактивности захтева напор који је прилично способан да разбије нит на сгон.
• После злогласног периода неактивности, најмањи обрт вентила доводи до цурења воде кроз жлезду. Да, ово је проблем - заједнички за све производе са кутијом за пуњење; Међутим, у случају завртња, решава се пуним отварањем. Овде морате поново да попуните жлијебу.
• Узгред, о жлезди: можете га напунити само тако што ћете прво блокирати и испуштати воду. Који је разлог за обуку? Ако отворите вентил под притиском, измењени утикач ће вероватно летети у лице на предњој страни тока воде. У најбољем случају, хладно, у најгорем случају, врело вруће.

За упоређивање: вентил са приземним образима за паковање пуњења својим рукама довољно да блокира.

• Унцеални (напетостни) вентил мора бити отпуштен прије отварања или затварања, који прати цурење воде. Посебно дирљиво када сте испод вентила. Ако не ослободите затезну навртку, постоји стварна шанса да се нит из корпе разбије.
• Штап за окретање мора се узети са подесивим, роговим или (најчешће) гасним кључем. Као резултат, често коришћени кранови се лако препознају по заокруженим, ако не и практично одсутним, изнад штапова штапа.
• Због свега тога, цена плутајућег вентила није нижа, а често је и већа од куглице исте величине.

Закључак

Налази су прилично разочаравајући. Застарели дизајн је већ изгубио битку за тржиште водоводних комуникација и може се користити само у високо специјализованим индустријским цевоводима.

У кућама гдје постоји тространи плутајући вентил испод радијатора, можемо само препоручити замјену напојних вода што је пре могуће.

Као и увек, у видео запису у овом чланку читатељ ће моћи пронаћи додатне тематске информације. Успехи!
