Цртеж дизајна: типови и карактеристике дизајна вентила

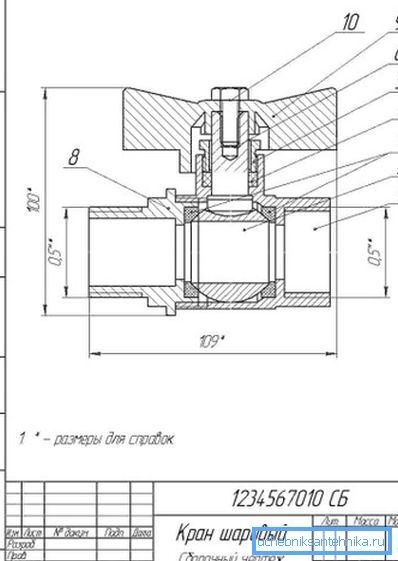

У овом чланку ћемо погледати цртање хидрауличког дизалице, а такође ћемо вам рећи шта представља свеобухватни запорни вентили који се користе у изградњи различитих цевовода.

Поред тога, одредићемо како се врши означавање дизалице у цртежу тако да се ови симболи разумију од стране водоинсталатера који се баве опремањем грађевинског објекта са санитарном опремом.

Али прво, хајде да причамо о главним врстама дизалица и њиховим структурним карактеристикама.

Главне варијанте

Тренутно се приликом опремања стамбених зграда са заустављачима користе следеће модификације вентила за цевоводе:

• модификације са једним вентилом, дизајнираним за снабдевање само хладном или само топлом водом;
• миксери са два вентила;
• миксери са једним полугом;
• модификације опремљене термостатом;
• безконтактни кранови.

Размотрите наведене категорије уређаја у детаљима.

Једноделни вентили

Дизајн једног кранског дизалице претпоставља присуство једног замашивача. Стога, употреба уређаја омогућава контролу главе протока, али не и температуре.

Такви уређаји су пронашли највећу примену у уређењу државних кухиња и купатила у којима није пружена могућност испоруке топле воде. Овај тип запорних вентила се састоји од метала (тела од нерђајућег челика, месинга, бакра, силуминума, итд.), Који покрива вентилну кутију са гуменом заптивком или са керамичком капијом.

Бочица је причвршћена за тело помоћу навојног прикључка. Међутим, постоје модели у којима су тело и излив једне целине. Језгро механизма за причвршћивање је причвршћено у кућиште и причвршћено у њега помоћу навоја цеви и гумених заптивних прстенова.

У складу са врстом механизма за закључавање, вентили са једним вентилом су подељени у следеће модификације:

• Полу-ротирајуће дизалице састоје се од две комбиноване керамичке плоче. Током рада, штап окреће и окреће горњу плочу, која се помера у односу на фиксну доњу плочу. Када су плоче поравнате, довод воде се суспендује, а када се између плоча отвори отвор, вода пролази слободно.
• Модификација типа црва ради услед ротационог кретања. Један од крајева кутије осовине је опремљен са заптивком од густог гуме. Када се штап окрене, гумени заптивач се притисне према "седлу" и одсијеће довод воде. Насупрот томе, када се дихтунга повећава услед ротације шипке у супротном смеру казаљке на сату, водоснабдевање се наставља.

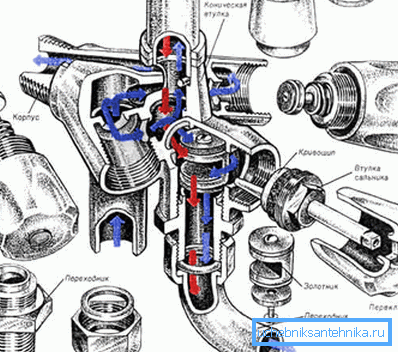

Миксери типа два вентила

Миксери са два засебно лоцирана замајца су уређаји који вам омогућавају истовремено подешавање притиска и температуре довода воде. Уређај се испоручује хладна и топла вода. Дакле, таква опрема за водовод је најбоља опција за купатила и кухиње.

Дизајн двослојног миксера укључује следеће елементе:

• два одвојена вентила, од којих свака ротира залиху посебног кертриџа;
• кертриџи за контролу снабдевања топлом и хладном водом;
• бочица за уклањање воде;
• аератор, који се налази на изливу, дизајниран за грубо чишћење и спречава стварање прскања;
• прекидач (гандер) мењајући правац протока од излива до канала за заливање.

Важно: Приликом избора миксера са два вентила проверите да ли је тело направљено од нерђајућег челика или месинга. Измене од челика или силуминума, упркос чињеници да је њихова цена ниска, брзо не успевају.

Једноручне лоптасте мешалице

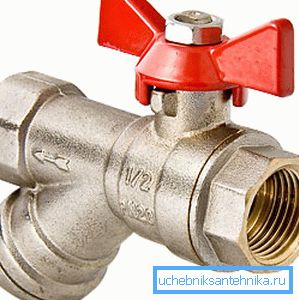

На тржишту постоји широк спектар лоптастих вентила, али сада говоримо о једноличној верзији намењеној за кућну употребу.

Водоводна опрема са елементом за блокирање кугле састоји се од следећих делова:

• кућиште са причвршћивима за повезивање црева и монтажне плоче;
• полуга за контролу снабдевања водом;
• куглица;
• заптивна бртва;
• одвојена бочица или бочица, у комбинацији са телом;
• аератор.

Карактеристична разлика таквих миксера из других блокадних уређаја је присуство сферичног кертриџа у облику шупље кугле са три рупе.

За рад таквог кертриџа користи се посебно гумено сједало. Кертриџ за лоптице са полугом је причвршћен у кућишту помоћу манжете и прстенастог прстена.

Рад уређаја се врши подизањем ручице. Након подизања ручице, вода се испоручује или помеша.

Важно: Приликом куповине миксера са лоптицом, уверите се да метал тела није дебео мање од 0,2 цм. Наравно, материјал за тело треба бити од нерђајућег челика или месинга. Поред тога, пре куповине потребно је да пробате глаткост полуге, ако је потез нелагодан, куповина таквог уређаја мора бити напуштена.

Миксери уређаја са термостатом

Упутства за употребу таквог дизалице карактеришу једноставност и удобност. Чињеница је да је довољно подесити температуру воде једном и касније, можете подесити само главу протока.

Ова функција обезбеђује присуство термостата - посебан уређај који одговара температурним променама и одржава ове индикаторе на једном нивоу. Са изузетком термостата, уређај таквих уређаја није много другачији од комплетног скупа конвенционалних миксера. (Погледајте и чланак Како инсталирати славину на судоперу: функције.)

Термостатски вентили се састоје од следећих елемената:

• челично или месингано тело;
• замајци или дршка за подешавање;
• керамички кертриџ;
• додатна опрема за тушеве.

Важно: Уређаји опремљени термостатом, ова високотехнолошка опрема, а самим тим и њихова продаја треба покрити гаранцијом продавца или фабрике произвођача.

Закључак

Сада када знате шта је цртеж монтажне опреме у водоводу, можете одредити од којих се делова склопити од чега и који делови могу бити одговорни за одређене грешке. Стога, присуство шеме опреме омогућава његово одржавање и поправку ручно.

Постоје ли питања која захтевају свеобухватна објашњења? Више корисних информација можете пронаћи тако што ћете гледати видео у овом чланку.
