Цртеж воде добро - различите опције за различите намене

Водени бунари, чудно, али ово је читава породица хидрауличних конструкција, која обављају потпуно различите задатке. Због тога, значајан арсенал опреме - од потапајућих пумпи и филтера до система за надувавање притиска.

Додамо томе да све врсте иновативних технологија засноване на веома издржљивим полимерним материјалима доприносе и све већем броју објеката који се разматрају. Другим речима, онај ко се бави воденим бунарима, мора прво да одлучи о својој специфичној сврси, а затим обавезно направи цртеж будућег коришћења.

И опет мораш да се носиш са условима

Два најважнија подручја примјене таквих објеката:

• у канализационом систему и водоснабдевању у урбаним срединама;
• и, у систему водоснабдевања једне сеоске куће, када је извориште воде и укључено је као почетна веза у целокупном систему.

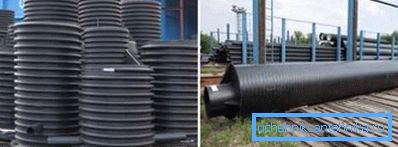

Пластика

У сваком случају, постављање бунара захтева знатна ископавања, а пластика се спасава, што се врло често дешава у изградњи недавно.

Коришћење пластике је:

• употреба материјала који је веома отпоран на било какве утицаје - од механичких до хемијских;

• могућност да се носи са све већим бројем делова који могу задовољити сваку жељу и обезбедити било какве ситуације коришћења;
• могућност стварања сложених система цевовода буквално за неколико сати без заваривања и помоћних уређаја, када је рад на тлу завршен, што јасно показује фотографија "А":

• А - овде све све елементе у растављеном стању;
• Б - и ово је потпуно добро постављен.

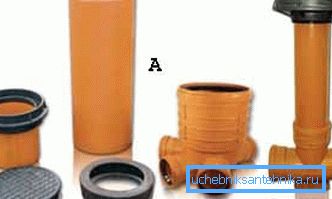

Представљамо све елементе таквих пластичних склопова, обратимо пажњу само на чињеницу да скала и распон делова могу бити много већи:

• А - поклопац;
• Б - телескопска цев - то је директно из невероватних могућности које нуде нове технологије; у суштини, телескоп потпуно уклања питање постизања грознице подешавања висине бушотине до дубине водоносника или прикачене линије цеви;

• Ц - телескопска манжета;
• Д - главна цев од поливинилхлорида (ПВЦ);
• Е - доње формирање бунара, што значајно зависи од његове намјене.

Добар савјет! Није случајно да се ПВЦ технологије називају револуционарним у области инсталације водоводних система. Али њихова једноставност и многе понуде на тржишту понекад могу играти неозбиљну шалу. Саветујемо вам да се у овој области бавите само угледним организацијама које имају добро искуство у изградњи комуникација користећи ПВЦ. Поред тога, обавезно истражите све расположиве понуде у смислу њихових трошкова - цијена истих компоненти може да варира за 1,5-2 пута.

Али ближе дијаграмима и цртежима

Наставак теме ПВЦ-а, нудимо као прву схему конструкцију управо тог материјала, који јасно показује све нове карактеристике.

Добро

Шема таквог бунара је веома мобилна у свом развоју и поновној опреми, у зависности од променљивих услова коришћења:

• А је врат;
• Б - цев пречника 1-1,2 м за осовину за бушење;
• Ц - заптивна манжета; у употреби таквих средстава заптивања, пластика ће дати "100 поена напред" било ком другом материјалу, коначно прекинути ову несрећну изреку: водовод - наука о зглобовима и конекторима - одувек су били права главобоља за инсталатере;

• Д - заптивни прстен;
• Е - тацна;
• Ф - заптивна манжета.

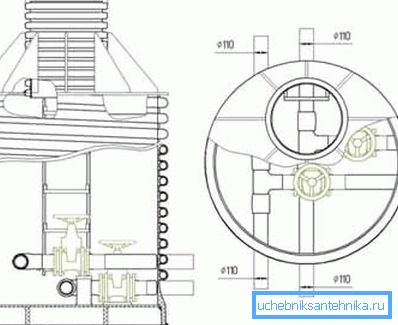

На основу овог скупа можете створити сљедећи цртеж бунара на глави отпадне воде:

Напомена овде:

• додатне ојачања користе се за јачање положаја врхова;
• систем има унутрашње степениште, чиме се уклања питање сервисирања горњег лука широког доњег дела;
• Користе се два система цевовода - главна и помоћна за сузбијање превеликог притиска.

Први комплетан цртеж

Као прва опција нудимо следеће, са скривеним поклопцем:

• А - бетонска база;
• Б - базна плоча - таква организација је добра ако се бунар користи за канализацију, за узимање воде потребан је озбиљнији став и употреба барем кварцне мрвице;
• Ц - глинени замак - ако је бунар у земљи и ван земље, замак ће морати бити направљен одозго;
• Д - ладдер брацкетс;

• Е - армирани бетон или пластични прстенови, формирање скелетних структура;
• Ф - конусни прстен;
• Г - прстен мањег пречника;
• Х - прстен за подршку - и армирани бетон и пластика омогућавају вам да изаберете различите пречнике за стварање таквих структура;
• И - зидови могу се користити за прецизно подешавање висине;
• Ј - бетонска блиндирана површина;
• К - отвор - савршено решење ако желите да сакријете бунар на сајту.

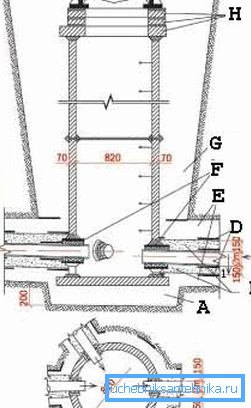

Друга опција

Ова опција карактерише темељна и ретка метода формирања дна бунара:

• А - припрема песка;
• Б - слојеви шљунка;
• Ц - перфорирана дренажна цев;
• Д - геотекстили, као средства за заштиту од влаге;
• Е - песковито пуњење цеви;
• Ф - грана цеви;
• Г - пијесак у праху дуж језгра бунара;

• Х - додатни прстенови;
• И - врх;
• Ј - ливач гвожђа.

Трећа опција

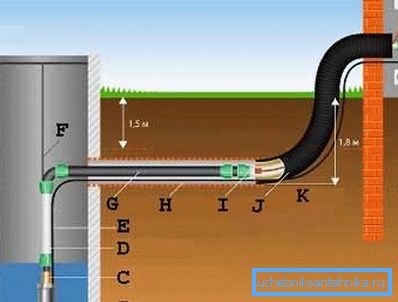

Трећа опција се већ односи на бунаре који су уграђени у водоводни систем куће:

• А - добро;
• Б - потопљива пумпа;

Добар савјет! Препоручујемо да центрифугалне пумпе користите као потапајуће пумпе. Они су много ефикаснији када раде у поређењу са вибрацијским, а што је важно за објекте који се разматрају, они су пажљивији са околним дизајном бунара.

• Ц - контролни вентил;
• Д - флексибилно црево;
• Е - електрични кабел са системом за заштиту од смрзавања и влаге;
• Ф - кабел; предложена шема захтева коришћење овог сигурносног елемента, мада може бити неколико опција за рјешавање овог проблема;
• Г - цевовод, мора бити постављен испод нивоа замрзавања тла;
• Х - електрокор - систем електричне заштите о замрзавању (за детаље погледајте шему испод);
• И - флексибилна спојница;
• Ј - заштитно кућиште, препоручује се исопрофлек;
• К - дубина рова на шеми 1,8 м;

• Л - јединица за аутоматску контролу и надзор;
• М - мрежа на 220/50.

Неколико помоћних кола

Када су у питању системи попут водовода, немогуће је избјећи навођење неких врло важних чворова:

• Прво, електрични систем грејања цјевовода је веома користан, који се састоји од следећих елемената:

• А - заштитни плашт;
• Б - инсталациона жица;

• Ц - топлотна изолација;
• Д - грејни део;
• Е - самог загрејаног цевовода.

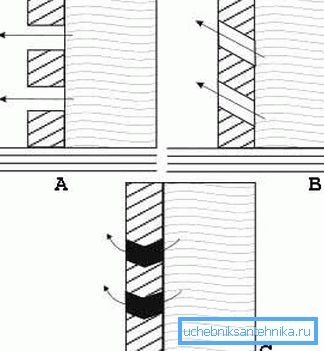

• Друго, да би се заштитили од акумулације влаге дуж бочних зидова бунара, корисно је организовати убацивање елемента цементног филтера који чине три типа:

• А - равне линије (стрелице означавају правац продирања влаге унутар бунара);

• Б - коси, обратите пажњу на пораст у правцу унутрашње шупљине бунара, што је битно важно;
• Ц - коничан.

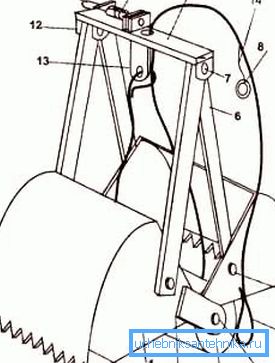

• Треће, различите методе и средства могу се користити за чишћење унутрашње шупљине бунара. На крају, увек постоји стругач, креч и љестве, али за радове великих размера, корпа креирана према сљедећој шеми је врло корисна;

• 1 - пар кашика;
• 2 - ваљак за навијање кабла;
• 3 - прст са ваљком;
• 4 - кабел;
• 5 и 7 - М8 вијака, као што је 6 у цртежу;
• 6 - потисак, у дизајну својих 4 комада;

• 8 - прстен за фиксирање положаја канте;
• 9 - траверсе;
• 10 - опружни притисак;
• 11 - брава штапа;
• 12 - око;
• 13 - полупрошин;
• 14 - танки кабл.

• Четврто, такозвани Абесинац може бити једноставнија верзија бунара, која је првенствено личи на бунар, а због своје "непретности" често се гради тачно у подруму куће. Цртежи абесинског бунара су врло једноставне:

• А - контролни вентил, без којег не може ни један бунар;

• Б - сито заварено до цеви;
• Ц - окретање конуса - то није у стању да реши проблем водом на великим дубинама водоносника, али са површном водом (до 4 метра) савршено савладава).

Закључци

Упуте за стварање воденог бунара и врста његовог цртежа су у великој мери зависне од сврхе ове структуре. Наравно, на различите начине можете пронаћи мноштво заједничких карактеристика. Али постоје значајне разлике, првенствено у организацији дна.

Да не бисте се збунили у могућим решењима, будите сигурни да ћете гледати додатни видео у овом чланку који ће вам помоћи да систематизујете сва знања.
