Унутрашње водоснабдевање и канализација зграда: стандарди,

Унутрашње водоснабдевање и канализација зграда су, без претеривања, своје главне "артерије". Због тога стручњаци посвећују велику пажњу развоју ових чворова: у случају грешке, ниво комфора ће се значајно смањити, а рад на исправљању недостатака захтијева озбиљно обнављање и значајне финансијске инвестиције.

У наставку ћемо вам рећи који регулаторни документи регулишу дизајн система за водоснабдевање и канализацију, на шта треба обратити пажњу приликом планирања и које нијанси треба узети у обзир приликом самосталне монтаже цевовода.

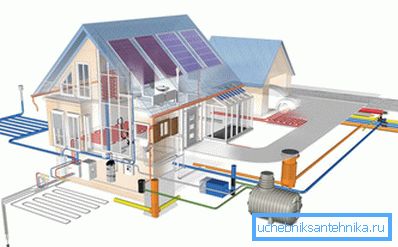

Општа питања дизајна

Регулаторни оквир

Главни стандард којим се уређују питања уређивања таквих комуникација су прописи о изградњи и изградњи унутрашњег водовода и канализације зграда (2.04.01-85), као и ажурирана верзија СП 30.13330.2012, која је ступила на снагу крајем 2013. године.

Поред тога, дизајн водовода и система отпадних вода треба узети у обзир сљедеће документе:

• СП 31.13330.2012, којим се дефинише процес пројектовања отворених система за воду.
• СП 61.13330.2012 регулише топлотну и хидроизолацију различитих цевовода.
• СП 73.13330.2012, описујући санитарне захтеве за стамбене објекте и објекте итд.

Посебну групу чине санитарне норме и правила:

• СанПиН 2.1.4.1074-01 - захтеви за квалитет воде која се испоручује кроз централизоване системе за снабдевање питком водом.
• СанПиН 2.1.2.2645-10 - карактеристике услова живота у приватним и стамбеним зградама.
• СанПиН 2.1.4.2496-09 - осигурање сигурности система топле воде.

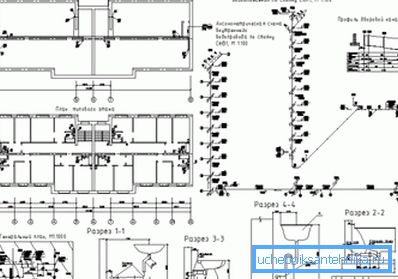

Приликом израде документације обавезно је користити документе као ГОСТ за радне цртеже за унутрашње водоводне и канализацијске системе (21.601-79), као и друге релевантне у тренутку достављања нацрта прописа.

Карактеристике система

Према СНиП-у за водоснабдевање домаћинстава, канализациони систем и систем водоснабдевања морају испуњавати низ захтјева.

У наставку ћемо навести оне који ће бити најважнији у независном дизајну и уређењу ових комуникација:

• Ако је могуће, системи за водоснабдевање и одводјење неколико зграда требали би бити међусобно повезани.. Овај приступ ће омогућити ефикаснију употребу расположивих ресурса, што ће, с друге стране, помоћи у смањењу трошкова оперативних капацитета.

Обрати пажњу! СНиП омогућава интеграцију мрежа зграда, без обзира на њихову припадност одељењу.

• Вода која улази у водовод стамбеног објекта мора бити у складу са санитарним стандардима.. У том случају, у неким случајевима неопходно је спровести скуп мера за пречишћавање воде (чишћење, појашњење и сл.).
• Вода која се користи у техничке сврхе такође се обучава.. Штавише, степен њеног пречишћавања одређују карактеристике технолошког процеса за који се користи.
• За транспорт воде, цевоводи морају бити направљени од материјала који не деградирају квалитет течности чак и са продуженим контактом..

Код дизајнирања водоводних система потрошња треба узети у обзир. За различите врсте зграда, ови волуменови су различити, а најчешће су приказане у табели испод:

Обрати пажњу! Ове бројке треба користити за дизајнирање комуникација које планирају руковати својим рукама. Уз централизовану конструкцију, понекад је дозвољено повећање ових стандарда, подложно поткрепљењу и координацији са локалним властима.

Поред количине снабдевања водом, СНИП такође препоручује узимање у обзир количину слободног притиска.

Минимална вредност овог параметра треба да буде:

• На улазу у зграду са једном приземљу зграде - 10 м.
• За сваки следећи спрат потребно је додати 4 м.
• У периоду минималне потрошње воде, притисак се може смањити на 3 м на сваком спрату изнад првог.

Обрати пажњу! Вредност укупне слободне главе не би требало да прелази 60 м.

Унутрашње снабдевање водом

Поред ових захтева, регулаторни документи такође регулишу специфичности распоређивања свих комуникационих кругова. У наставку ћемо описати главне тачке дизајна и почети са системима за довод топле и хладне воде.

Систем водоснабдевања може бити централизован и локални. Избор врсте система треба изводити узимајући у обзир карактеристике локације и економску ефикасност главног водовода.

Дакле, за значајан број приватних стамбених цена комплет црпне опреме, као и трошкови све може бити много мања од полагања водоносне гране линије.

У зависности од намене зграде, може се обезбедити следећи систем водоснабдевања:

• Питање и пијење.
• Производња.
• Ватрогасци
• Систем топле воде.

Обрати пажњу! У неким случајевима, снабдевање отпадним водама комбинира се са производњом или кућним пићем.

Главне компоненте система су:

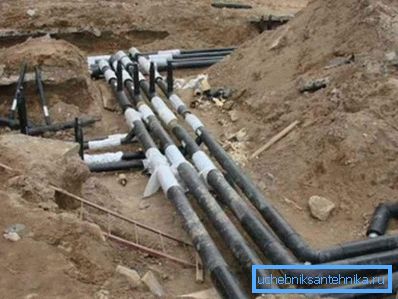

• Улазак у зграду.

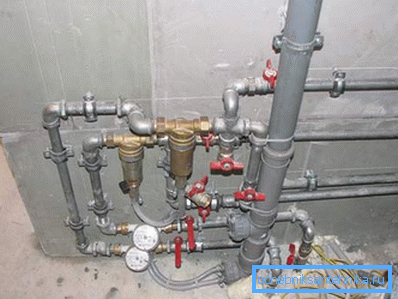

• Јединица за мерење потрошње течности (понекад је подијељена на два чворова, за топлу и хладну воду, респективно).
• Дистрибуција мреже.
• Рисери за довод воде у спрат.
• Снабдевање цевовода.
• Затварачи и регулациони вентили (славине, вентили).
• Такође у неким случајевима, дизајн може укључивати и инсталирање резервоара. Типичан пример таквог дизајна је мембрански резервоар, који се напуњава радом бунара или бушотине и осигурава одржавање стабилног притиска у систему.

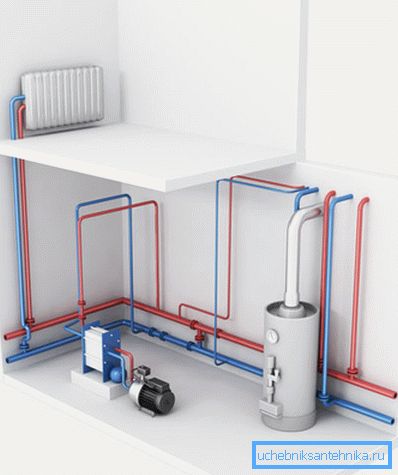

Одвојени захтеви се постављају на систем за довод топле воде:

• Да би се одржала температура до тренутка уноса воде, упутства препоручују опремање система циркулације.
• Монтажа прикључака за довод воде на цеви за топлу воду није дозвољена.
• Приликом полагања цјевовода, увек их треба заштитити од губитка топлоте опремом висококвалитетне изолације најпроблематичнијих подручја.

Домаћа канализација

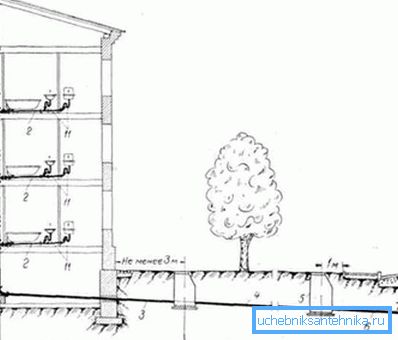

Као и водовод, систем за одлагање течног отпада мора бити дизајниран према одређеним стандардима.

До данас стручњаци разликују ове врсте канализације:

• Санитарни и домаћинство - најчешће коришћени тип. Користи се за уклањање отпадних вода из судопера, каде, ВЦ шкољке, кабине за туширање, биде и сл.
• Производња - дизајнирана за рад са великим количинама индустријског отпада.
• Комбиновано - резултат је комбиновања две претходне врсте.
• Унутрашња дренажа - обично се користи за уклањање растопљене воде са кровова и других архитектонских елемената.

Приликом планирања канализационог система потребно је израчунати капацитет (обично је у складу са количином воде). У овом случају, вредно је узимати у обзир прописе у вашој регији о количини отпадних вода.

За унутрашњу канализациону мрежу бит ће релевантна следећа правила:

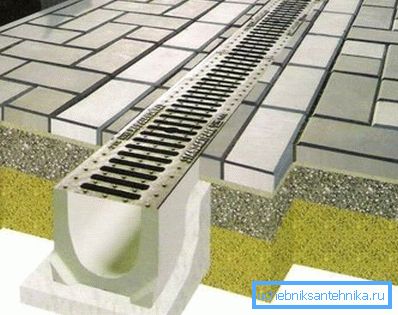

• Отпадне воде се врше гравитацијом кроз затворене цевоводе. Превоз течности у отвореним лежиштима дозвољен је само ако немају непријатан мирис и не садрже испарљиве материје.
• Препоручљиво је поставити дренажне цевоводе на равној линији, са константним нагибом. Прикључивање ожичења на постоље помоћу коси канализационе крпе или крстова.

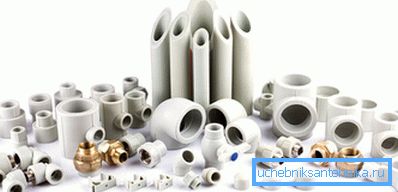

• Век трајања цевовода који се користе за уређење канализације треба да буде 25 година или више. Данас је потребно дати предност производима од технолошких полимера (ПВЦ, полипропилен, полиетилен).

Инжењерске препоруке

Водоводне мреже

Као што видите, анализирали смо претходни одељак, има доста захтева за уређивање комуникација унутар куће. Поред тога, сваки чвор мора бити планиран и постављен у складу са одређеним стандардима.

Због тога ћемо у овом дијелу чланка пружити специфичне препоруке које ћете моћи користити приликом полагања водоводних и санитарних уређаја:

• За већину стамбених зграда и индустријских објеката, у пројекту је постављен јединствени улаз цевовода. Два или више улаза треба обезбедити само за стамбене објекте, пројектоване за 400 или више станова, купатила и више индустријских објеката.
• Сви цевоводи састављени су од делова чији минимални радни век траје 50 година на температури од 20 ⁰Ц и 25 година на температури од 75 ⁰Ц.

Обрати пажњу! Животни век се израчунава за притисак који обезбеђује карактеристике перформанси одређеног модела цеви.

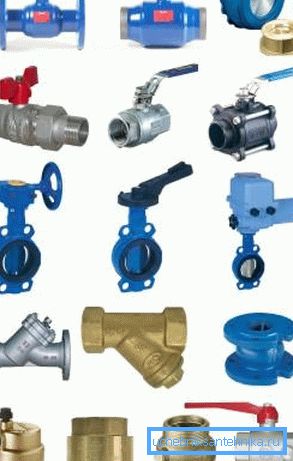

• Подешавање водоснабдевања система и његов избор врши се помоћу вентила. Дизајн ових делова требало би да обезбеди несметану промену притиска и поуздано заустављање протока воде у затвореном стању.

• На мјестима гдје постоји одвојена топла и хладна вода, препоручљиво је уградити мјешалице на улазни тач. У неким случајевима је дозвољена употреба два одвојена дизалица, али овај дизајн ће бити много мање погодан.

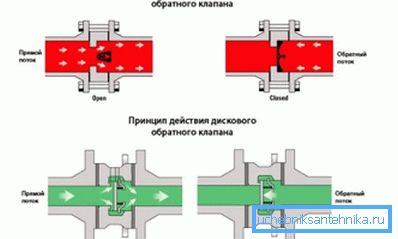

Такође, у системима за довод топле воде, неопходно је уградити контролне вентиле.

Ови дијелови су обично инсталирани:

• Прије групних мешача.
• Пре грејача воде.
• Након мерења топле воде.

Све горе наведене препоруке важе за системе са централизованим и за системе са аутономним водоснабдевањем.

Међутим, када се уноси водом из бунара или бунара, потребно је инсталирати пумпу:

• Главни елемент дизајна је пумпа која подиже воду из дубине.
• Рад овог уређаја регулише се аутоматским системом који укључује или искључује пумпу у зависности од притиска у цеви или резервоару.
• Како би уштедели енергију и изједначили притисак на горњим спратовима зграде, обично је инсталиран експанзијски резервоар, који служи као резервоар за воду.

У неким случајевима (са нестабилним радом централног система водоснабдевања), пумпна станица се може инсталирати као резервни систем.

Одводни систем

У неодвојивој комбинацији са водом, потребно је опремити и канализацију.

По правилу се постављају дренажне цеви:

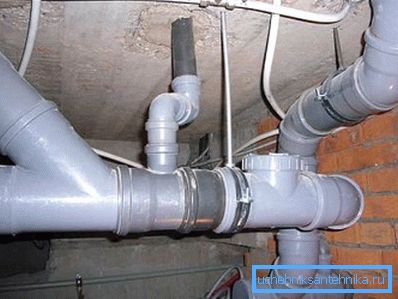

• У ходницима, господарствима, радионицама, у поткровља и подрума - отворена.
• У резиденцијалним просторијама иза лажних панела, плочастих плоча, у посебним каналима или са уградњом у пратеће структуре - је скривен.

Истовремено током инсталације треба следити ове препоруке:

• При скривеним канализационим канализацијама од полимерних цијеви потребно је узети у обзир механичку отпорност дијелова и не подложити их деформирању и деструктивним оптерећењима.

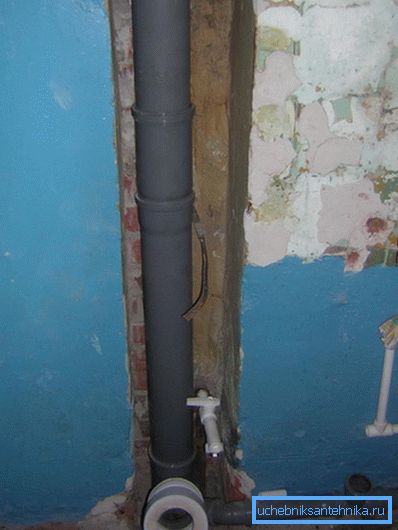

• Вертикални делови цевовода (подизачи) постављају се у посебне нише, искључујући механичке утицаје. Предњи део нише треба да буде затворен помоћу панела који може да се уклони и који омогућава приступ рисеру за преглед и поправку.
• Рупе у плафонима кроз које пролазе цеви морају се заптивати цементним малтером. За боље заптивање, сам цев је умотан у водонепропусни материјал за ролне.

• Горњи дио подизача се приказује на крову у облику вентилационог канала. Оптимална висина дизања вентилационе цеви за неопериране равне кровове је око 20 цм.

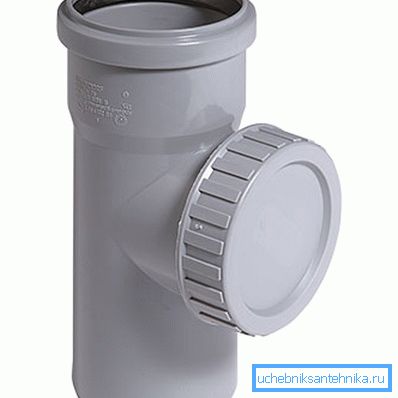

• Када су закопани полагање цевовода неопходно је обезбедити постављање контролних врата. Простор шахта треба да буде не више од 0,1м².
• Растојање између ревизија зависи од врсте структуре. У стамбеним зградама обично се инсталира једна ревизија у времену од 15 (пречник цеви до 50 мм) до 20 (пречника 150 мм или више) метара.

Закључак

Осим горе наведених информација, СНиП на унутрашњим водоводним и канализационим мрежама такође садржи информације о различитим детаљима конструкције и нијансама функционисања ових система. Због тога пре започињања рада препоручујемо не само пажљиво гледање видео снимка у овом чланку, већ и темељно испитивање пуне верзије свих горе поменутих регулаторних докумената.

Само уз поштовање услова наведених у њима, можемо осигурати стабилан рад дизајнираних комуникација.
